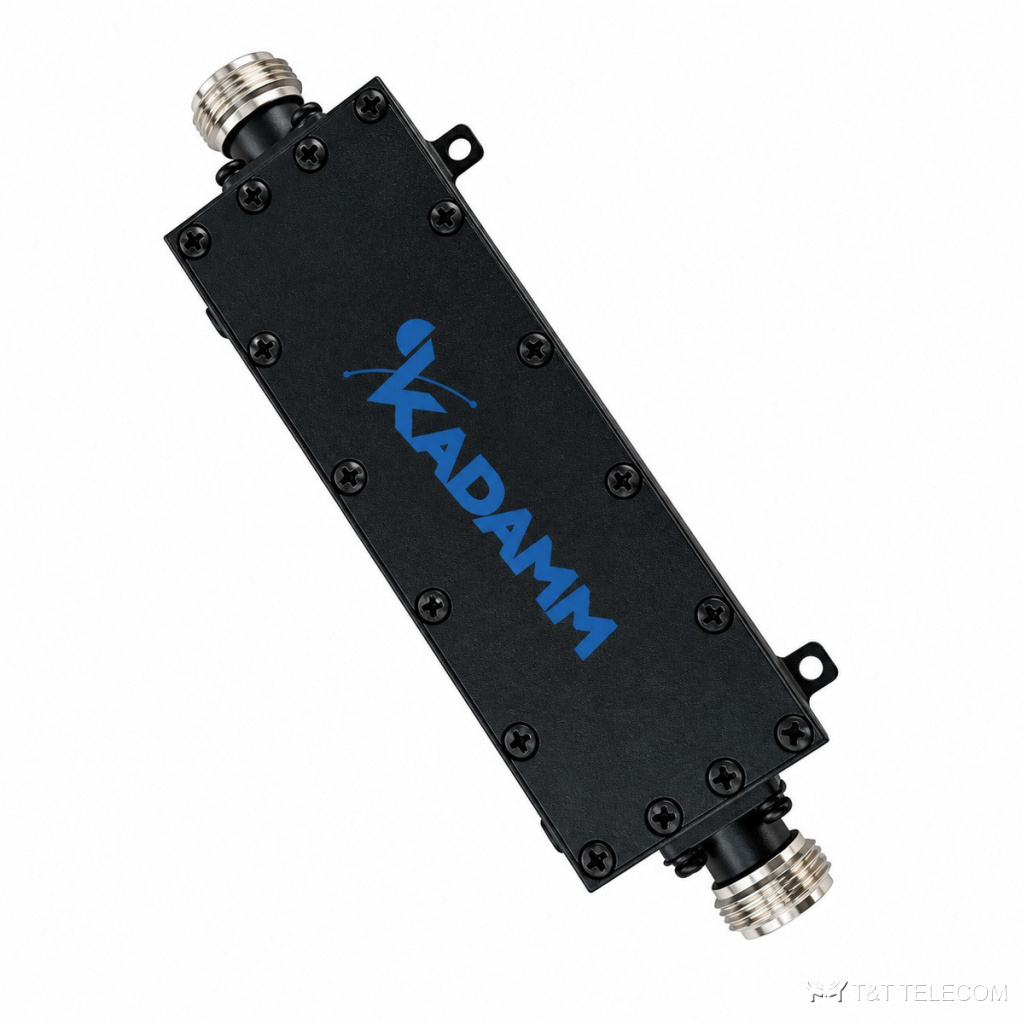

KADAMM ФП-470/698-N — полосовой фильтр на диапазон ТВ-вещания 470–698 МГц с разъёмами N. Отсекает радиосвязь ниже 470 МГц и сотовые полосы выше 698 МГц: подавление от 38 дБ на 440 МГц и от 28 дБ на 718 МГц, потери до 1,28 дБ в полосе 470–680 МГц, мощность 5 Вт.
Устройство и принцип работы
ФП-470/698-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-470/698-N — 470–698 МГц. Допустимая мощность на вход ФП-470/698-N — 5 Вт. Разъёмы ФП-470/698-N: N.
Вносимые потери ФП-470/698-N — не более 1,28 дБ при 470–680 МГц; не более 2,25 дБ при 680–698 МГц. Развязка между портами не менее 38 при 440 МГц; не менее 28 при 718 МГц дБ. Конструкция ФП-470/698-N: работает при −20…+60 °C.
Где применяют
- Тракты цифрового ТВ-вещания DVB-T2.
- Защита ТВ-приёмников от сотовых сетей 700–900 МГц.
- Совмещённые площадки вещания и связи.
- Для ФП-470/698-N: защита приёмника от соседних передатчиков на общей площадке.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 470–698 МГц |
| Мощность | 5 Вт |
| Волновое сопротивление | 50 Ом |
| Возвратные потери | не менее 15 дБ |
| Вносимые потери | ≤ 1,28 дБ при 470–680 МГц; ≤ 2,25 дБ при 680–698 МГц |
| Развязка / подавление | ≥ 38 дБ при 440 МГц; ≥ 28 дБ при 718 МГц |
Исполнения
| Артикул | Полоса пропускания, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ФП-470/698-N | 470–698 | 470–698 | 5 Вт (средняя) | возвратные потери, дБ: не менее 15 дБ | — | N |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+60 °C |
Как подобрать ФП-470/698-N
- Полоса 470–698 МГц; у верхнего края 680–698 МГц потери выше — до 2,25 дБ.
- Мощность 5 Вт средняя — для приёмных трактов и маломощных передатчиков.
- Разъёмы N, температура −20…+60 °C.
- Суммарная мощность передатчиков на входе ФП-470/698-N — не выше 5 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ФП-470/698-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
