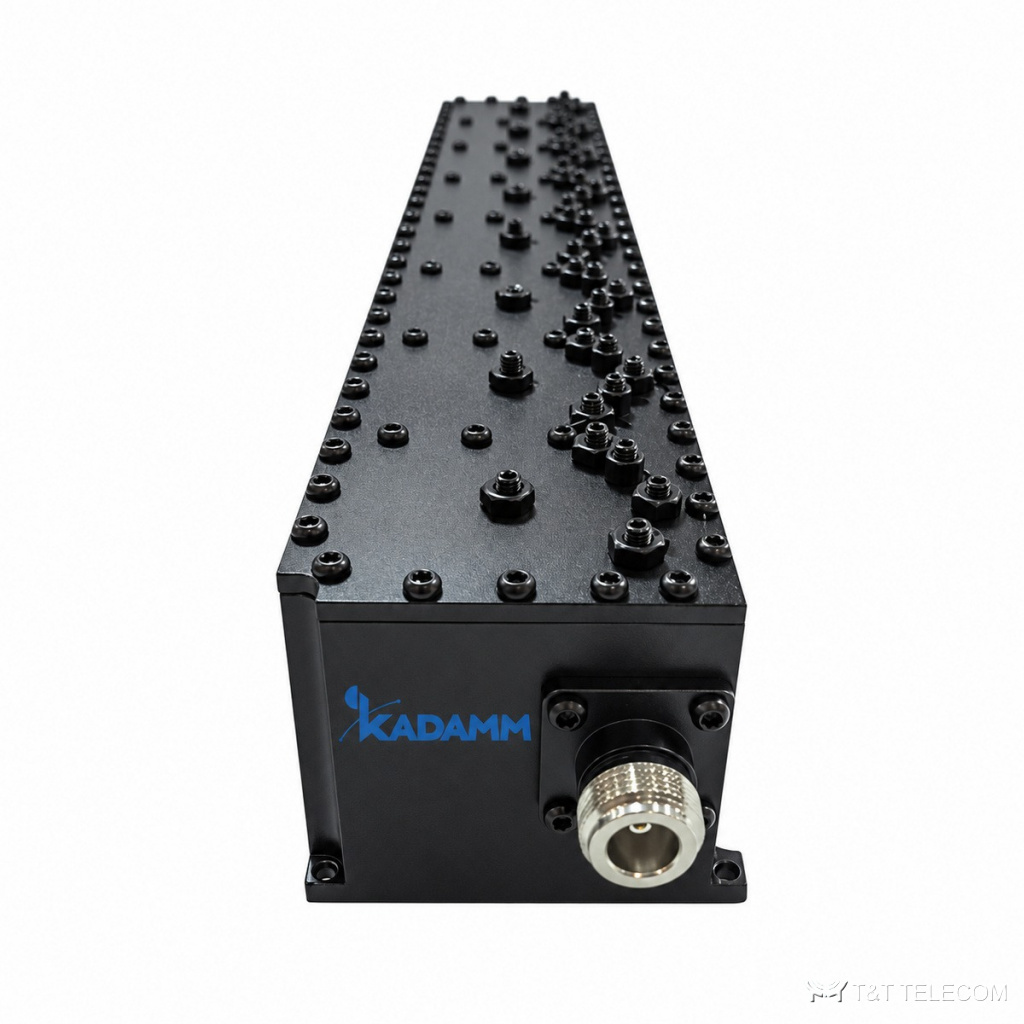

KADAMM ФП-460/469+471/480-N — фильтр на два соседних участка 460–469 и 471–480 МГц с подавлением промежутка 469,94 МГц не менее чем на 28 дБ. Мощность 200 Вт (пиковая — 1000 Вт), потери менее 3,2 дБ, КСВН до 1,3, разъёмы N.
Принцип работы и конструкция
ФП-460/469+471/480-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-460/469+471/480-N — 460–469 / 471–480 МГц. КСВН ФП-460/469+471/480-N — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ФП-460/469+471/480-N — 200 Вт. Разъёмы ФП-460/469+471/480-N: N (розетка).
Вносимые потери ФП-460/469+471/480-N — менее 3,2 дБ. Развязка между портами не менее 28 при 469,94 МГц дБ.
Где применяют
- Сети радиосвязи 460–480 МГц, где нужно вырезать узкую помеху около 470 МГц.
- Мощные передатчики ДМВ.
- Совмещённые площадки.
- Защита приёмника от соседних передатчиков на общей площадке — ФП-460/469+471/480-N.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 460–469 / 471–480 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | менее 3,2 дБ |
| Развязка / подавление | ≥28 дБ при 469,94 МГц |
| КСВН | ≤1,3 |
Исполнения
| Артикул | Полоса пропускания, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ФП-460/469+471/480-N | 460–469 / 471–480 | 460–469 / 471–480 | 200 Вт (средняя), 1000 Вт (пиковая) | ≤1,3 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать ФП-460/469+471/480-N
- Подавление нормировано на 469,94 МГц.
- Пиковая мощность до 1000 Вт.
- Разъёмы N (розетка).
- Суммарная мощность передатчиков на входе ФП-460/469+471/480-N — не выше 200 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ФП-460/469+471/480-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у ФП-460/469+471/480-N — не больше 1,7 %, остальное уходит в антенну.
