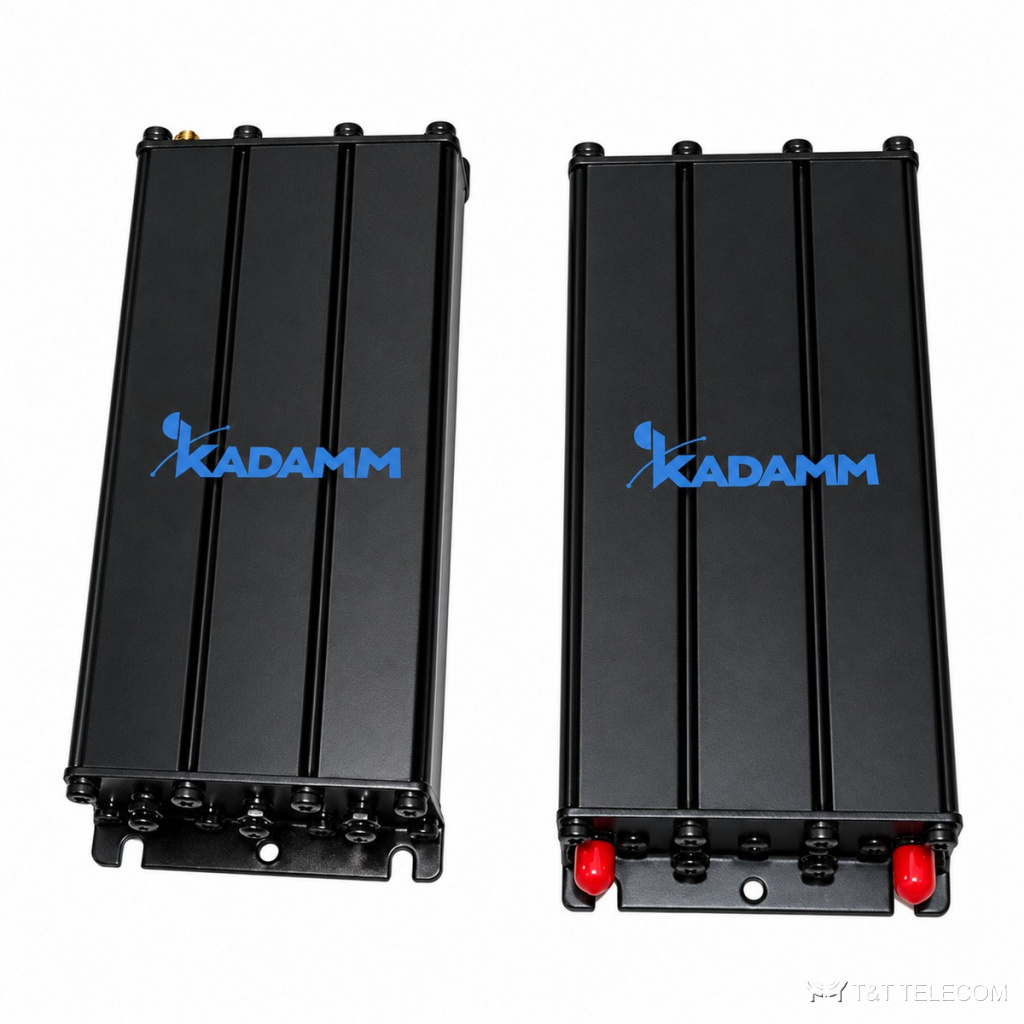

KADAMM ФП-400/470-3-SMA: полосовой фильтр для полос 400–470 МГц. Полосовая характеристика ФП-400/470-3-SMA отсекает соседние диапазоны, поэтому его ставят там, где рядом работают другие операторы и системы. Ключевые данные ФП-400/470-3-SMA: потери ≤1,5 дБ; мощность 50 Вт средняя; разъёмы SMA.
Принцип работы и конструкция
ФП-400/470-3-SMA пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-400/470-3-SMA — 400–470 МГц, в неё попадают LTE-450, радиосвязь 400–470 МГц. КСВН ФП-400/470-3-SMA — не более 1,30: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ФП-400/470-3-SMA — 50 Вт средняя. Разъёмы ФП-400/470-3-SMA: розетка SMA.
Вносимые потери ФП-400/470-3-SMA — не более 1,5 дБ. Выходов: 3. Подавление вне полосы не менее 35 дБ при отстройке ±5 МГц. Конструкция ФП-400/470-3-SMA: габариты 180×102×32 мм; масса 0,6 кг.
Область применения
- Через ФП-400/470-3-SMA проходят LTE-450, радиосвязь 400–470 МГц.
- Совмещённые площадки, где рядом работают несколько систем: ФП-400/470-3-SMA ограничивает полосу тракта.
- Для ФП-400/470-3-SMA: защита приёмника от соседних передатчиков на общей площадке.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон перестройки | 400–470 МГц |
| Вносимые потери | ≤1,5 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥35 дБ при отстройке ±5 МГц |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Полоса пропускания | 3 МГц, настраивается в диапазоне 400–470 МГц |
| Разъёмы | розетка SMA |
| Габариты | 180×102×32 мм |
| Масса | 0,6 кг |
Состав серии
| Артикул | Перестройка | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-400/470-3-SMA | 400–470 МГц | ≤1,5 дБ | КСВН ≤1,30 | 50 Вт |
Как подобрать
- Полосы ФП-400/470-3-SMA (400–470 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ФП-400/470-3-SMA: ≥35 дБ при отстройке ±5 МГц.
- Вносимые потери ФП-400/470-3-SMA в полосе — ≤1,5 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФП-400/470-3-SMA — не выше 50 Вт средняя.
- Под разъёмы ФП-400/470-3-SMA (SMA) готовят джамперы того же типа.
- Суммарная мощность передатчиков на входе ФП-400/470-3-SMA — не выше 50 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ФП-400/470-3-SMA под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФП-400/470-3-SMA?
Вносимые потери ФП-400/470-3-SMA в полосе пропускания — ≤1,5 дБ.
Какие разъёмы у ФП-400/470-3-SMA?
Sma; другие исполнения — уточняйте при заказе.
Куда ставить ФП-400/470-3-SMA — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-400/470-3-SMA: 400–470 МГц.
Что означает КСВН не более 1,30?
Доля отражённой мощности при таком КСВН у ФП-400/470-3-SMA — не больше 1,7 %, остальное уходит в антенну.
