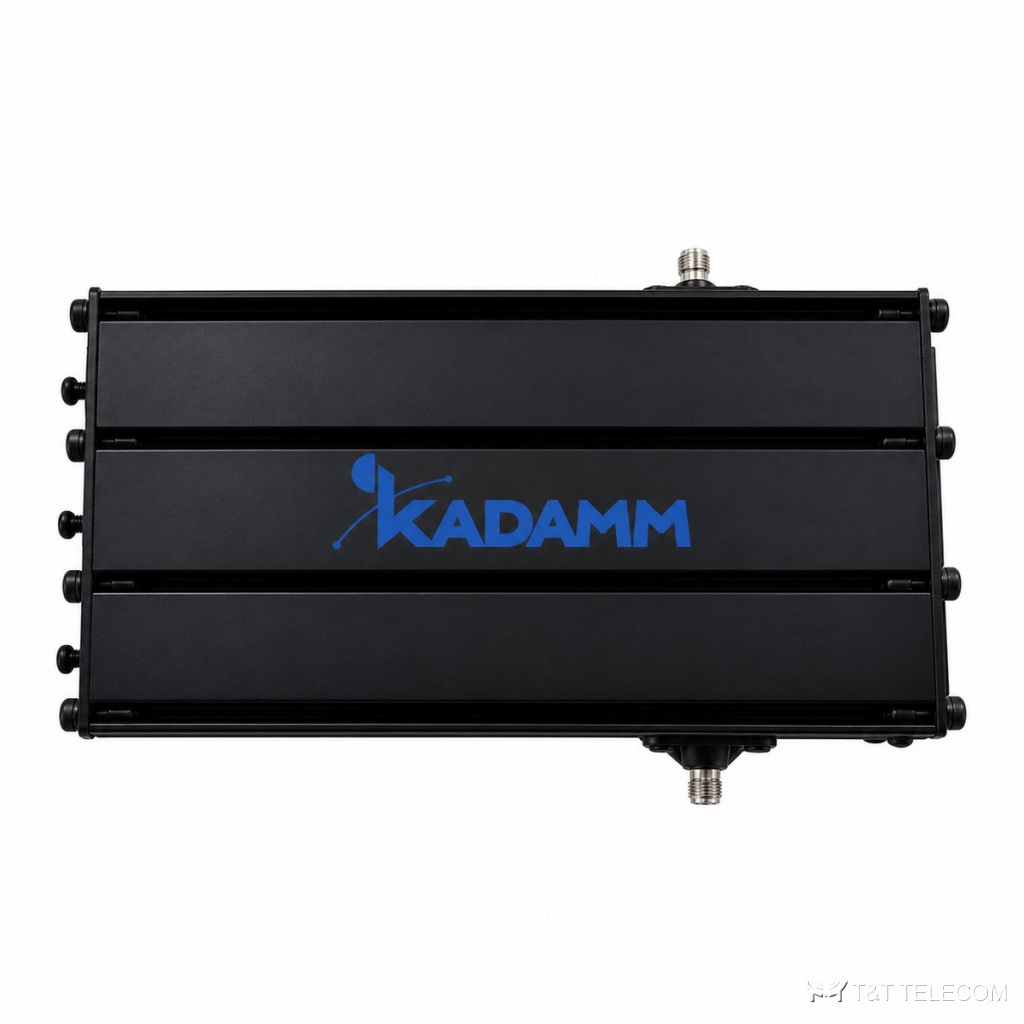

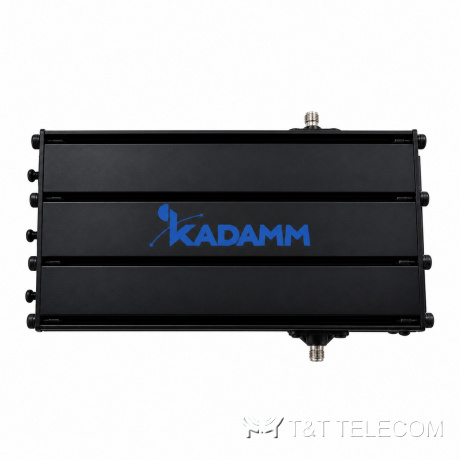

KADAMM ФП-380/520-SMA — полосовой фильтр на весь ДМВ-диапазон 380–520 МГц: TETRA, DMR и аналоговые сети. Потери 1,45–1,8 дБ, КСВН 1,1–1,45, мощность 50 Вт, корпус 185 × 95 × 40 мм, 0,6 кг. Разъёмы SMA, N или BNC — по заказу.
Принцип работы и конструкция
ФП-380/520-SMA пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-380/520-SMA — 380–520 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
КСВН ФП-380/520-SMA — не более 1,10 / не более 1,45: обратно отражается не больше 3,4 % подводимой мощности. Допустимая мощность на вход ФП-380/520-SMA — 50 Вт. Разъёмы ФП-380/520-SMA: SMA или N или BNC (розетка). Вносимые потери ФП-380/520-SMA — не более 1,8 дБ / не более 1,45 дБ.
Конструкция ФП-380/520-SMA: габариты 185 × 95 × 40 мм (±0,5 мм); масса 0,6 кг; работает при −20…+50 °C.
Где применяют
- Ограничение полосы приёмников ДМВ.
- Защита от сотовых сигналов выше 700 МГц.
- Портативные и мобильные комплексы.
- Защита приёмника от соседних передатчиков на общей площадке — ФП-380/520-SMA.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 380–520 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤1,8 дБ / ≤1,45 дБ |
| КСВН | ≤1,10 / ≤1,45 |
Исполнения
| Артикул | Полоса пропускания, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ФП-380/520-SMA | 380–520 | 380–520 | 50 Вт | ≤1,10 / ≤1,45 | — | SMA или N или BNC (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA или N или BNC (розетка) |
| Габариты | 185 × 95 × 40 мм (±0,5 мм) |
| Масса | 0,6 кг |
| Температура эксплуатации | −20…+50 °C |
Как подобрать ФП-380/520-SMA
- Тип разъёмов выбирают при заказе.
- Мощность до 50 Вт.
- Полоса охватывает весь ДМВ 380–520 МГц.
- Суммарная мощность передатчиков на входе ФП-380/520-SMA — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ФП-380/520-SMA под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,10 / не более 1,45?
Доля отражённой мощности при таком КСВН у ФП-380/520-SMA — не больше 3,4 %, остальное уходит в антенну.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM ФП-380/520-SMA — техническое описание 189.12 КБ
