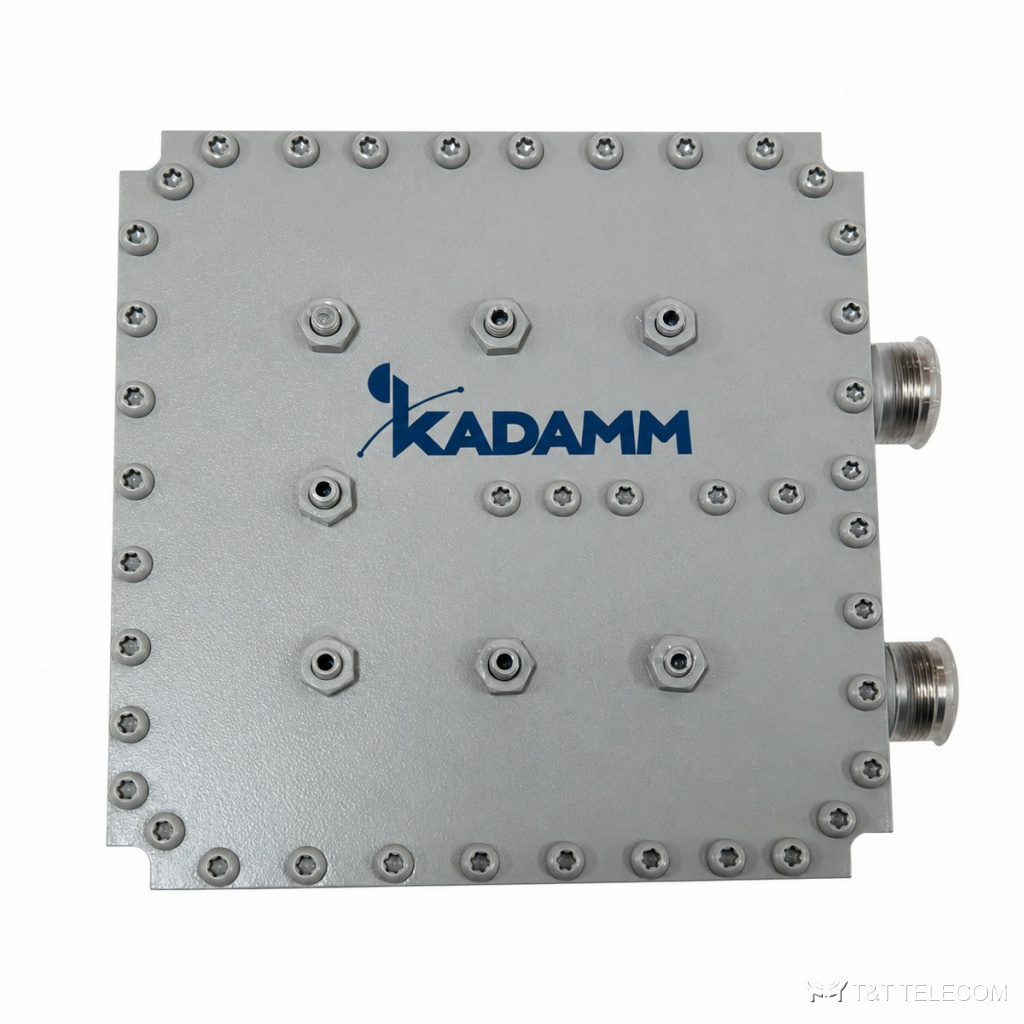

KADAMM ФП-380/395-N — полосовой фильтр 380–395 МГц для сетей TETRA с очень малыми потерями — до 0,3 дБ. Подавление на 170 МГц — не менее 50 дБ, КСВН до 1,3, мощность 100 Вт, корпус 110 × 110 × 56 мм, 0,68 кг, разъёмы N.
Устройство и принцип работы
ФП-380/395-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-380/395-N — 380–395 МГц. КСВН ФП-380/395-N — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ФП-380/395-N — 100 Вт. Разъёмы ФП-380/395-N: N (розетка).
Вносимые потери ФП-380/395-N — не более 0,3 дБ. Развязка между портами не менее 50 при 170 МГц дБ. Конструкция ФП-380/395-N: габариты 110 × 110 × 56 мм; масса 0,68 кг; защита IP60; работает при −10…+55 °C.
Где применяют
- Защита оборудования TETRA от УКВ-передатчиков.
- Совмещённые площадки TETRA и УКВ-радиосвязи.
- Тракты до 100 Вт.
- Защита приёмника от соседних передатчиков на общей площадке — ФП-380/395-N.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 380–395 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤ 0,3 дБ |
| КСВН | ≤ 1,3 |
| Развязка / подавление | ≥ 50 дБ при 170 МГц |
Исполнения
| Артикул | Полоса пропускания, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ФП-380/395-N | 380–395 | 380–395 | 100 Вт | ≤ 1,3 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 110 × 110 × 56 мм |
| Масса | 0,68 кг |
| Температура эксплуатации | −10…+55 °C |
| Степень защиты | IP60 |
Как подобрать ФП-380/395-N
- Подавление нормировано на 170 МГц.
- Потери до 0,3 дБ.
- Разъёмы N (розетка).
- Суммарная мощность передатчиков на входе ФП-380/395-N — не выше 100 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ФП-380/395-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у ФП-380/395-N — не больше 1,7 %, остальное уходит в антенну.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM ФП-380/395-N — техническое описание 215.02 КБ
