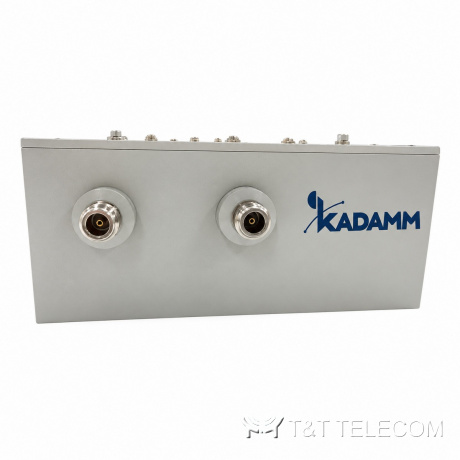

Полосовой фильтр KADAMM ФП-361/366-N — 361–366 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

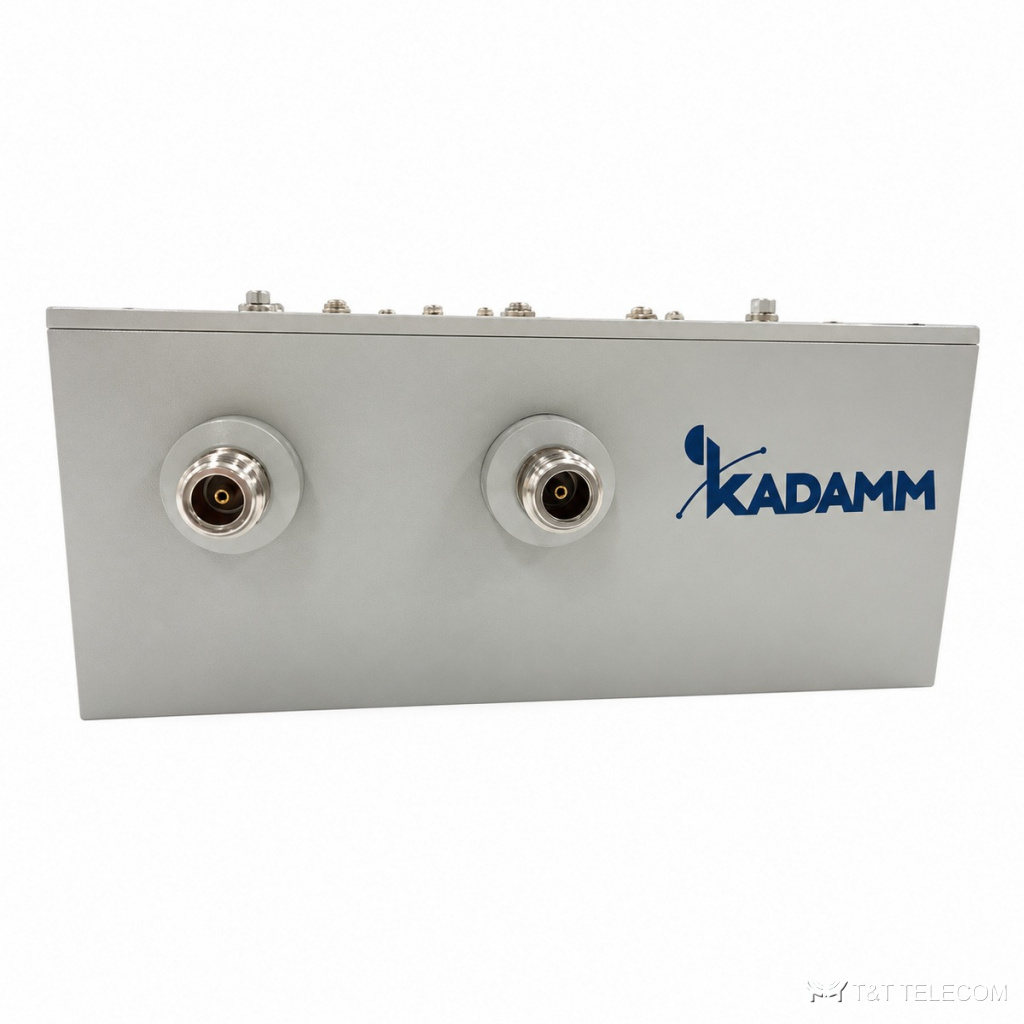

KADAMM ФП-361/366-N — мощный узкополосный фильтр 361–366 МГц для передатчиков TETRA на 300 Вт: подавляет полосу приёма 351–356 МГц не менее чем на 50 дБ. Потери до 0,8 дБ, КСВН до 1,28, PIM3 до −140 дБн, корпус 437,5 × 117 × 82 мм, разъёмы N.
Устройство и принцип работы
ФП-361/366-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-361/366-N — 361–366 МГц. Пассивная интермодуляция ФП-361/366-N — не более −140 дБн при 2 × 43 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери.
КСВН ФП-361/366-N — не более 1,28: обратно отражается не больше 1,5 % подводимой мощности. Допустимая мощность на вход ФП-361/366-N — 300 Вт. Разъёмы ФП-361/366-N: N (розетка). Вносимые потери ФП-361/366-N — не более 0,8 дБ. Развязка между портами не менее 50 при 351–356 МГц дБ.
Конструкция ФП-361/366-N: габариты 437,5 × 117 × 82 мм; работает при −40…+85 °C.
Где применяют
- Выходной фильтр передатчика базовой станции TETRA.
- Защита собственного приёмника от шумов передатчика.
- Мощные тракты до 300 Вт.
- Для ФП-361/366-N: защита приёмника от соседних передатчиков на общей площадке.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 361–366 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−140 дБн при 2 × 43 дБм |
| КСВН | ≤1,28 |
| Вносимые потери | ≤0,8 дБ |
| Развязка / подавление | ≥50 дБ при 351–356 МГц |
Исполнения
| Артикул | Полоса пропускания, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ФП-361/366-N | 361–366 | 361–366 | 300 Вт (средняя) | ≤1,28 | ≤−140 дБн при 2 × 43 дБм | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 437,5 × 117 × 82 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −40…+85 °C |
Как подобрать ФП-361/366-N
- Полоса 361–366 МГц — передача TETRA; для приёма — отдельный фильтр.
- Мощность 300 Вт.
- Разъёмы N (розетка).
- Суммарная мощность передатчиков на входе ФП-361/366-N — не выше 300 Вт, с запасом на пиковые значения.
- Если на ФП-361/366-N работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −140 дБн при 2 × 43 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ФП-361/366-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −140 дБн при 2 × 43 дБм?
Чем ниже это значение у ФП-361/366-N, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,28?
Доля отражённой мощности при таком КСВН у ФП-361/366-N — не больше 1,5 %, остальное уходит в антенну.
