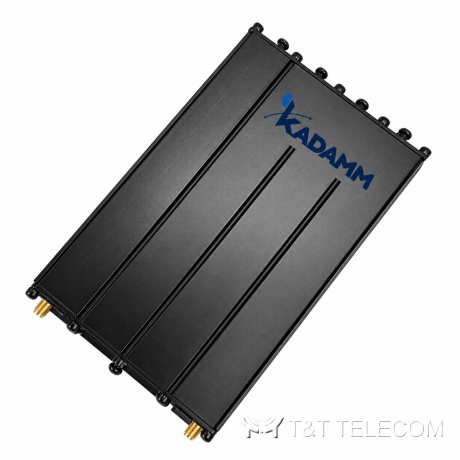

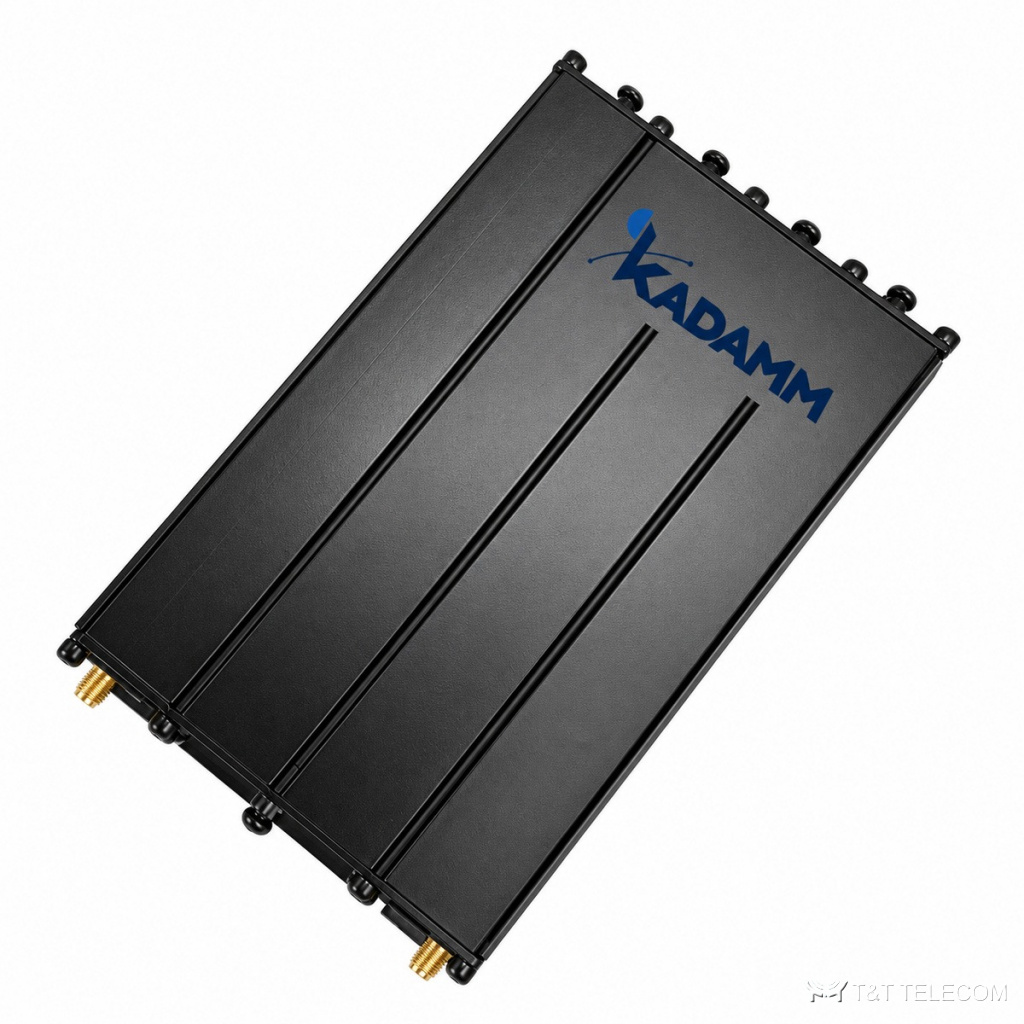

KADAMM ФП-330/400-10-SMA: полосовой фильтр для полос 0,6–10 / 330–400 МГц. Полосовая характеристика ФП-330/400-10-SMA отсекает соседние диапазоны, поэтому его ставят там, где рядом работают другие операторы и системы. Основное по ФП-330/400-10-SMA: потери ≤2,0 дБ; мощность 50 Вт средняя; разъёмы SMA.
Устройство и принцип работы
ФП-330/400-10-SMA пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-330/400-10-SMA — 330–400 МГц. КСВН ФП-330/400-10-SMA — не более 1,30: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ФП-330/400-10-SMA — 50 Вт средняя. Разъёмы ФП-330/400-10-SMA: N, BNC.
Вносимые потери ФП-330/400-10-SMA — не более 2,0 дБ. Подавление вне полосы не менее 30 дБ при отстройке 10 МГц от края полосы. Конструкция ФП-330/400-10-SMA: габариты 175×125×25 мм; масса 0,6 кг.
Область применения
- Базовые станции и ретрансляторы: ФП-330/400-10-SMA ставят на вход приёмника, чтобы убрать помехи соседних операторов.
- Для ФП-330/400-10-SMA: защита приёмника от соседних передатчиков на общей площадке.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон перестройки | 330–400 МГц |
| Вносимые потери | ≤2,0 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥30 дБ при отстройке 10 МГц от края полосы |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Полоса пропускания | 0,6–10 МГц (по заказу), настраивается в диапазоне 330–400 МГц |
| Разъёмы по заказу | N, BNC |
| Разъёмы | розетка SMA |
| Габариты | 175×125×25 мм |
| Масса | 0,6 кг |
Артикулы серии
| Артикул | Перестройка | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-330/400-10-SMA | 330–400 МГц | ≤2,0 дБ | КСВН ≤1,30 | 50 Вт |
Как подобрать
- Полосы ФП-330/400-10-SMA (0,6–10 / 330–400 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ФП-330/400-10-SMA — ≥30 дБ при отстройке 10 МГц от края полосы: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-330/400-10-SMA в полосе — ≤2,0 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФП-330/400-10-SMA — не выше 50 Вт средняя.
- Под разъёмы ФП-330/400-10-SMA (SMA) готовят джамперы того же типа.
- Суммарная мощность передатчиков на входе ФП-330/400-10-SMA — не выше 50 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-330/400-10-SMA по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФП-330/400-10-SMA?
Вносимые потери ФП-330/400-10-SMA в полосе пропускания — ≤2,0 дБ.
Какие разъёмы у ФП-330/400-10-SMA?
Sma; другие исполнения — уточняйте при заказе.
Куда ставить ФП-330/400-10-SMA — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-330/400-10-SMA: 0,6–10 / 330–400 МГц.
Что означает КСВН не более 1,30?
Доля отражённой мощности при таком КСВН у ФП-330/400-10-SMA — не больше 1,7 %, остальное уходит в антенну.
