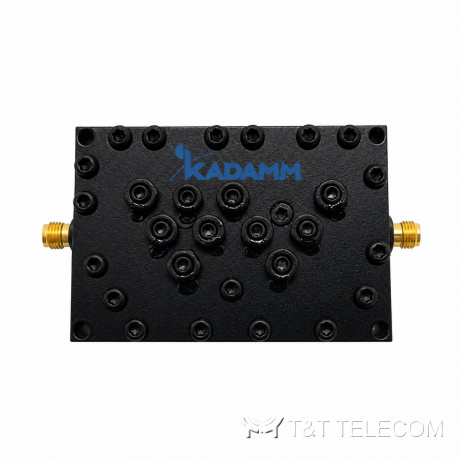

Полосовой фильтр KADAMM ФП-2500/2700-SMA — 2500–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

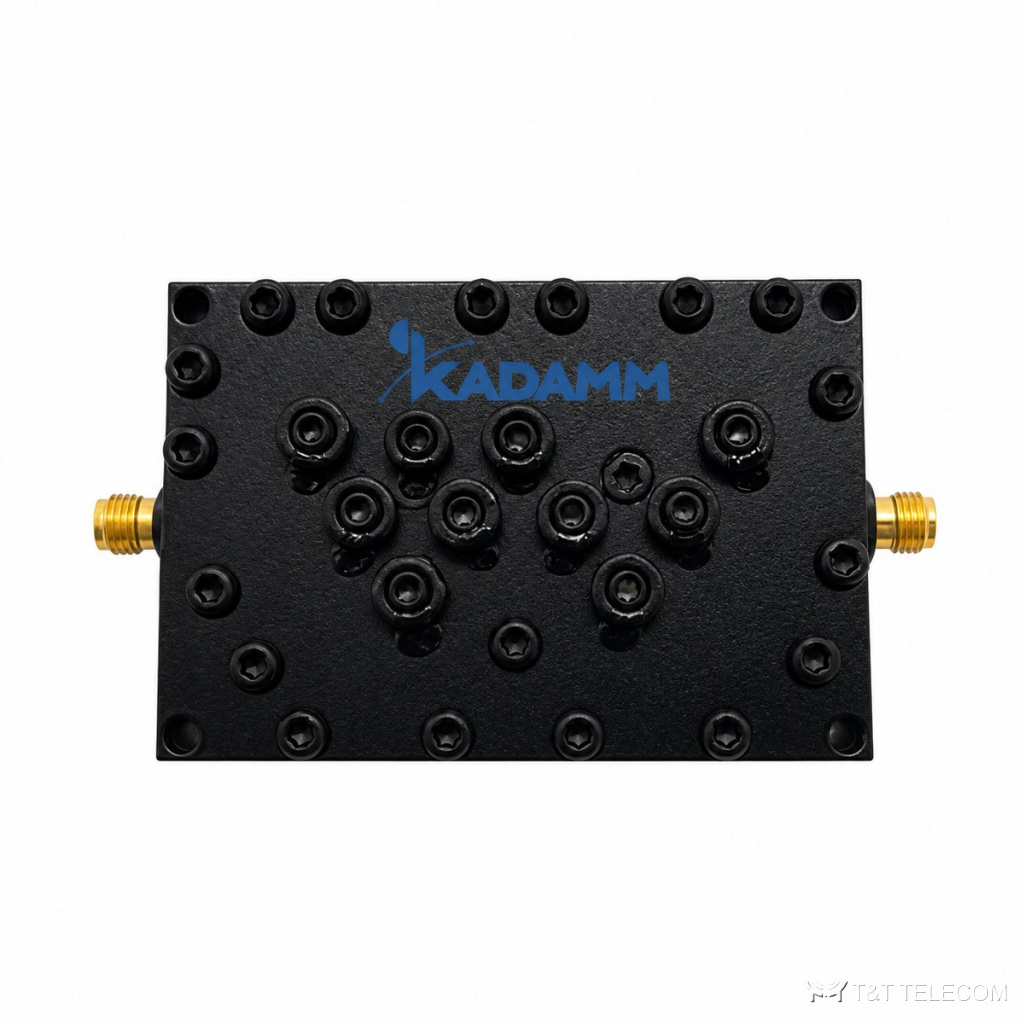

KADAMM ФП-2500/2700-SMA — компактный полосовой фильтр 2500–2700 МГц (LTE 2600) в корпусе 47 × 70 × 21 мм. Потери 0,5 дБ, возвратные потери от 18 дБ, подавление 35 дБ ниже 2300 и выше 2600–3000 МГц, мощность 50 Вт, разъёмы SMA.
Устройство и принцип работы
ФП-2500/2700-SMA пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-2500/2700-SMA — 2500–2700 МГц, в неё попадают LTE-2600. Допустимая мощность на вход ФП-2500/2700-SMA — 50 Вт. Разъёмы ФП-2500/2700-SMA: SMA (розетка).
Вносимые потери ФП-2500/2700-SMA — 0,5 дБ. Развязка между портами 35 при 0–2300 МГц и 2600–3000 МГц дБ. Конструкция ФП-2500/2700-SMA: габариты 47 × 70 × 21 мм; работает при −20…+65 °C.
Где применяют
- Выделение LTE 2600 в репитерах и малых сотах.
- Защита от Wi-Fi 2,4 ГГц и LTE 2300.
- Встраивание в оборудование.
- Защита приёмника от соседних передатчиков на общей площадке (ФП-2500/2700-SMA).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 2500–2700 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | 0,5 дБ |
| Возвратные потери, дБ | ≥ 18 |
| Развязка / подавление | 35 дБ при 0–2300 МГц и 2600–3000 МГц |
Исполнения
| Артикул | Полоса пропускания, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ФП-2500/2700-SMA | 2500–2700 | 2500–2700 | 50 | ≥ 18 | — | SMA (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | 47 × 70 × 21 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+65 °C |
Как подобрать ФП-2500/2700-SMA
- Компактный корпус для встраивания.
- Мощность до 50 Вт.
- Разъёмы SMA (розетка).
- Суммарная мощность передатчиков на входе ФП-2500/2700-SMA — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ФП-2500/2700-SMA под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
