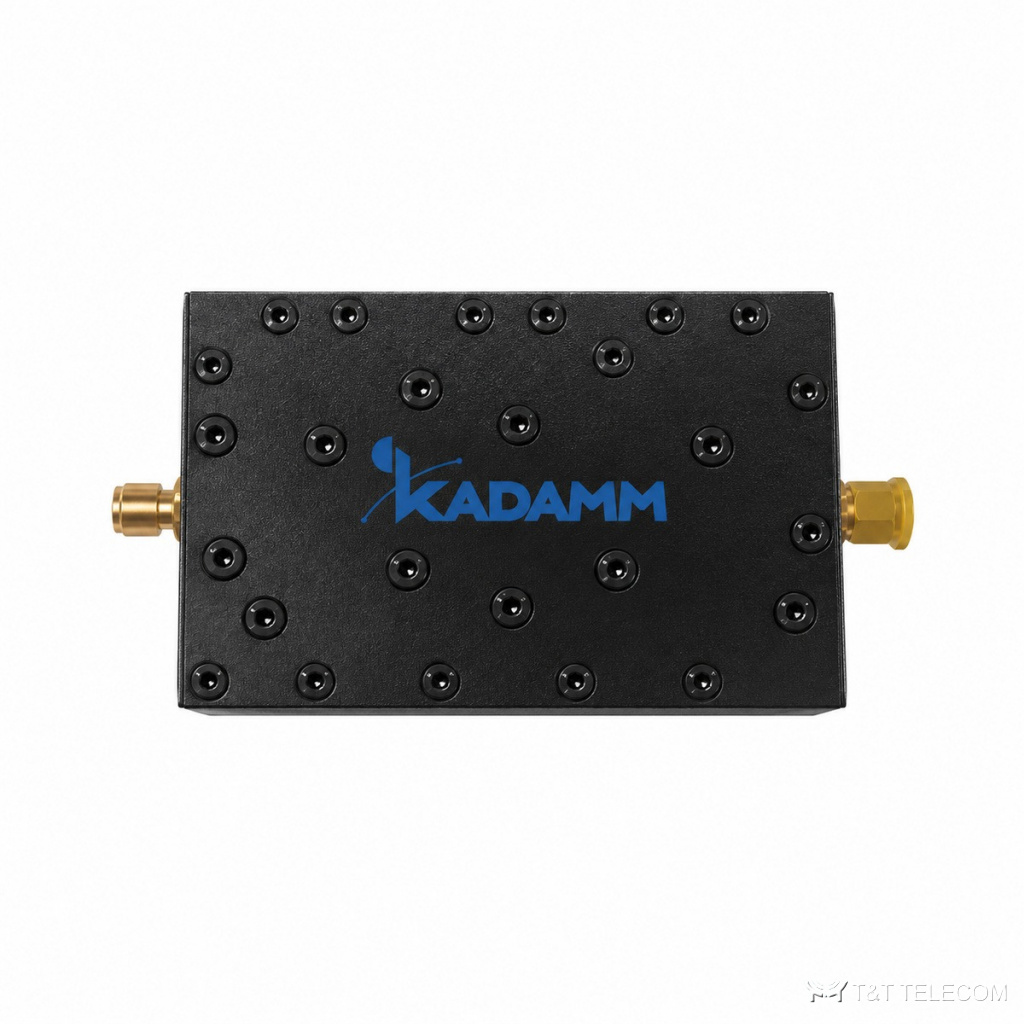

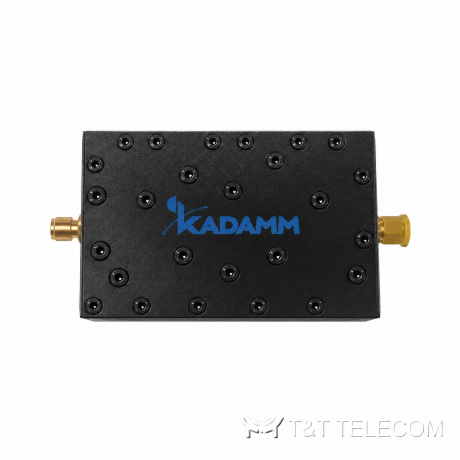

KADAMM ФП-2200/2400-SMA — полосовой фильтр 2200–2400 МГц: подавляет полосы ниже 2100 и выше 2500 МГц не менее чем на 35 дБ. Потери до 0,5 дБ, КСВН до 1,3, средняя мощность 50 Вт, пиковая — 500 Вт, разъёмы SMA.
Принцип работы и конструкция
ФП-2200/2400-SMA пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-2200/2400-SMA — 2200–2400 МГц, в неё попадают LTE-2300. КСВН ФП-2200/2400-SMA — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ФП-2200/2400-SMA — 50 Вт. Разъёмы ФП-2200/2400-SMA: SMA (розетка).
Вносимые потери ФП-2200/2400-SMA — не более 0,5 дБ. Развязка между портами не менее 35 при 0–2100 и 2500–3000 дБ. Конструкция ФП-2200/2400-SMA: защита IP60; работает при −20…+60 °C.
Где применяют
- Выделение LTE 2300 из общей полосы.
- Защита от Wi-Fi 2,4 ГГц и сотовых полос 2100 МГц.
- Встраивание в оборудование.
- Защита приёмника от соседних передатчиков на общей площадке — ФП-2200/2400-SMA.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 2200–2400 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| КСВН | ≤1,3 |
| Вносимые потери | ≤0,5 дБ |
| Развязка / подавление | не менее 35 дБ при 0–2100 и 2500–3000 |
Исполнения
| Артикул | Полоса пропускания, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ФП-2200/2400-SMA | 2200–2400 | 2200–2400 | 50 Вт (средняя), 500 Вт (пиковая) | ≤1,3 | — | SMA (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+60 °C |
| Степень защиты | IP60 |
Как подобрать ФП-2200/2400-SMA
- Подавление нормировано до 2100 и от 2500 МГц.
- Пиковая мощность до 500 Вт.
- Разъёмы SMA (розетка).
- Суммарная мощность передатчиков на входе ФП-2200/2400-SMA — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ФП-2200/2400-SMA под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у ФП-2200/2400-SMA — не больше 1,7 %, остальное уходит в антенну.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM ФП-2200/2400-SMA — техническое описание 197.68 КБ
