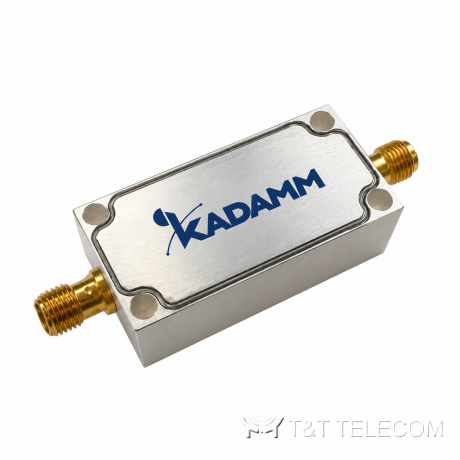

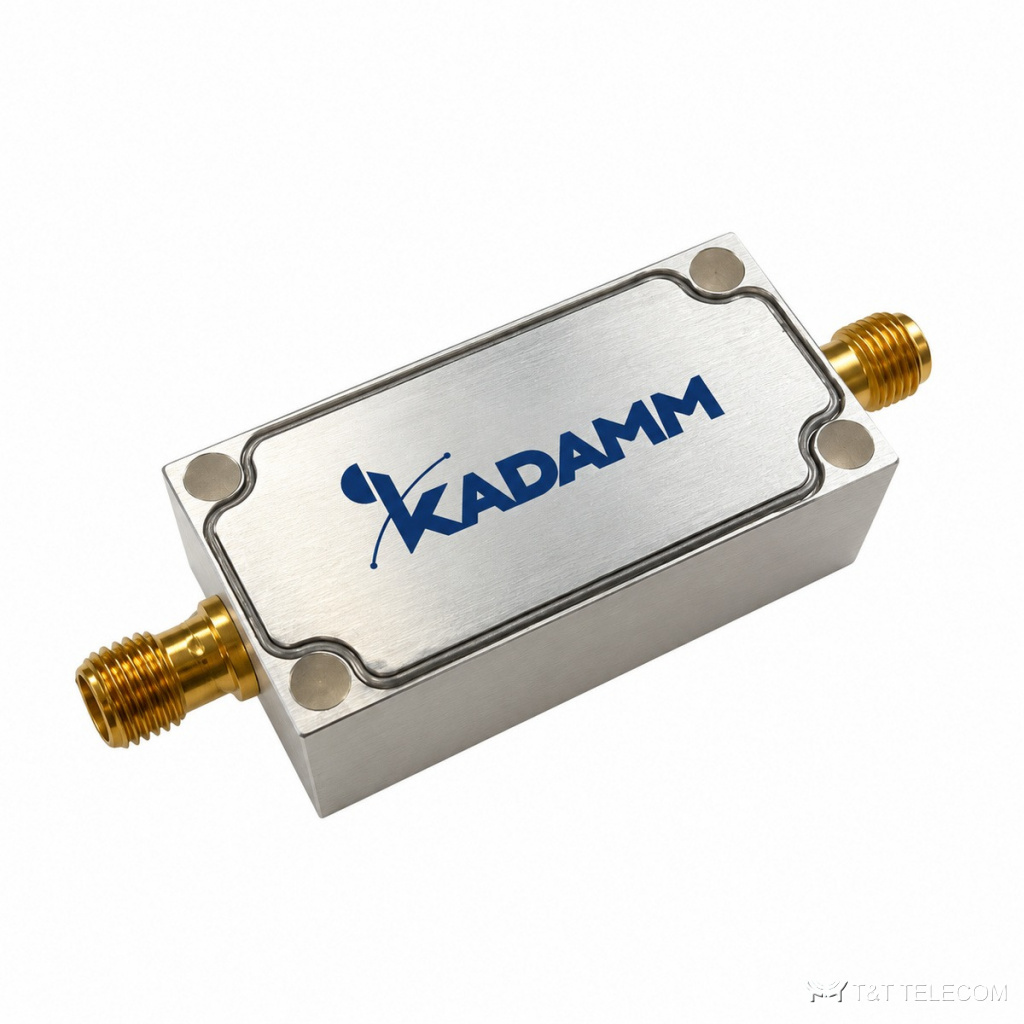

Полосовой фильтр KADAMM ФП-200/1000-SMA — 200–1000 МГц

Полосовой фильтр KADAMM ФП-200/1000-SMA — 200–1000 МГц
Полосовые фильтры
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM ФП-200/1000-SMA — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ФП-200/1000-SMA — широкополосный фильтр с полосой пропускания 200–1000 МГц и разъёмами SMA. Ограничивает тракт сверху и снизу, пропуская УКВ, ДМВ и нижние сотовые полосы: потери до 1,3 дБ, подавление от 60 дБ в полосе 88–108 МГц, КСВН до 1,5, мощность 1 Вт.

Устройство и принцип работы

ФП-200/1000-SMA пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-200/1000-SMA — 200–1000 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.

КСВН ФП-200/1000-SMA — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход ФП-200/1000-SMA — 1 Вт. Разъёмы ФП-200/1000-SMA: SMA (розетка). Вносимые потери ФП-200/1000-SMA — не более 1,3 дБ. Развязка между портами не менее 60 при 88–108 МГц дБ.

Где применяют

  • Ограничение полосы приёмников и измерительных трактов.
  • Защита от сигналов ниже 200 МГц и выше 1 ГГц.
  • Встраивание в оборудование.
  • Защита приёмника от соседних передатчиков на общей площадке (ФП-200/1000-SMA).

Технические характеристики

ПараметрЗначение
Рабочая полоса200–1000 МГц
Мощность1 Вт
Волновое сопротивление50 Ом
Вносимые потери≤1,3 дБ
Развязка / подавление≥60 дБ при 88–108 МГц
КСВН≤1,5

Исполнения

АртикулПолоса пропускания, МГцПолоса, МГцМощность, ВтКСВНPIM3Разъём
KADAMM ФП-200/1000-SMA200–1000200–10001 Вт≤1,5—SMA (розетка)

Механика и условия эксплуатации

ПараметрЗначение
РазъёмыSMA (розетка)
Габаритыуточняйте у менеджера
Массауточняйте у менеджера
Температура эксплуатацииуточняйте у менеджера

Как подобрать ФП-200/1000-SMA

  • Полоса 200–1000 МГц.
  • Мощность 1 Вт — для приёмных и измерительных трактов, не для выхода передатчика.
  • Подавление FM-вещания 88–108 МГц от 60 дБ.
  • Суммарная мощность передатчиков на входе ФП-200/1000-SMA — не выше 1 Вт, с запасом на пиковые значения.

Поставка

Подберём исполнение KADAMM ФП-200/1000-SMA под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.

Вопросы и ответы

Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у ФП-200/1000-SMA — не больше 4 %, остальное уходит в антенну.
