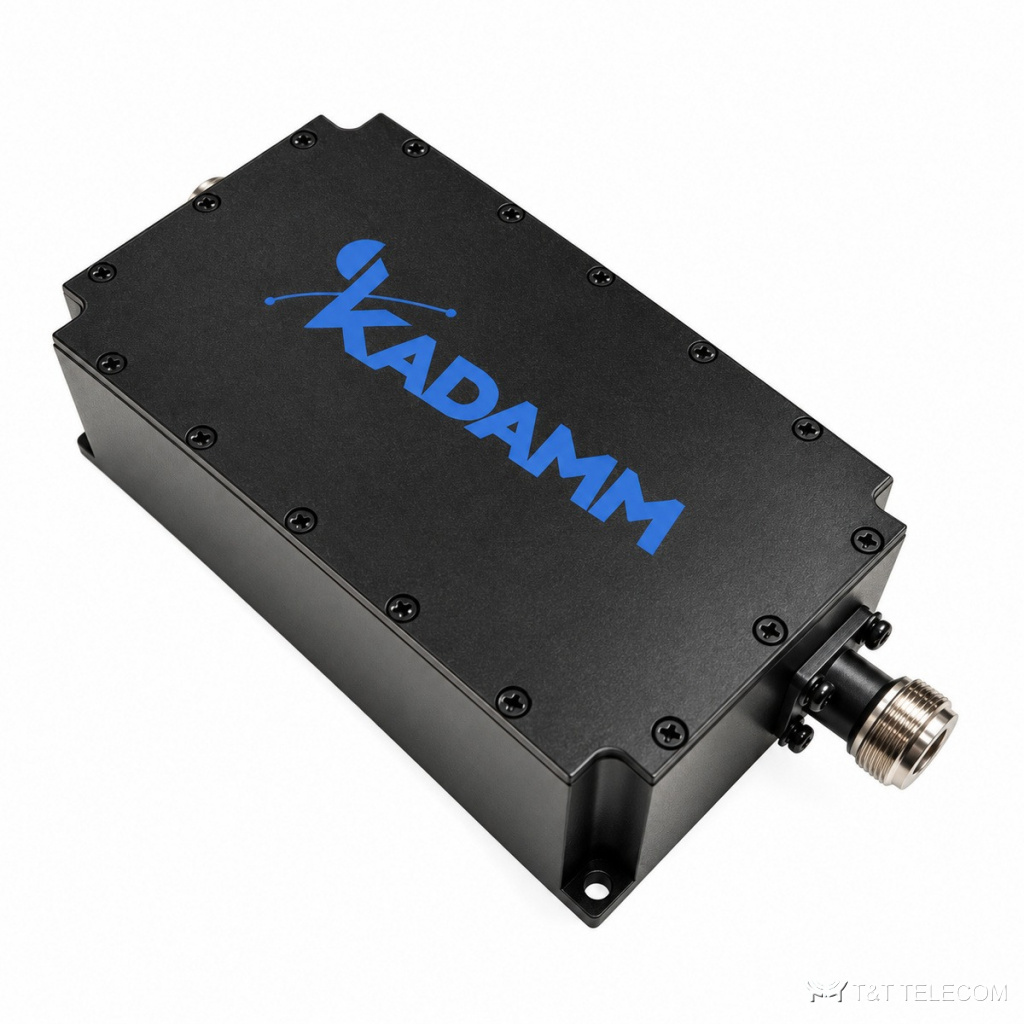

KADAMM ФП-1920/2710-N — широкий полосовой фильтр 1920–2710 МГц: пропускает UMTS / LTE 2100, LTE 2300 и 2600 и отсекает нижние полосы. Мощность 30 Вт (опционально до 50 Вт), потери до 1,5 дБ, КСВН до 1,3, корпус 117 × 66 × 38 мм, разъёмы N.
Как устроена ФП-1920/2710-N
ФП-1920/2710-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-1920/2710-N — 1920–2710 МГц, в неё попадают UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
КСВН ФП-1920/2710-N — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ФП-1920/2710-N — 30 Вт (опционально до 50 Вт). Разъёмы ФП-1920/2710-N: N (розетка). Вносимые потери ФП-1920/2710-N — не более 1,5 дБ. Конструкция ФП-1920/2710-N: габариты 117 × 66 × 38 мм.
Где применяют
- Разделение верхних и нижних полос в репитерах и DAS.
- Защита оборудования 2100–2600 МГц от помех ниже 1900 МГц.
- Маломощные тракты.
- Для ФП-1920/2710-N: защита приёмника от соседних передатчиков на общей площадке.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1920–2710 МГц |
| Мощность | 30 Вт (опционально до 50 Вт) |
| Волновое сопротивление | 50 Ом |
| КСВН | ≤ 1,3 |
| Вносимые потери | ≤ 1,5 дБ |
Исполнения
| Артикул | Полоса пропускания, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ФП-1920/2710-N | 1920–2710 | 1920–2710 | 30 Вт (опционально до 50 Вт) | ≤ 1,3 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 117 × 66 × 38 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать ФП-1920/2710-N
- Мощность 30 Вт, по заказу — до 50 Вт.
- Полоса 1920–2710 МГц.
- Разъёмы N (розетка).
- Суммарная мощность передатчиков на входе ФП-1920/2710-N — не выше 30 Вт (опционально до 50 Вт), с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ФП-1920/2710-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
