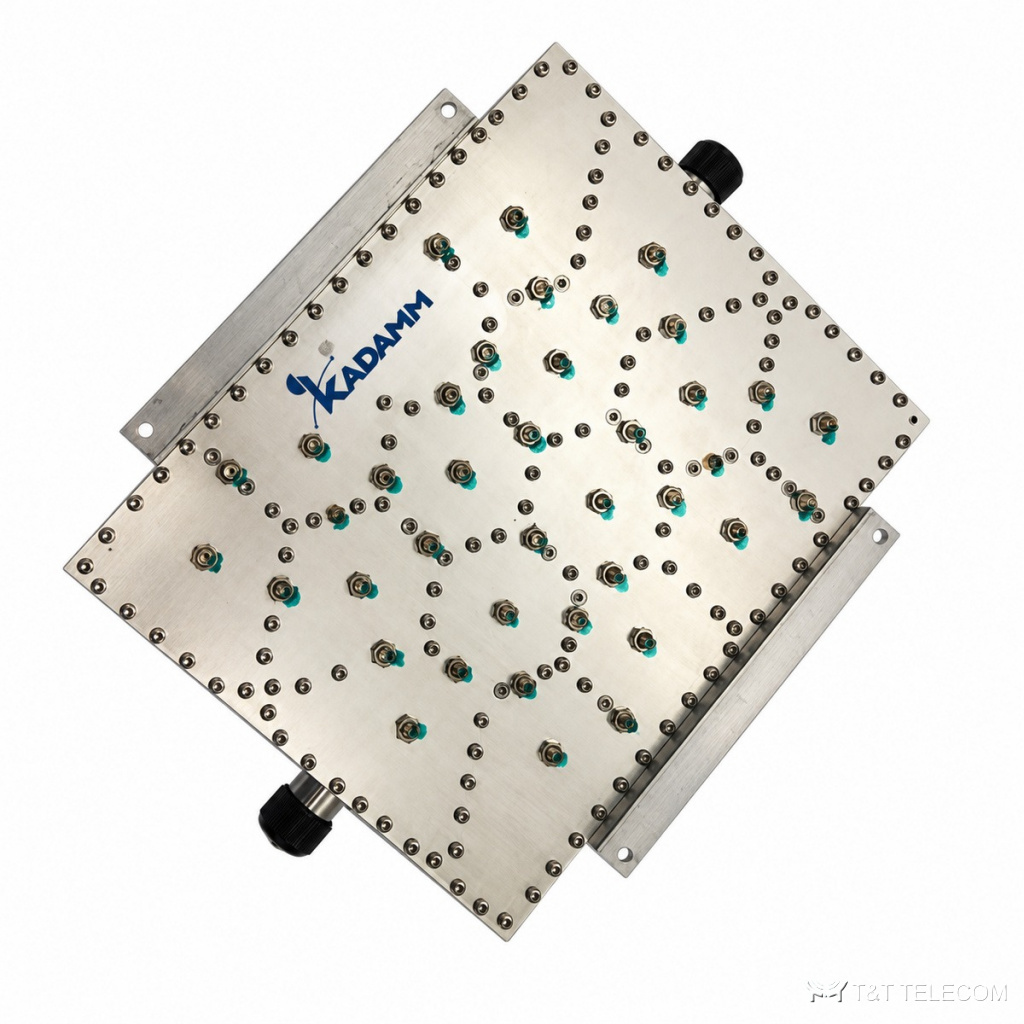

Полосовой фильтр KADAMM ФП-1730/1735+1760/1770+2130/2135-43 — 1730–1735 / 1760–1770 / 2130–2135 / 2160–2170 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-1730/1735+1760/1770+2130/2135-43 — фильтр с разветвлением на четыре узких канала: 1730–1735, 1760–1770, 2130–2135 и 2160–2170 МГц. Потери разветвления 3 дБ, вносимые потери до 2,8 дБ, подавление более 40 дБ при отстройке ±3 МГц, возвратные потери от 18 дБ, 100 Вт. Корпус 235 × 218 × 69 мм, разъёмы 4.3-10.
Как устроена ФП-1730/1735+1760/1770+2130/2135-43
ФП-1730/1735+1760/1770+2130/2135-43 пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-1730/1735+1760/1770+2130/2135-43 — 1730–1735 / 1760–1770 / 2130–2135 / 2160–2170 МГц.
Допустимая мощность на вход ФП-1730/1735+1760/1770+2130/2135-43 — 100 Вт. Разъёмы ФП-1730/1735+1760/1770+2130/2135-43: 4.3-10 (розетка). Вносимые потери ФП-1730/1735+1760/1770+2130/2135-43 — не более 2,8 дБ. Развязка между портами более 40 при ±3 МГц дБ. Конструкция ФП-1730/1735+1760/1770+2130/2135-43: габариты 235 × 218 × 69 мм; работает при −35…+65 °C.
Где применяют
- Выделение отдельных каналов приёма и передачи 1800 и 2100 МГц.
- Площадки, где несколько систем работают на соседних частотах.
- Тракты до 100 Вт.
- Защита приёмника от соседних передатчиков на общей площадке — ФП-1730/1735+1760/1770+2130/2135-43.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1730–1735 / 1760–1770 / 2130–2135 / 2160–2170 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Возвратные потери, дБ | ≥18 |
| Потери разветвления | 3,0 дБ |
| Вносимые потери | ≤2,8 дБ |
| Развязка / подавление | более 40 дБ при ±3 МГц |
Исполнения
| Артикул | Полоса пропускания, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ФП-1730/1735+1760/1770+2130/2135-43 | 1730–1735 / 1760–1770 / 2130–2135 / 2160–2170 | 1730–1735 / 1760–1770 / 2130–2135 / 2160–2170 | 100 Вт | ≥18 | — | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 235 × 218 × 69 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −35…+65 °C |
Как подобрать ФП-1730/1735+1760/1770+2130/2135-43
- Каналы фиксированы — сверьте с частотным планом.
- Потери разветвления 3 дБ входят в общий расчёт линии.
- Разъёмы 4.3-10 (розетка).
- Суммарная мощность передатчиков на входе ФП-1730/1735+1760/1770+2130/2135-43 — не выше 100 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ФП-1730/1735+1760/1770+2130/2135-43 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
