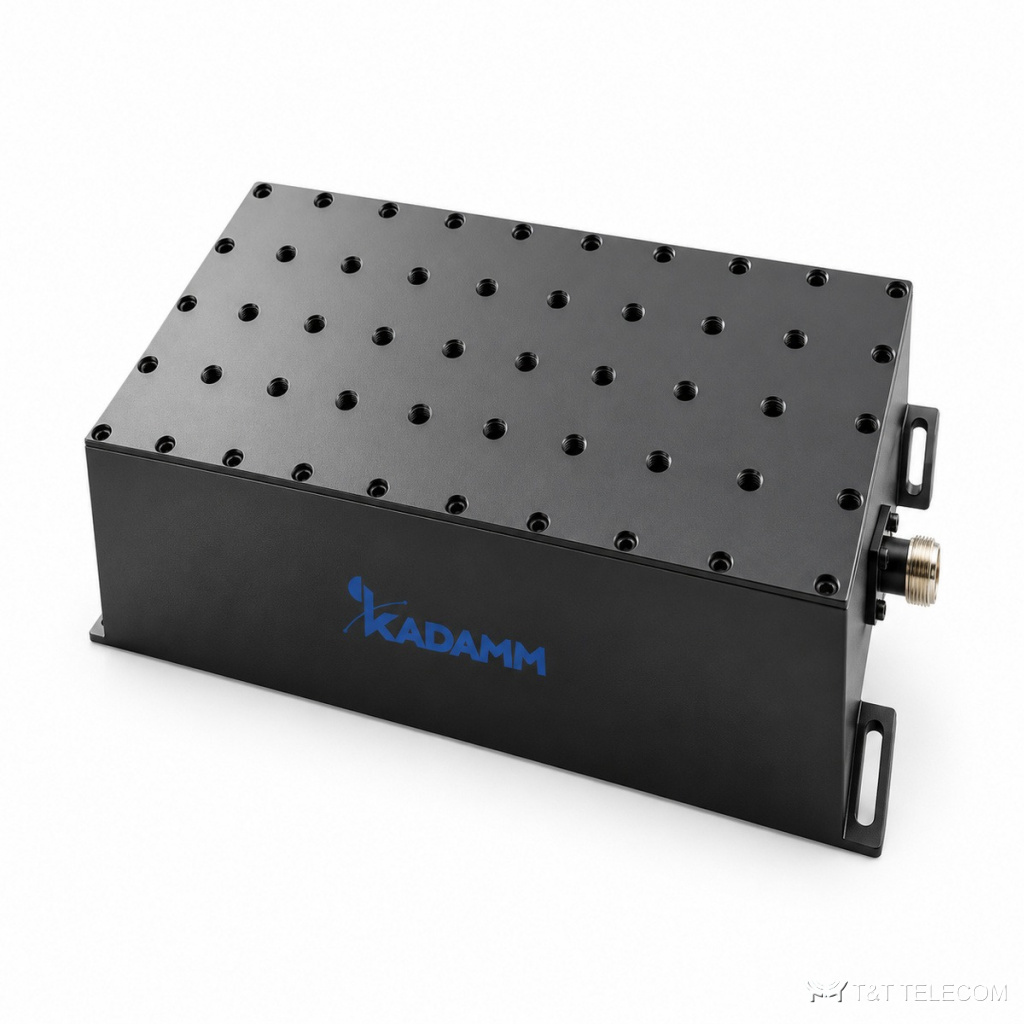

Фильтр полосовой KADAMM ФП-1400Ш — 1150–1650 МГц, 100 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-1400Ш — полосовой фильтр 1150–1650 МГц для трактов ГНСС: пропускает полосы GPS, ГЛОНАСС, BeiDou и Galileo и подавляет сотовые полосы ниже 900 МГц и в диапазоне 1800–3000 МГц не менее чем на 40 дБ. Потери не более 0,3 дБ, 100 Вт. «Ш» в артикуле — широкая полоса пропускания, 500 МГц.
Как устроена ФП-1400Ш
ФП-1400Ш пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-1400Ш — 1150–1650 МГц, в неё попадают GPS L1 / ГЛОНАСС L1. КСВН ФП-1400Ш — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход ФП-1400Ш — 100 Вт.
Вносимые потери ФП-1400Ш — не более 0,3 дБ. Подавление вне полосы не менее 40 дБ. Конструкция ФП-1400Ш: работает при −30…+70 °C.
Где применяют
- Защита приёмников ГНСС и синхронизации базовых станций от помех сотовых передатчиков.
- Антенны ГНСС на мачтах рядом с антеннами базовых станций.
- Системы распределения синхросигнала ГНСС в зданиях.
- Для ФП-1400Ш: защита приёмника от соседних передатчиков на общей площадке.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 1150–1650 МГц (500 МГц) |
| Вносимые потери | ≤0,3 дБ |
| Подавление | ≥40 дБ на DC–900 МГц и 1800–3000 МГц |
| КСВН | ≤1,5 |
| PIM | ≤−150 / −155 / −160 дБн (2 × 43 дБм) — по исполнению |
| Средняя мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Полоса, МГц | Потери, дБ | Подавление | Мощность, Вт |
|---|---|---|---|---|
| ФП-1400Ш | 1150–1650 | ≤0,3 | ≥40 дБ (DC–900, 1800–3000 МГц) | 100 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N, 7/16 DIN, SMA или 4.3-10 — по исполнению |
| Цвет | чёрный |
| Температура эксплуатации | −30…+70 °C |
| Относительная влажность | 5–95 % |
| Габариты, масса | уточняйте у менеджера |
Как подобрать ФП-1400Ш
- Полоса 1150–1650 МГц охватывает все основные системы ГНСС, включая L2 и L5.
- Подавление ≥40 дБ ниже 900 МГц и в 1800–3000 МГц — по нему сверяют частоты мешающих систем.
- Потери 0,3 дБ почти не ухудшают сигнал ГНСС.
- Суммарная мощность передатчиков на входе ФП-1400Ш — не выше 100 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ФП-1400Ш под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM ФП-1400Ш — техническое описание 193.42 КБ
