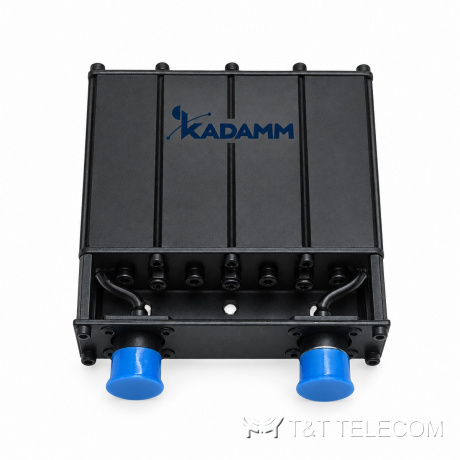

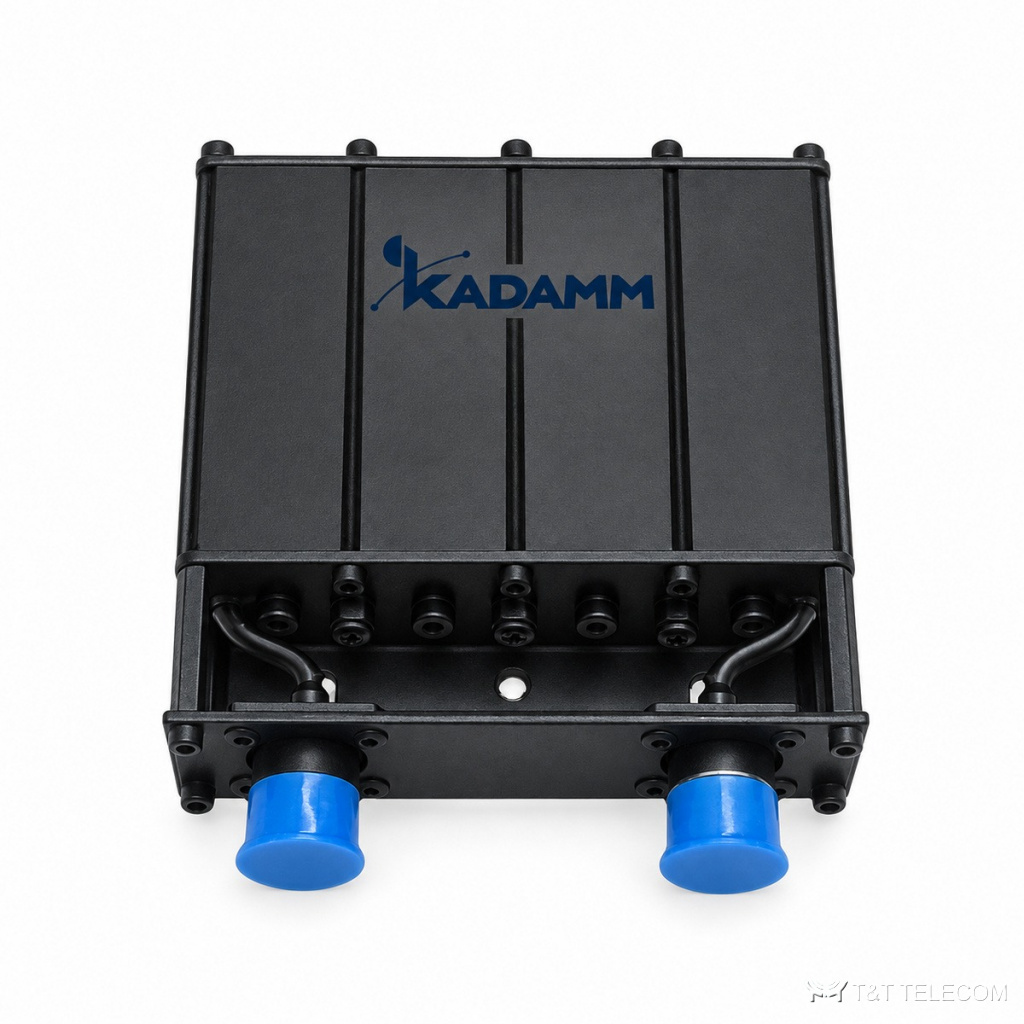

Полосовой фильтр KADAMM ФП-136/200-10-N — 136–200 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-136/200-10-N — полосовой фильтр, 1–10 / 136–200 МГц. Задача ФП-136/200-10-N — ограничить тракт рабочими частотами: внеполосные излучения передатчика и помехи на вход приёмника гасятся фильтром. Параметры ФП-136/200-10-N коротко: потери ≤2,0 дБ; мощность 30 Вт средняя; разъёмы N.
Устройство и принцип работы
ФП-136/200-10-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-136/200-10-N — 136–200 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц. КСВН ФП-136/200-10-N — не более 1,50: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход ФП-136/200-10-N — 30 Вт средняя. Разъёмы ФП-136/200-10-N: розетка N.
Вносимые потери ФП-136/200-10-N — не более 2,0 дБ. Подавление вне полосы не менее 30 дБ при отстройке ±10 МГц. Конструкция ФП-136/200-10-N: габариты 102×98×35 мм; масса 0,6 кг.
Где применяют
- Полосы ФП-136/200-10-N охватывают УКВ-радиосвязь 136–174 МГц.
- Подавление побочных излучений передатчика: ФП-136/200-10-N на выходе усилителя.
- Для ФП-136/200-10-N: защита приёмника от соседних передатчиков на общей площадке.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон перестройки | 136–200 МГц |
| Вносимые потери | ≤2,0 дБ |
| КСВН | ≤1,50 |
| Заграждение | ≥30 дБ при отстройке ±10 МГц |
| Мощность | 30 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Полоса пропускания | 1–10 МГц (по заказу), настраивается в диапазоне 136–200 МГц |
| Разъёмы | розетка N |
| Габариты | 102×98×35 мм |
| Масса | 0,6 кг |
Артикулы серии
| Артикул | Перестройка | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-136/200-10-N | 136–200 МГц | ≤2,0 дБ | КСВН ≤1,50 | 30 Вт |
Подбор под проект
- Полосы ФП-136/200-10-N (1–10 / 136–200 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ФП-136/200-10-N — ≥30 дБ при отстройке ±10 МГц: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-136/200-10-N в полосе — ≤2,0 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФП-136/200-10-N — не выше 30 Вт средняя.
- Под разъёмы ФП-136/200-10-N (N) готовят джамперы того же типа.
- Суммарная мощность передатчиков на входе ФП-136/200-10-N — не выше 30 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФП-136/200-10-N поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Куда ставить ФП-136/200-10-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-136/200-10-N: 1–10 / 136–200 МГц.
Сколько теряет сигнал в ФП-136/200-10-N?
Вносимые потери ФП-136/200-10-N в полосе пропускания — ≤2,0 дБ.
Какие разъёмы у ФП-136/200-10-N?
N; другие исполнения — уточняйте при заказе.
Что означает КСВН не более 1,50?
Доля отражённой мощности при таком КСВН у ФП-136/200-10-N — не больше 4 %, остальное уходит в антенну.
