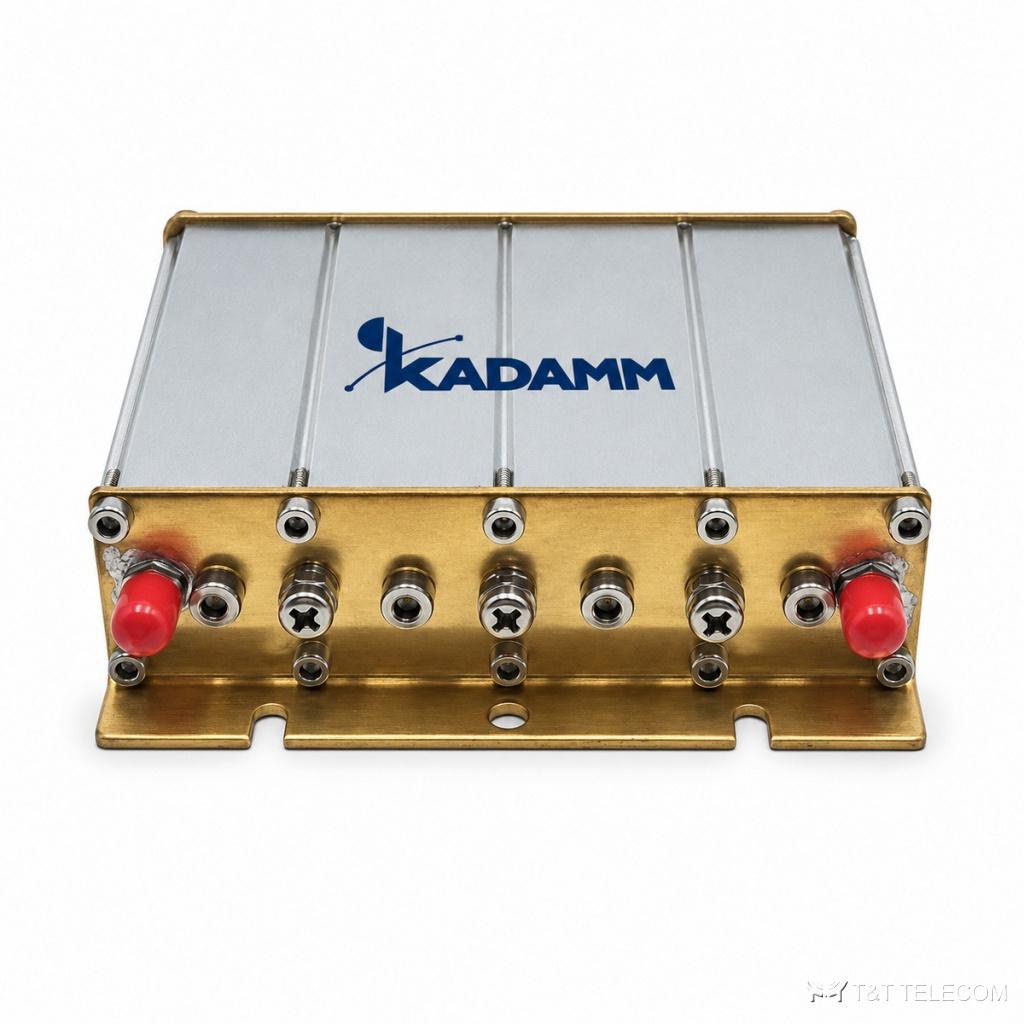

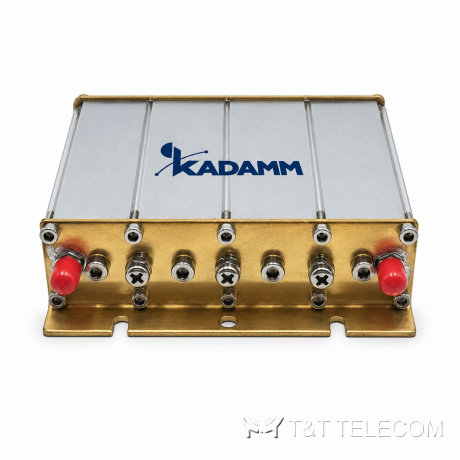

KADAMM ФП-136/180-4-SMA: полосовой фильтр для полос 136–180 МГц. Задача ФП-136/180-4-SMA — ограничить тракт рабочими частотами: внеполосные излучения передатчика и помехи на вход приёмника гасятся фильтром. Основное по ФП-136/180-4-SMA: потери ≤2,0 дБ; мощность 50 Вт средняя; разъёмы SMA.
Устройство и принцип работы
ФП-136/180-4-SMA пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-136/180-4-SMA — 136–180 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц. КСВН ФП-136/180-4-SMA — не более 1,30: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ФП-136/180-4-SMA — 50 Вт средняя. Разъёмы ФП-136/180-4-SMA: розетка SMA.
Вносимые потери ФП-136/180-4-SMA — не более 2,0 дБ. Выходов: 4. Подавление вне полосы не менее 30 дБ при отстройке ±10 МГц. Конструкция ФП-136/180-4-SMA: габариты 102×98×31 мм; масса 0,5 кг; работает при −20 … +50 °C.
Для каких систем подходит
- Через ФП-136/180-4-SMA проходят УКВ-радиосвязь 136–174 МГц.
- Подавление побочных излучений передатчика: ФП-136/180-4-SMA на выходе усилителя.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон перестройки | 136–180 МГц |
| Вносимые потери | ≤2,0 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥30 дБ при отстройке ±10 МГц |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Полоса пропускания | ±2 МГц, настраивается в диапазоне 136–180 МГц |
| Разъёмы | розетка SMA |
| Рабочая температура | −20 … +50 °C |
| Габариты | 102×98×31 мм |
| Масса | 0,5 кг |
Артикулы серии
| Артикул | Перестройка | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-136/180-4-SMA | 136–180 МГц | ≤2,0 дБ | КСВН ≤1,30 | 50 Вт |
На что смотреть при выборе
- Сверьте частоты вашей сети с полосами ФП-136/180-4-SMA: 136–180 МГц.
- Подавление или развязка ФП-136/180-4-SMA — ≥30 дБ при отстройке ±10 МГц: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-136/180-4-SMA в полосе — ≤2,0 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-136/180-4-SMA — 50 Вт средняя; для нескольких несущих считают сумму.
- Под разъёмы ФП-136/180-4-SMA (SMA) готовят джамперы того же типа.
- Температура эксплуатации ФП-136/180-4-SMA: −20 … +50 °C.
- Суммарная мощность передатчиков на входе ФП-136/180-4-SMA — не выше 50 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-136/180-4-SMA по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФП-136/180-4-SMA?
Вносимые потери ФП-136/180-4-SMA в полосе пропускания — ≤2,0 дБ.
Какие разъёмы у ФП-136/180-4-SMA?
Sma; другие исполнения — уточняйте при заказе.
Куда ставить ФП-136/180-4-SMA — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-136/180-4-SMA: 136–180 МГц.
Что означает КСВН не более 1,30?
Доля отражённой мощности при таком КСВН у ФП-136/180-4-SMA — не больше 1,7 %, остальное уходит в антенну.
