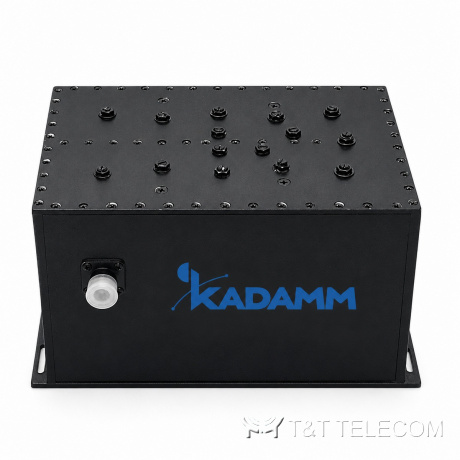

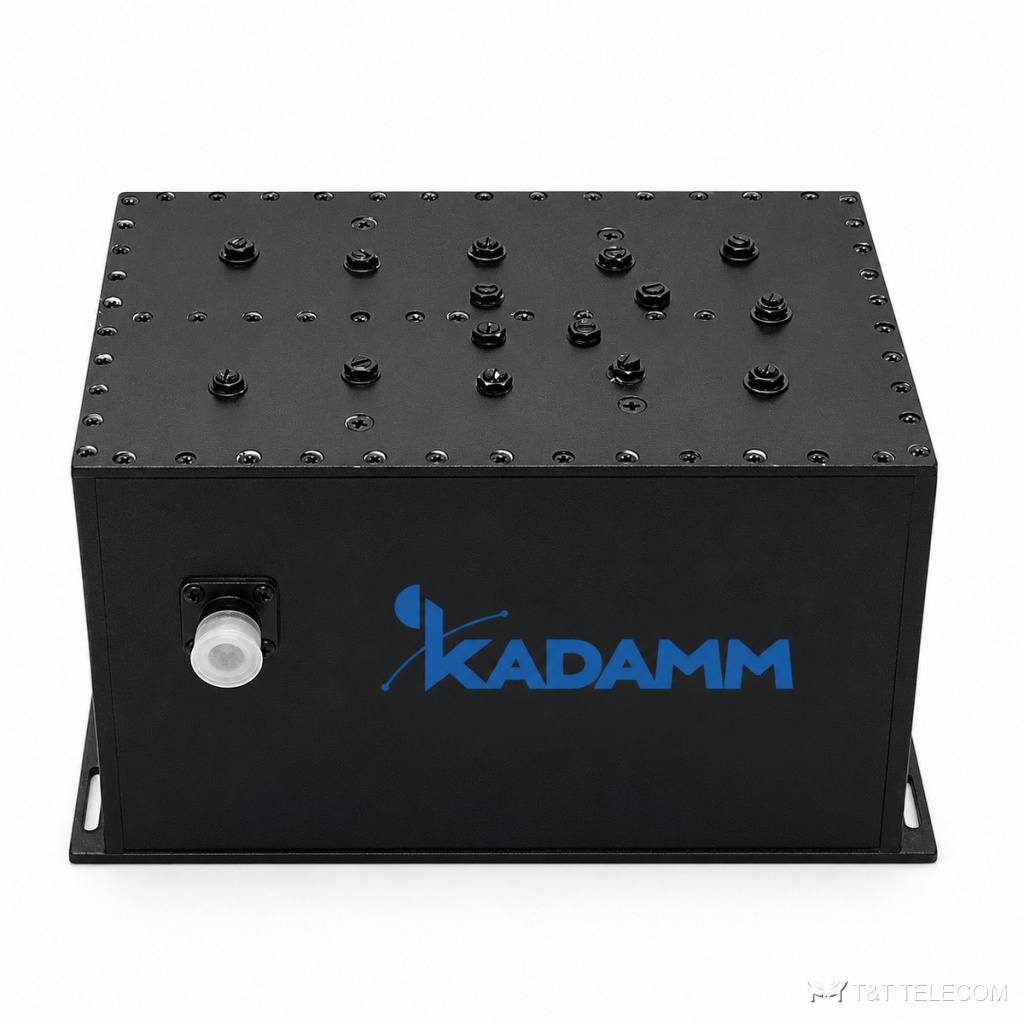

Полосовой фильтр KADAMM ФП-136/180-2-N-50 — 136–180 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-136/180-2-N-50 — полосовой фильтр, 136–180 МГц. ФП-136/180-2-N-50 пропускает только рабочую полосу и подавляет сигналы за её пределами — защищает приёмник от помех соседних систем. Ключевые данные ФП-136/180-2-N-50: потери ≤1,5 дБ; мощность 50 Вт средняя; разъёмы N.
Устройство и принцип работы
ФП-136/180-2-N-50 пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-136/180-2-N-50 — 136–180 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц. КСВН ФП-136/180-2-N-50 — не более 1,30: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ФП-136/180-2-N-50 — 50 Вт средняя. Разъёмы ФП-136/180-2-N-50: розетка N.
Вносимые потери ФП-136/180-2-N-50 — не более 1,5 дБ. Выходов: 2. Подавление вне полосы не менее 60 дБ при отстройке ±5 МГц. Неравномерность в полосе не более 0,6 дБ. Конструкция ФП-136/180-2-N-50: габариты 239×148×138 мм; масса 4 кг; работает при −20 … +60 °C.
Где применяют
- Через ФП-136/180-2-N-50 проходят УКВ-радиосвязь 136–174 МГц.
- Подавление побочных излучений передатчика: ФП-136/180-2-N-50 на выходе усилителя.
- Защита приёмника от соседних передатчиков на общей площадке — ФП-136/180-2-N-50.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон перестройки | 136–180 МГц |
| Вносимые потери | ≤1,5 дБ |
| Неравномерность в полосе | ≤0,6 дБ |
| КСВН | ≤1,30 |
| Возвратные потери | ≥18 дБ |
| Заграждение | ≥60 дБ при отстройке ±5 МГц |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Полоса пропускания | 2 МГц, настраивается в диапазоне 136–180 МГц |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +60 °C |
| Габариты | 239×148×138 мм |
| Масса | 4 кг |
Артикулы серии
| Артикул | Перестройка | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-136/180-2-N-50 | 136–180 МГц | ≤1,5 дБ | КСВН ≤1,30 | 50 Вт |
Подбор под проект
- Сверьте частоты вашей сети с полосами ФП-136/180-2-N-50: 136–180 МГц.
- Избирательность ФП-136/180-2-N-50: ≥60 дБ при отстройке ±5 МГц.
- Вносимые потери ФП-136/180-2-N-50 в полосе — ≤1,5 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-136/180-2-N-50 — 50 Вт средняя; для нескольких несущих считают сумму.
- Разъёмы ФП-136/180-2-N-50 — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ФП-136/180-2-N-50: −20 … +60 °C.
- Суммарная мощность передатчиков на входе ФП-136/180-2-N-50 — не выше 50 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФП-136/180-2-N-50 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Куда ставить ФП-136/180-2-N-50 — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-136/180-2-N-50: 136–180 МГц.
Сколько теряет сигнал в ФП-136/180-2-N-50?
Вносимые потери ФП-136/180-2-N-50 в полосе пропускания — ≤1,5 дБ.
Какие разъёмы у ФП-136/180-2-N-50?
N; другие исполнения — уточняйте при заказе.
Что означает КСВН не более 1,30?
Доля отражённой мощности при таком КСВН у ФП-136/180-2-N-50 — не больше 1,7 %, остальное уходит в антенну.
