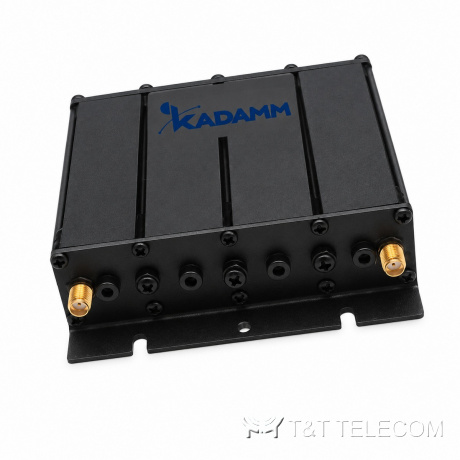

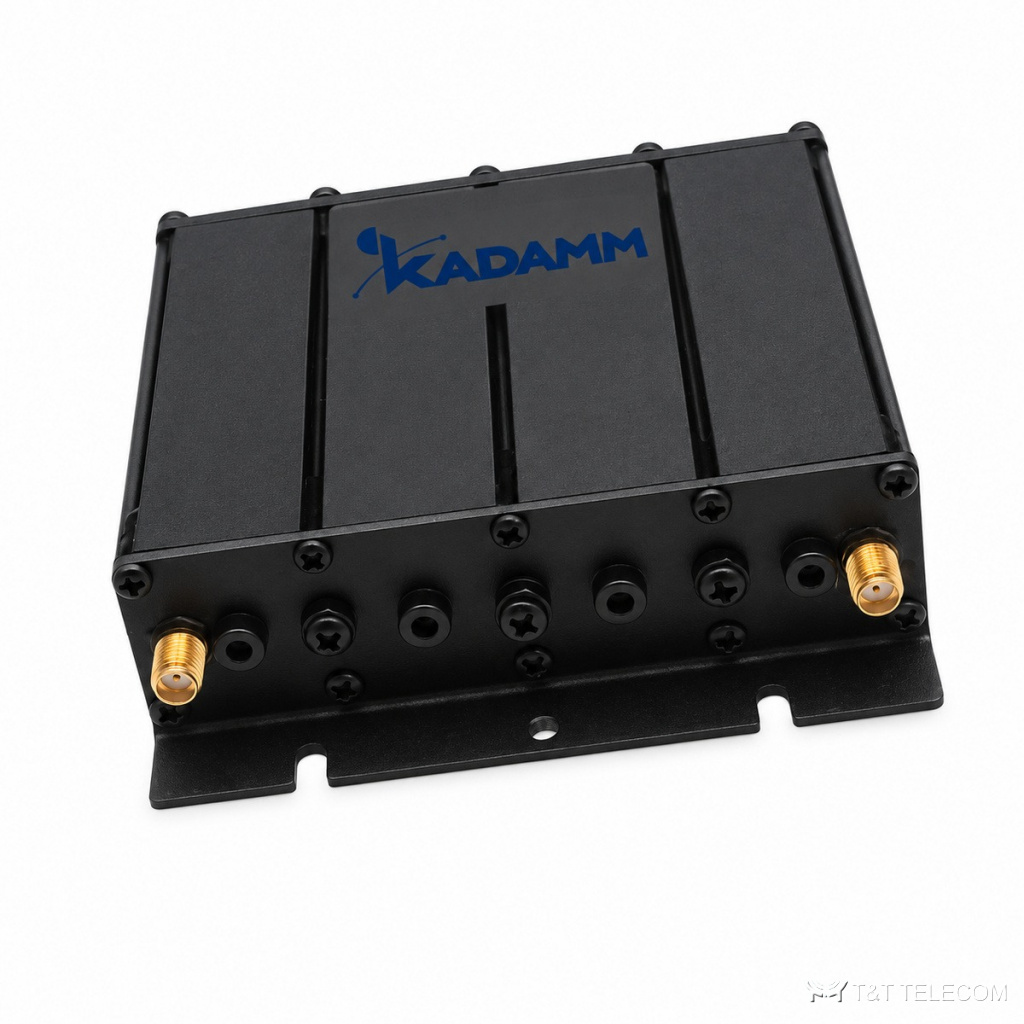

KADAMM ФП-136/180-10-SMA: полосовой фильтр для полос 1–10 / 136–180 МГц. Задача ФП-136/180-10-SMA — ограничить тракт рабочими частотами: внеполосные излучения передатчика и помехи на вход приёмника гасятся фильтром. Параметры ФП-136/180-10-SMA коротко: потери ≤2,0 дБ; мощность 30 Вт средняя; разъёмы SMA.
Принцип работы и конструкция
ФП-136/180-10-SMA пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-136/180-10-SMA — 136–180 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц. КСВН ФП-136/180-10-SMA — не более 1,40: обратно отражается не больше 2,8 % подводимой мощности. Допустимая мощность на вход ФП-136/180-10-SMA — 30 Вт средняя. Разъёмы ФП-136/180-10-SMA: розетка SMA.
Вносимые потери ФП-136/180-10-SMA — не более 2,0 дБ. Конструкция ФП-136/180-10-SMA: габариты 110×110×40 мм; масса 0,5 кг.
Где применяют
- Диапазоны ФП-136/180-10-SMA подходят для: УКВ-радиосвязь 136–174 МГц.
- Базовые станции и ретрансляторы: ФП-136/180-10-SMA ставят на вход приёмника, чтобы убрать помехи соседних операторов.
- Защита приёмника от соседних передатчиков на общей площадке — ФП-136/180-10-SMA.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон перестройки | 136–180 МГц |
| Вносимые потери | ≤2,0 дБ |
| КСВН | ≤1,40 |
| Заграждение | уточняйте у менеджера (по заказу) |
| Мощность | 30 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Полоса пропускания | 1–10 МГц (по заказу), настраивается в диапазоне 136–180 МГц |
| Разъёмы | розетка SMA |
| Габариты | 110×110×40 мм |
| Масса | 0,5 кг |
Состав серии
| Артикул | Перестройка | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-136/180-10-SMA | 136–180 МГц | ≤2,0 дБ | КСВН ≤1,40 | 30 Вт |
Как подобрать
- Полосы ФП-136/180-10-SMA (1–10 / 136–180 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ФП-136/180-10-SMA: уточняйте у менеджера (по заказу).
- Вносимые потери ФП-136/180-10-SMA в полосе — ≤2,0 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФП-136/180-10-SMA — не выше 30 Вт средняя.
- Разъёмы ФП-136/180-10-SMA — SMA; кабельные сборки подбирают под них заранее.
- Суммарная мощность передатчиков на входе ФП-136/180-10-SMA — не выше 30 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФП-136/180-10-SMA поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФП-136/180-10-SMA?
Вносимые потери ФП-136/180-10-SMA в полосе пропускания — ≤2,0 дБ.
Какие разъёмы у ФП-136/180-10-SMA?
Sma; другие исполнения — уточняйте при заказе.
Куда ставить ФП-136/180-10-SMA — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-136/180-10-SMA: 1–10 / 136–180 МГц.
Что означает КСВН не более 1,40?
Доля отражённой мощности при таком КСВН у ФП-136/180-10-SMA — не больше 2,8 %, остальное уходит в антенну.
