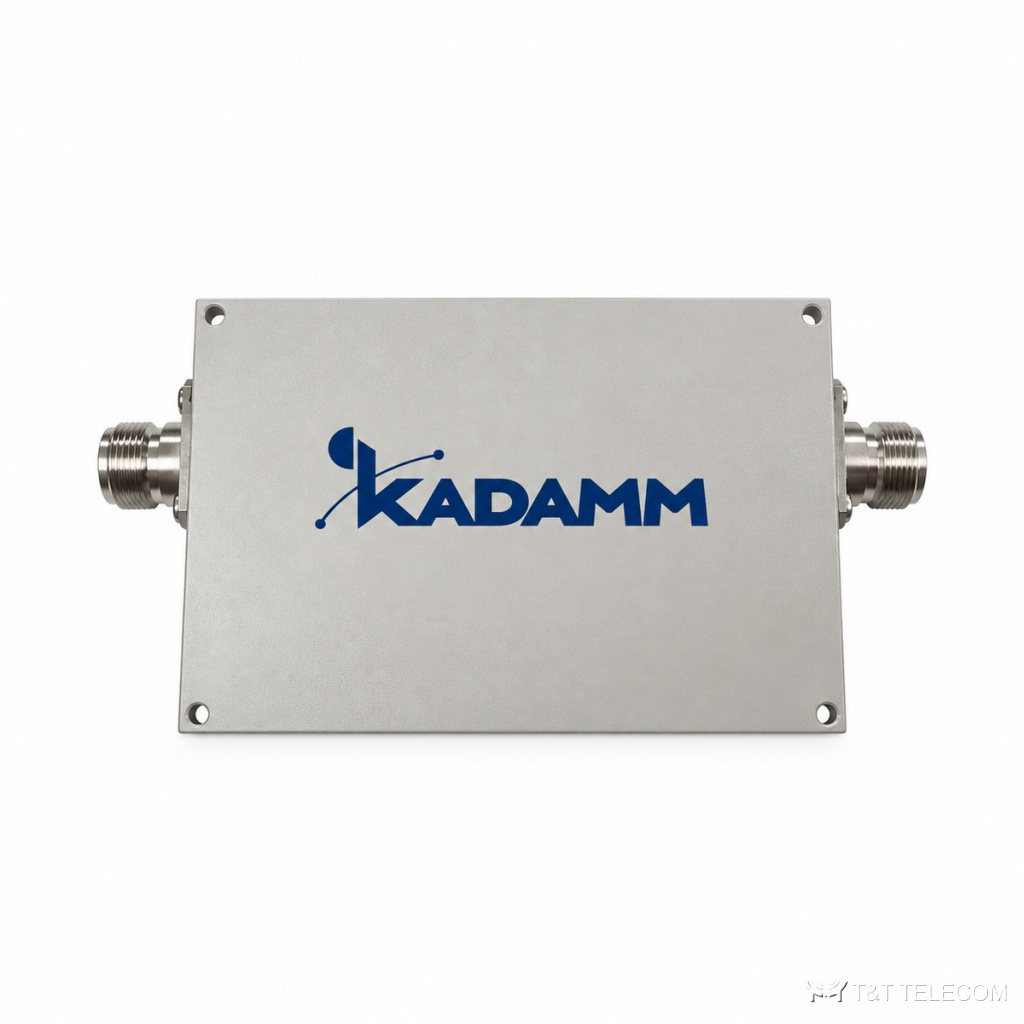

Полосовой фильтр KADAMM ФП-1300/1400-N — 1300–1400 МГц

Полосовой фильтр KADAMM ФП-1300/1400-N — 1300–1400 МГц
Полосовые фильтры
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM ФП-1300/1400-N — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ФП-1300/1400-N — полосовой фильтр L-диапазона 1300–1400 МГц на 100 Вт: подавляет 1215 и 1485 МГц не менее чем на 50 дБ. Потери до 1 дБ, возвратные потери 20 дБ, разъёмы N.

Устройство и принцип работы

ФП-1300/1400-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-1300/1400-N — 1300–1400 МГц. Допустимая мощность на вход ФП-1300/1400-N — 100 Вт. Разъёмы ФП-1300/1400-N: N (розетка).

Вносимые потери ФП-1300/1400-N — не более 1,0 дБ / не более 1,0 дБ. Развязка между портами не менее 50 при 1215 и 1485 МГц дБ.

Где применяют

  • Радиолокационные и телеметрические системы 1,3 ГГц.
  • Защита от соседних систем L-диапазона.
  • Тракты до 100 Вт.
  • Для ФП-1300/1400-N: защита приёмника от соседних передатчиков на общей площадке.

Технические характеристики

ПараметрЗначение
Рабочая полоса1300–1400 МГц
Мощность100 Вт
Волновое сопротивление50 Ом
Возвратные потери, дБ20
Вносимые потери≤1,0 дБ / ≤ 1,0 дБ
Развязка / подавление≥50 дБ при 1215 и 1485 МГц

Исполнения

АртикулПолоса пропускания, МГцПолоса, МГцМощность, ВтКСВНPIM3Разъём
KADAMM ФП-1300/1400-N1300–14001300–1400100 Вт (средняя)20—N (розетка)

Механика и условия эксплуатации

ПараметрЗначение
РазъёмыN (розетка)
Габаритыуточняйте у менеджера
Массауточняйте у менеджера
Температура эксплуатацииуточняйте у менеджера

Как подобрать ФП-1300/1400-N

  • Подавление нормировано на 1215 и 1485 МГц.
  • Средняя мощность 100 Вт.
  • Разъёмы N (розетка).
  • Суммарная мощность передатчиков на входе ФП-1300/1400-N — не выше 100 Вт, с запасом на пиковые значения.

Поставка

Подберём исполнение KADAMM ФП-1300/1400-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
