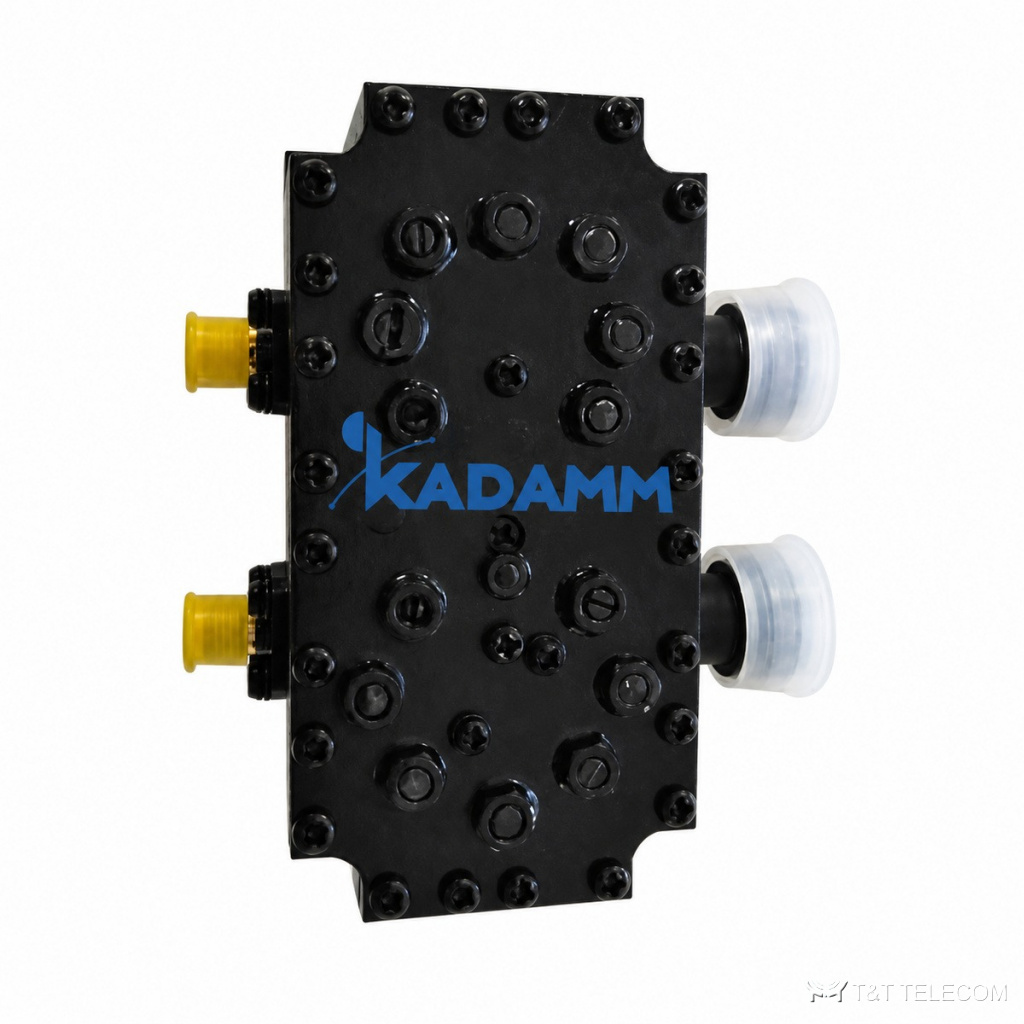

KADAMM ФП-1300/1400+1750/1850-SMA — двухканальный фильтр с полосами 1300–1400 и 1750–1850 МГц и взаимным подавлением каналов от 80 дБ. Потери всего 0,3 дБ, КСВН до 1,3, мощность 50 Вт, разъёмы SMA или N.
Как устроена ФП-1300/1400+1750/1850-SMA
ФП-1300/1400+1750/1850-SMA пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-1300/1400+1750/1850-SMA — 1300–1400 / 1750–1850 МГц. КСВН ФП-1300/1400+1750/1850-SMA — не более 1,3 / не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ФП-1300/1400+1750/1850-SMA — 50 Вт. Разъёмы ФП-1300/1400+1750/1850-SMA: SMA или N (розетка).
Вносимые потери ФП-1300/1400+1750/1850-SMA — не более 0,3 дБ / не более 0,3 дБ. Развязка между портами не менее 80 при 1785–1850 МГц / не менее 80 при 1300–1400 МГц дБ. Конструкция ФП-1300/1400+1750/1850-SMA: работает при −30…+60 °C.
Где применяют
- Совмещение систем L-диапазона и 1800 МГц в одном изделии.
- Защита каналов друг от друга в многосистемных установках.
- Встраивание в оборудование.
- Защита приёмника от соседних передатчиков на общей площадке — ФП-1300/1400+1750/1850-SMA.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1300–1400 / 1750–1850 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤ 0,3 дБ / ≤ 0,3 дБ |
| КСВН | ≤1,3 / ≤1,3 |
| Развязка / подавление | ≥ 80 дБ при 1785–1850 МГц / ≥ 80 дБ при 1300–1400 МГц |
Исполнения
| Артикул | Полоса пропускания, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ФП-1300/1400+1750/1850-SMA | 1300–1400 / 1750–1850 | 1300–1400 / 1750–1850 | 50 Вт | ≤1,3 / ≤1,3 | — | SMA или N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA или N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+60 °C |
Как подобрать ФП-1300/1400+1750/1850-SMA
- Тип разъёмов — SMA или N — указывают при заказе.
- Подавление между каналами 80 дБ.
- Мощность до 50 Вт.
- Суммарная мощность передатчиков на входе ФП-1300/1400+1750/1850-SMA — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ФП-1300/1400+1750/1850-SMA под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,3 / не более 1,3?
Доля отражённой мощности при таком КСВН у ФП-1300/1400+1750/1850-SMA — не больше 1,7 %, остальное уходит в антенну.
