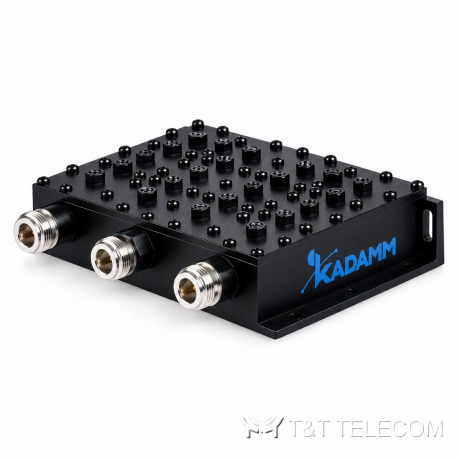

Трипле- и мультиплексоры сотовых полос серии KADAMM МП-К — 3–6 портов, 746–2500 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

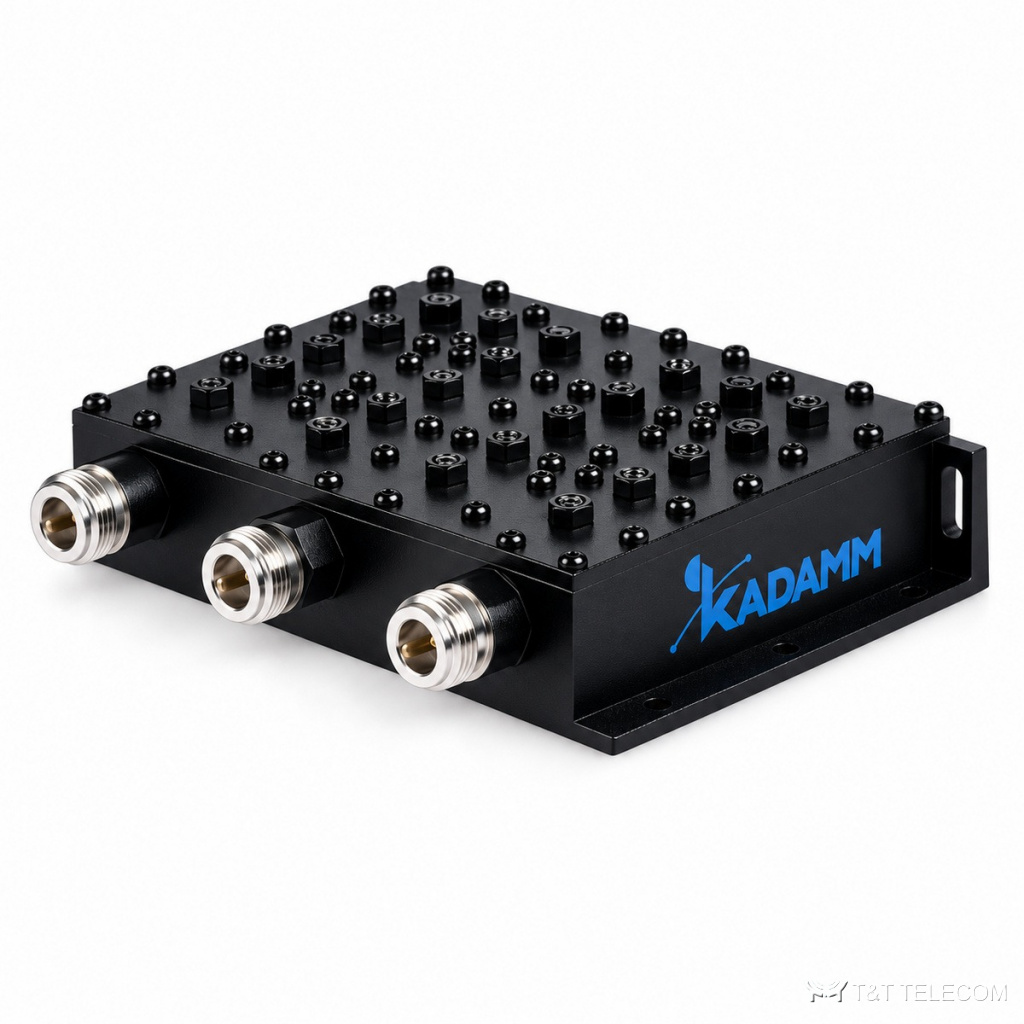

KADAMM МП-К — трипле- и мультиплексоры сотовых полос. Назначение и состав МП-К описаны ниже; исполнение подбираем под задачу объекта. Основные данные МП-К: полоса 746–2500 МГц; разъёмы SMA / N.
Как устроена МП-К
МП-К сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-К — 3–6 портов, 746–2500 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, GPS L1 / ГЛОНАСС L1.
Разъёмы МП-К: SMA / N.
Область применения
- Полоса МП-К охватывает GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, GPS L1 / ГЛОНАСС L1, ISM 868 МГц.
- Объекты, где нужно это оборудование в тракте — МП-К.
- Объединение нескольких диапазонов на одну антенну или фидер (МП-К).
- Распределённые системы покрытия зданий (МП-К).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 3–6 портов, 746–2500 МГц |
| Волновое сопротивление | 50 Ом |
| Мощность | уточняйте у менеджера |
Исполнения
| Артикул | Портов | Полосы портов | Потери, дБ | Развязка, дБ | КСВН | Разъём |
|---|---|---|---|---|---|---|
| KADAMM МП-К3-880/1940/2450 | 3 | порт 1: 800–960 / порт 2: 1710–2170 / порт 3: 2400–2500 | 0,5 | 80 | возвратные потери ≥18 дБ | N–F |
| KADAMM МП-К3-870/940/1960 | 3 | порт 1: 851–894 / порт 2: 925–960 / порт 3: 1930–1990 | 0,8 | 80 | возвратные потери ≥18 дБ | N–F |
| KADAMM МП-К3-920/1770/2020 | 3 | порт 1: 885–954 / порт 2: 1710–1825 / порт 3: 2010–2025 | 0,6 | 80 | возвратные потери ≥18 дБ | N–F |
| KADAMM МП-К3-920/1900/2450 | 3 | порт 1: 885–960 / порт 2: 1900–1910 / порт 3: 2400–2500 | 0,6 | 80 | возвратные потери ≥18 дБ | N–F |
| KADAMM МП-К3-920/1800/2040 | 3 | порт 1: 890–960 / порт 2: 1710–1880 / порт 3: 1920–2170 | 1,0 | 80 | возвратные потери ≥18 дБ | DIN–F |
| KADAMM МП-К3-1900/2020/2140 | 3 | порт 1: 1900–1910 / порт 2: 2010–2025 / порт 3: 2110–2170 | 1,5 | 40 | возвратные потери ≥18 дБ | N–F |
| KADAMM МП-К4-840/880/780/750 | 4 | порт 1: 824–849 / порт 2: 869–894 / порт 3: 776–787 / порт 4: 746–757 | 2,5 | 70 | возвратные потери ≥18 дБ | N–F |
| KADAMM МП-К4-840/880/1730/2130 | 4 | порт 1: 824–849 / порт 2: 869–894 / порт 3: 1710–1755 / порт 4: 2110–2155 | 3,0 | 70 | возвратные потери ≥18 дБ | SMA–F/N–F |
| KADAMM МП-К4-780/750/1730/2130 | 4 | порт 1: 776–787 / порт 2: 746–757 / порт 3: 1710–1755 / порт 4: 2110–2155 | 3,0 | 70 | возвратные потери ≥18 дБ | SMA–F/N–F |
| KADAMM МП-К4-750/780/1880/1960 | 4 | порт 1: 746–757 / порт 2: 776–787 / порт 3: 1850–1910 / порт 4: 1930–1990 | 3,0 | 70 | возвратные потери ≥18 дБ | SMA–F/N–F |
| KADAMM МП-К4-830/880/910/960 | 4 | порт 1: 825–835 / порт 2: 870–880 / порт 3: 909–915 / порт 4: 956–960 | 2,5 | 80 | возвратные потери ≥18 дБ | SMA–F |
| KADAMM МП-К4-920/1770/2040/2440 | 4 | порт 1: 885–954 / порт 2: 1710–1825 / порт 3: 1920–1980 + 2110–2170 / порт 4: 2400–2484 | 2,5 | 80 | возвратные потери ≥18 дБ | SMA–F |
| KADAMM МП-К5-770/860/1920/1740/2140 | 5 | порт 1: 746–787 / порт 2: 824–894 / порт 3: 1850–1990 / порт 4: 1710–1780 / порт 5: 2110–2180 | 1,3 | 60 | возвратные потери ≥18 дБ | N–F |
| KADAMM МП-К6-840/880/1730/2130/2310/2360 | 6 | порт 1: 824–849 / порт 2: 869–894 / порт 3: 1710–1755 / порт 4: 2110–2155 / порт 5: 2305–2315 / порт 6: 2350–2360 | 0,6 | 30 | возвратные потери ≥15 дБ | N–F |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Корпус | резонаторный, металлический |
| Габариты, масса | уточняйте у менеджера |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы МП-К: 746–2500 МГц.
- Разъёмы МП-К — SMA / N; кабельные сборки готовят под них заранее.
Поставка и документы
KADAMM МП-К поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у МП-К?
SMA / N. Другие исполнения — уточняйте при заказе.
Что нужно для подбора МП-К?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект МП-К.
Какие частоты поддерживает МП-К?
Рабочая полоса МП-К — 746–2500 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
- KADAMM МП-К — техническое описание 231.78 КБ
