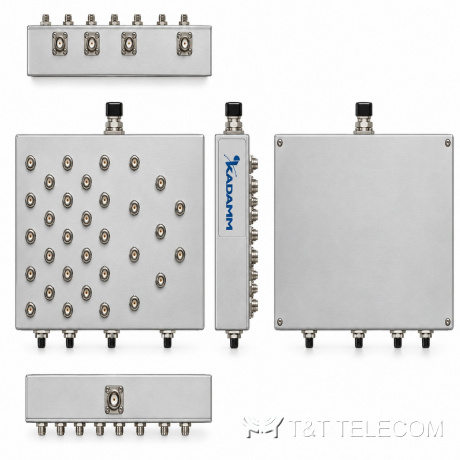

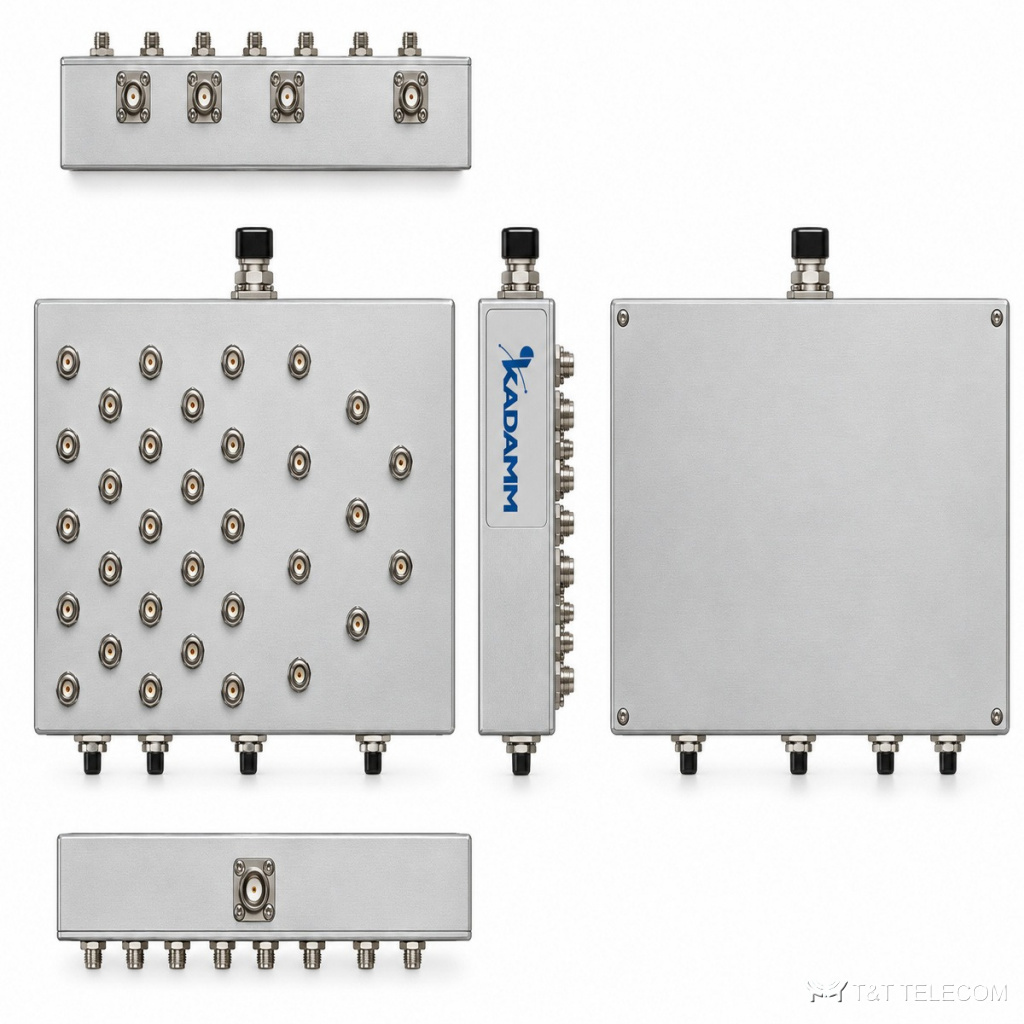

Мультиплексеры на 6–10 полос серии KADAMM МП-Ф-6 — 703–2690 МГц
Комбайнеры многодиапазонные
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM МП-Ф-6 — серия мультиплексоров на 6–10 полос в диапазоне 703–2690 МГц: от шести полос передачи до десяти раздельных полос приёма и передачи. Мощность 2–100 Вт, развязка от 35 до 50 дБ, разъёмы N и SMA — общий порт и входы полос по исполнению.
Принцип работы и конструкция
МП-Ф-6 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-Ф-6 — 703–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Допустимая мощность на вход МП-Ф-6 — 2–100 Вт.
Где применяют
- Репитеры и малые соты, где приём и передача разведены по отдельным портам.
- Многооператорные устройства с большим числом полос.
- Встраивание в оборудование.
- Для МП-Ф-6: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий (МП-Ф-6).
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | по исполнению, 703–2690 МГц |
| Число полос | 6–10 — по артикулу |
| Вносимые потери | по исполнению — см. таблицу |
| Развязка между портами | по исполнению — см. таблицу |
| Средняя мощность | 2–100 Вт (по исполнению) |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Полос | Полосы портов, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM МП-6-758/2690-N | 6 | 758–803 / 869–894 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 | ≤1,5 | ≥50 | 80 | общий порт N (розетка), входы полос SMA (розетка) | 260 × 185 × 36 мм |
| KADAMM МП-6-703/2615-SMA | 6 | 703–748 / 824–849 / 1710–1770 / 1850–1910 / 2500–2565 / 2575–2615 | ≤2,0 | ≥35 | 50 | SMA (розетка) | 185 × 165 × 39 мм |
| KADAMM МП-6-703/2615-SMA-2 | 6 | 703–748 / 824–849 / 1710–1770 / 1805–1910 / 2500–2565 / 2575–2615 | ≤2,0 | ≥35 | 50 | SMA (розетка) | 215 × 175 × 34 мм |
| KADAMM МП-6-758/2690-N-2 | 6 | 758–803 / 869–890 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 | ≤1,5 / ≤1,7 / ≤1,5. / ≤1,5 / ≤1,5 / ≤1,5 | ≥50 | 80 | SMA (розетка) | 260 × 181,7 × 36 мм |
| KADAMM МП-6-758/2690-N-3 | 6 | 758–803 / 869–894 / 1930–1990 / 2110–2170 / 2570–2615 / 2625–2690 | ≤2,0 | ≥35 | 16 | входы полос SMA (розетка), антенный порт N (розетка) | 192 × 125 × 36 мм |
| KADAMM МП-6-758/2690-SMA | 6 | 758–821 / 925–960 / 1805–1880 / 2110–2170 / 2300–2400 / 2570–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5 / ≤3,0 | ≥35 | 2 | SMA (розетка) | 225 × 172 × 34 мм |
| KADAMM МП-6-758/2690-N-4 | 6 | 758–803 / 869–894 / 1930–1990 / 2110–2200 / 2570–2615 / 2625–2690 | ≤2,0 | ≥35 | 100 | входы полос SMA (розетка), антенный порт N (розетка) | 180 × 135 × 36 мм |
| KADAMM МП-7-703/2620-SMA | 7 | 703–748 / 832–915 / 1710–1785 / 1920–1980 / 2300–2400 / 2500–2570 / 2575–2620 | ≤2,0 / ≤2,0 / ≤2,0 / ≤2,0 / ≤2,0 / ≤4,0 / ≤3,0 | ≥20 | 50 | SMA (розетка) | 235 × 175 × 34 мм |
| KADAMM МП-7-703/2690-SMA | 7 | 703–748 / 814–845 / 899–915,1 / 1710–1785 / 1920–1980 / 2300–2400 / 2496–2690 | ≤2,0 | ≥20 | 50 | SMA (розетка) | 235 × 175 × 34 мм |
| KADAMM МП-7-758/2690-N | 7 | 758–821 / 925–960 / 1805–1880 / 2110–2170 / 2300–2400 / 2570–2690 / 2620–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5 / ≤3,0 / ≤3,0 | ≥35 | 50 | общий порт N (розетка), входы полос SMA (розетка) | 212 × 150 × 38 мм |
| KADAMM МП-7-758/2690-N-2 | 7 | 758–803 / 859–894 / 915–960 / 1805–1880 / 2110–2170 / 2300–2400 / 2620–2690 | ≤0,8 | ≥50 | 35 | N (розетка) | 278 × 175 × 39 мм |
| KADAMM МП-7-758/2690-SMA | 7 | 758–803 / 860–894 / 945–960 / 1805–1880 / 2110–2170 / 2300–2400 / 2575–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5 / ≤3,0 | ≥35 | 20 | SMA (розетка) | 225 × 172 × 34 мм |
| KADAMM МП-7-758/2690-SMA-2 | 7 | 758–803 / 860–889 / 935–960 / 1805–1880 / 2110–2170 / 2300–2400 / 2496–2690 | ≤1,5 | ≥35 | 20 | SMA (розетка) | 245 × 172 × 34 мм |
| KADAMM МП-8-703/2615-SMA | 8 | 703–748 / 814–849 / 904–915,1 / 1710–1785 / 1920–1980 / 2300–2400 / 2500–2562 / 2575–2615 | ≤2,0 / ≤2,0 / ≤2,0 / ≤2,0 / ≤2,0 / ≤4,0 / ≤2,0 / ≤4,0 | ≥20 | 50 | SMA (розетка) | 235 × 175 × 34 мм |
| KADAMM МП-9-703/2170-SMA | 9 | 703–748 / 758–803 / 824–849 / 869–894 / 869–894 / 1710–1770 / 1850–1910 / 1930–1990 / 2110–2170 | ≤2,0 | ≥35 | 50 | SMA (розетка) | 230 × 150 × 38 мм |
| KADAMM МП-9-791/2170-SMA | 9 | 791–821 / 832–862 / 880–915 / 925–960 / 925–960 / 1710–1785 / 1805–1880 / 1920–1980 / 2110–2170 | ≤2,0 | ≥30 | 50 | SMA (розетка) | 225 × 150 × 39 мм |
| KADAMM МП-10-703/2170-N | 10 | 703–747 / 758–803 / 824–835 / 869–880 / 880–915 / 925–960 / 1710–1785 / 1805–1880 / 1920–1980 / 2110–2170 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,0 | ≥65 | 50 | выход TX N (розетка), остальные порты SMA (розетка) | 129 × 79 × 240 мм |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению: N (розетка); SMA (розетка); входы полос SMA (розетка), антенный порт N (розетка); выход TX N (розетка), остальные порты SMA (розетка); общий порт N (розетка), входы полос SMA (розетка) |
| Габариты | по исполнению — см. таблицу |
| Температура эксплуатации | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
Как подобрать МП-Ф-6
- Число полос — второе число артикула: МП-10 — десять полос.
- Потери — 1,5–2,0 дБ в зависимости от исполнения.
- Разъёмы — по таблице исполнений.
- Суммарная мощность передатчиков на входе МП-Ф-6 — не выше 2–100 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM МП-Ф-6 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
