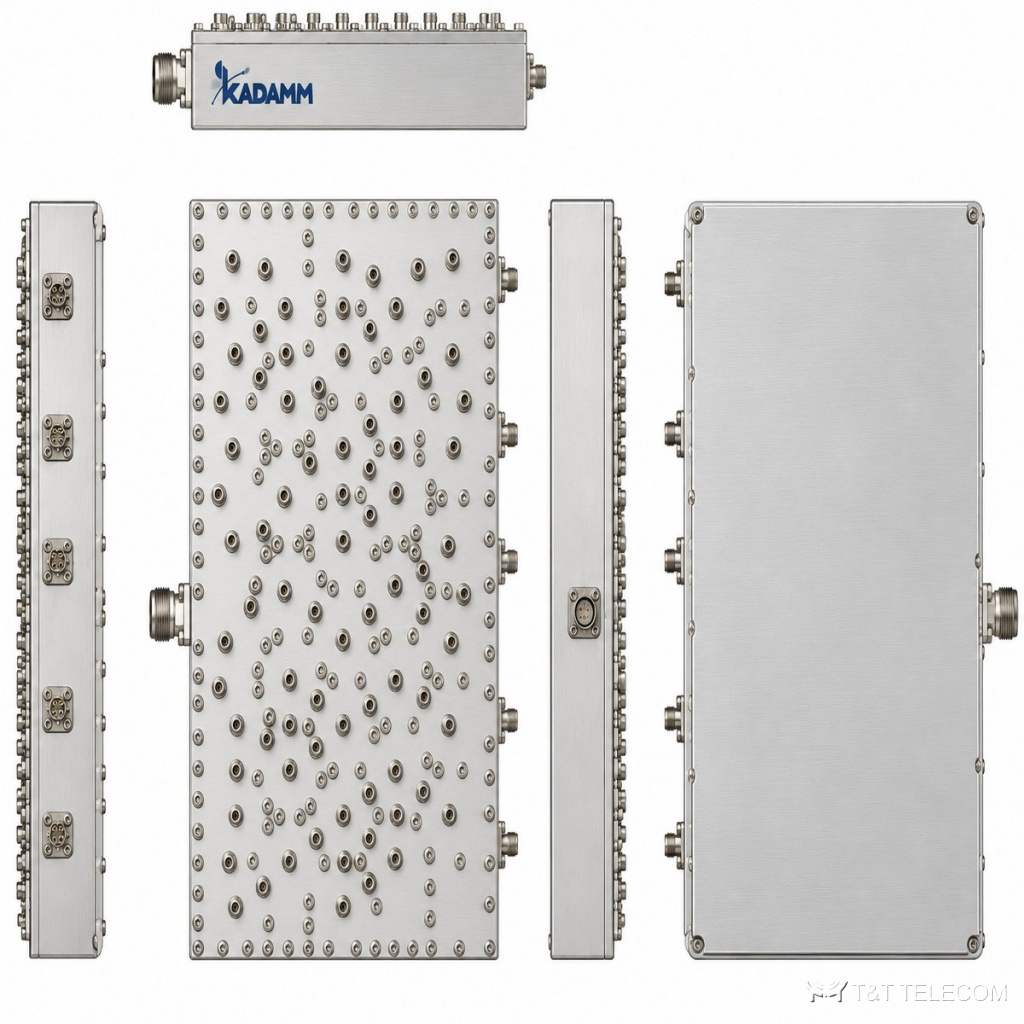

Мультиплексеры пятидиапазонные серии KADAMM МП-Ф-5 — 430–3594 МГц
Комбайнеры многодиапазонные
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM МП-Ф-5 — серия пятидиапазонных мультиплексоров от 430 до 3594 МГц: есть исполнения с радиосвязью 430–467 МГц и спутниковым L-диапазоном, наборы сотовых полос и 5G 3,5 ГГц. Мощность 1–400 Вт, развязка от 60 до 75 дБ у большинства исполнений, разъёмы N, SMA, TNC или 7/16 DIN.
Устройство и принцип работы
МП-Ф-5 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-Ф-5 — 430–3594 МГц, в неё попадают LTE-450, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
Допустимая мощность на вход МП-Ф-5 — 1–400 Вт.
Где применяют
- Многосистемные установки, где пять служб идут на одну антенну.
- Репитеры с раздельными трактами.
- Объекты с радиосвязью и сотовыми сетями.
- Объединение нескольких диапазонов на одну антенну или фидер (МП-Ф-5).
- Распределённые системы покрытия зданий (МП-Ф-5).
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | по исполнению, 430–3594 МГц |
| Число полос | 5 — по артикулу |
| Вносимые потери | по исполнению — см. таблицу |
| Развязка между портами | по исполнению — см. таблицу |
| Средняя мощность | 1–400 Вт (по исполнению) |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Полос | Полосы портов, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM МП-5-430/3594-716 | 5 | 430–467 / 703–862 / 1525–1626 / 2400–2495 / 3410–3594 | ≤1,0 | ≥60 | 120 | входы полос N (розетка) | 134 × 175 × 91 мм |
| KADAMM МП-5-703/2570-SMA | 5 | 703–748 / 824–849 / 1710–1770 / 1850–1910 / 2500–2570 | ≤2,0 | ≥70 | 50 | SMA (розетка) | 129 × 116 × 65 мм |
| KADAMM МП-5-703/2690-716 | 5 | 703–862 / 880–960 / 1710–1880 / 1920–2170 / 2500–2690 | ≤1,0 | ≥60 | 120 | входы полос N (розетка) | 156 × 190 × 80 мм |
| KADAMM МП-5-729/2360-N | 5 | 729–768 / 859–894 / 1930–1995 / 2110–2180 / 2350–2360 | ≤0,6 / ≤0,6 / ≤0,6 / ≤0,6 / ≤1,1 | ≥60 | 80 | общий порт N (розетка), входы полос SMA (розетка) | 260 × 182 × 36 мм |
| KADAMM МП-5-758/2170-N | 5 | 758–803 / 869–880 / 925–960 / 1805–1880 / 2110–2170 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 | ≥70 / ≥75 / ≥75 / ≥75 / ≥60 | 60 | выход TX N (розетка), остальные порты SMA (розетка) | 129 × 116 × 68 мм |
| KADAMM МП-5-758/2690-SMA | 5 | 758–803 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,4 | ≥75 / ≥75 / ≥75 / ≥60 / ≥70 | 50 | SMA (розетка) | 129 × 116 × 74 мм |
| KADAMM МП-5-758/2690-N | 5 | 758–803 / 869–894 / 1930–1990 / 2110–2170 / 2620–2690 | ≤1,3 / ≤1,2 / ≤1,3 / ≤1,2 / ≤1,2 | ≥65 | 60 | общий порт N (розетка), входы полос SMA (розетка) | 260 × 182 × 36 мм |
| KADAMM МП-5-758/2690-TNC | 5 | 758–821 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,0 | ≥80 | 20 | общий порт TNC (розетка), остальные порты SMA (розетка) | 210 × 184 × 39 мм |
| KADAMM МП-5-758/2690-N-2 | 5 | 758–803 / 869–894 / 1930–1990 / 2110–2170 / 2620–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,4 | ≥75 / ≥75 / ≥75 / ≥60 / ≥70 | 60 | общий порт N (розетка), входы полос SMA (розетка) | 129 × 116 × 74 мм |
| KADAMM МП-5-758/2690-N-3 | 5 | 758–821 / 925–960 / 1805–1880 / 2110–2200 / 2620–2690 | ≤1,5 | ≥65 | 80 | общий порт N (розетка), входы полос SMA (розетка) | 260 × 181,7 × 36 мм |
| KADAMM МП-5-758/2690-SMA-2 | 5 | 758–803 / 869–894 / 1930–1990 / 2100–2170 / 2570–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5 / ≤3,3 | ≥35 | 2 | SMA (розетка) | 225 × 172 × 34 мм |
| KADAMM МП-5-758/2690-SMA-3 | 5 | 758–821 / 925–960 / 1805–1880 / 2110–2170 / 2300–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,0 | ≥80 | 20 | SMA (розетка) | 210 × 184 × 39 мм |
| KADAMM МП-5-758/2690-SMA-4 | 5 | 758–803 / 869–894 / 1930–1990 / 2110–2170 / 2620–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,4 | ≥75 / ≥75 / ≥75 / ≥60 / ≥70 | 50 | SMA (розетка) | 129 × 116 × 74 мм |
| KADAMM МП-5-791/2690-SMA | 5 | 791–821 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,4 | ≥75 / ≥75 / ≥75 / ≥60 / ≥70 | 50 | SMA (розетка) | 129 × 116 × 74 мм |
| KADAMM МП-5-791/2690-N | 5 | 791–821 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 | ≤0,75 / ≤0,75 / ≤0,5 / ≤0,5 / ≤0,5 | ≥40 | 250 | общий порт N (розетка), входы полос SMA (розетка) | 160 × 198 × 38 мм |
| KADAMM МП-5-791/2690-N-2 | 5 | 791–821 / 925–960 / 1805–1880 / 2110–2170 / 2550–2690 | ≤0,75 / ≤0,75 / ≤0,5 / ≤0,5 / ≤0,5 | ≥40 | 250 | общий порт N (розетка), входы полос SMA (розетка) | 160 × 198 × 38 мм |
| KADAMM МП-5-791/2690-SMA-2 | 5 | 791–821 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 | ≤1,0 | ≥25 | 50 | SMA (розетка) | 115 × 105 × 65 мм |
| KADAMM МП-5-703/1980-SMA | 5 | 824–835 / 880–915 / 703–748 / 1710–1785 / 1920–1980 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 | ≥70 | 50 | SMA (розетка) | 129 × 116 × 68 мм |
| KADAMM МП-5-824/2400-SMA | 5 | 824–849 / 880–915 / 1710–1785 / 1920–1980 / 2300–2400 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,4 | ≥45 | 1 | SMA (розетка) | 116 × 116 × 74 мм |
| KADAMM МП-5-824/2570-N | 5 | 824–834 / 880–915 / 1710–1785 / 1900–1960 / 2100–2570 | ≤1,4 / ≤1,0 / ≤0,7 / ≤0,7 / ≤0,7 | ≥90 | 3 | N (розетка) | 200 × 140 × 36 мм |
| KADAMM МП-5-824/2690-N | 5 | 824–875 / 880–960 / 1710–1880 / 1920–2170 / 2500–2690 | ≤2,0 / ≤1,5 / ≤1,1 / ≤1,1 / ≤1,1 | ≥20 / ≥20 / ≥50 / ≥50 / ≥50 | 400 | N (розетка) | 190 × 156 × 80 мм |
| KADAMM МП-5-830/2570-SMA | 5 | 830–867 / 875–915 / 1705–1785 / 1915–1985 / 2495–2570 | ≤1,0 / ≤1,0 / ≤0,8 / ≤0,8 / ≤0,8 | ≥30 | 1 | SMA (розетка) | 215 × 140 × 34 мм |
| KADAMM МП-5-859/2400-SMA | 5 | 859–894 / 925–960 / 1805–1880 / 2110–2170 / 2300–2400 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,4 | ≥75 / ≥75 / ≥75 / ≥60 / ≥60 | 50 | SMA (розетка) | 129 × 116 × 74 мм |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению: N (розетка); SMA (розетка); входы полос N (розетка); выход TX N (розетка), остальные порты SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); общий порт TNC (розетка), остальные порты SMA (розетка) |
| Габариты | по исполнению — см. таблицу |
| Температура эксплуатации | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
Как подобрать МП-Ф-5
- Исполнение выбирают по набору полос в таблице.
- Разъёмы — по исполнению: общий порт и входы полос могут различаться.
- Мощность до 400 Вт у старших исполнений.
- Суммарная мощность передатчиков на входе МП-Ф-5 — не выше 1–400 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM МП-Ф-5 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
