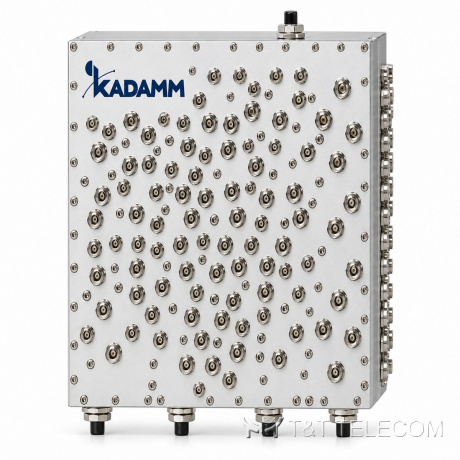

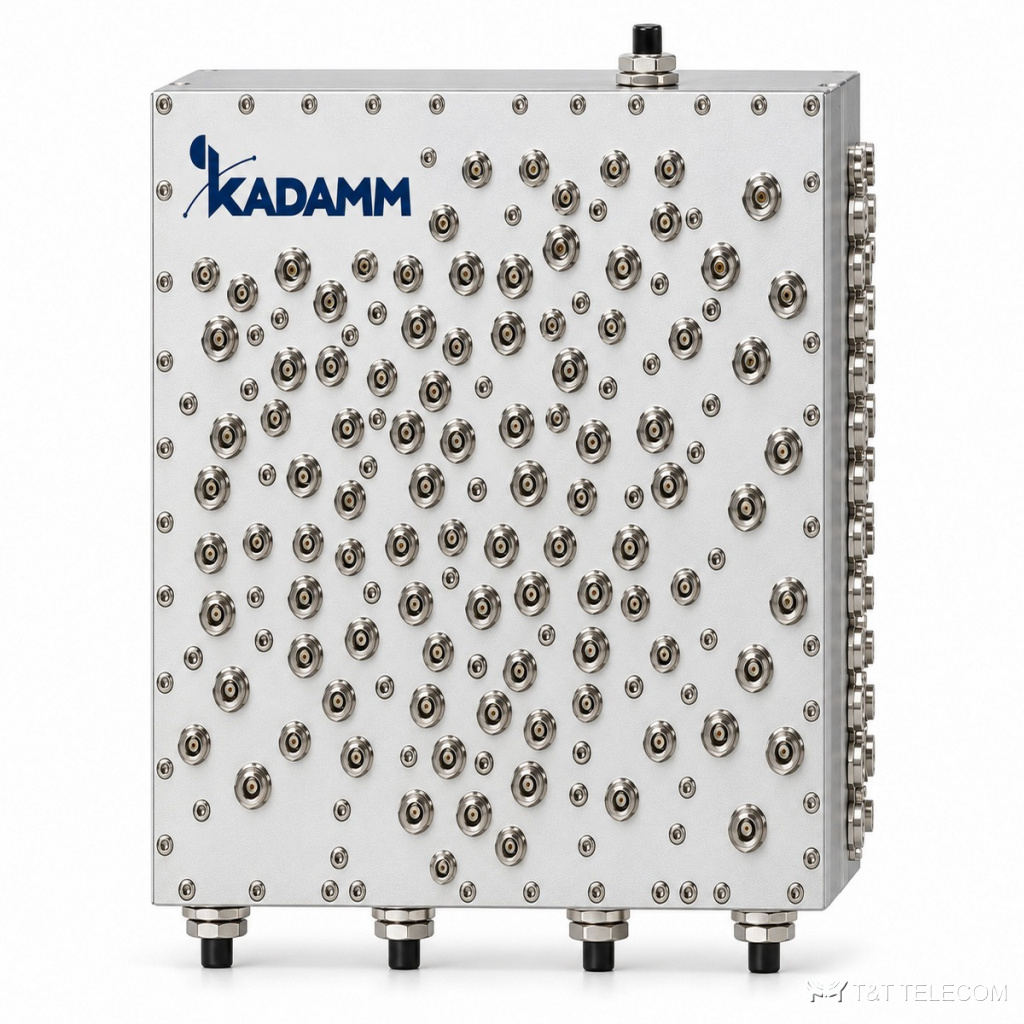

Мультиплексеры четырёхдиапазонные серии KADAMM МП-Ф-4 — 720–2690 МГц

Name: Мультиплексеры четырёхдиапазонные серии KADAMM МП-Ф-4 — 720–2690 МГц
Brand: KADAMM
SKU: KADAMM МП-Ф-4

Комбайнеры многодиапазонные

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM МП-Ф-4 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM МП-Ф-4 — серия четырёхдиапазонных мультиплексоров для 720–2690 МГц: исполнения под планы частот 700 / 850 / AWS / PCS и под европейские полосы 900 / 1800 / 2100 / 2300. Мощность 1–200 Вт, развязка от 17,5 до 55 дБ, разъёмы SMA или общий порт N со входами SMA.

Принцип работы и конструкция

МП-Ф-4 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-Ф-4 — 720–2690 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.

Допустимая мощность на вход МП-Ф-4 — 1–200 Вт.

Где применяют

Репитеры и системы покрытия с четырьмя полосами.
Оборудование под разные планы частот.
Встраивание в блоки с разъёмами SMA.
Объединение нескольких диапазонов на одну антенну или фидер — МП-Ф-4.
Распределённые системы покрытия зданий — МП-Ф-4.

Технические характеристики

Параметр	Значение
Полосы портов	по исполнению, 720–2690 МГц
Число полос	4 — по артикулу
Вносимые потери	по исполнению — см. таблицу
Развязка между портами	по исполнению — см. таблицу
Средняя мощность	1–200 Вт (по исполнению)
Волновое сопротивление	50 Ом

Исполнения

Артикул	Полос	Полосы портов, МГц	Потери, дБ	Развязка, дБ	Мощность, Вт	Разъёмы	Габариты
KADAMM МП-4-720/2690-SMA	уточняйте у менеджера	720–960 / 1800–2170 / 2300–2400 / 2500–2615 / 2625–2690	≤2,0	≥35	50	SMA (розетка)	155 × 138 × 36 мм
KADAMM МП-4-729/2200-N	4	729–756 / 859–894 / 1930–1990 / 2110–2200	≤0,8	≥55	200	общий порт N (розетка), входы полос SMA (розетка)	260 × 180 × 40 мм
KADAMM МП-4-777/1910-SMA	4	777–787 / 814–849 / 1710–1780 / 1850–1910	≤1,0	≥55	50	SMA (розетка)	260 × 180 × 40 мм
KADAMM МП-4-780/934-N	уточняйте у менеджера	780–820 / 885–934	≤0,5 / ≤4,0	≥50	50	порты 1 и 2 N (розетка), входы полос SMA (розетка)	170 × 150 × 46 мм
KADAMM МП-4-824/1980-SMA	4	824–845 / 880–915 / 1710–1785 / 1920–1980	≤2,0	≥45	1	SMA (розетка)	180 × 103 × 34 мм
KADAMM МП-4-824/1990-SMA	4	824–849 / 869–894 / 1805–1910 / 1930–1990	≤2,0 / ≤1,5 / ≤2,0 / ≤1,5	≥65 / ≥20 / ≥65 / ≥20	1	SMA (розетка)	155 × 110 × 25,5 мм
KADAMM МП-4-824/1990-SMA-2	4	824–849 / 869–894 / 1850–1910 / 1930–1990	≤2,0 / ≤1,5 / ≤2,0 / ≤1,5	≥48	1	SMA (розетка)	155 × 110 × 25,5 мм
KADAMM МП-4-880/1880-SMA	4	880–915 / 925–960 / 1710–1785 / 1805–1880	≤1,5	≥85	20	SMA (розетка)	200 × 90 × 80 мм
KADAMM МП-4-880/1880-SMA-2	4	880–915 / 925–960 / 1710–1785 / 1805–1880	≤2,0 / ≤1,5 / ≤2,0 / ≤1,5	≥65 / ≥20 / ≥65 / ≥20	1	SMA (розетка)	155 × 110 × 25,5 мм
KADAMM МП-4-880/1880-SMA-3	4	880–915 / 925–960 / 1710–1785 / 1805–1880	≤2,0 / ≤1,5 / ≤2,0 / ≤1,5	≥48	1	SMA (розетка)	155 × 110 × 25,5 мм
KADAMM МП-4-880/2400-SMA	4	880–915 / 1710–1785 / 1920–1980 / 2300–2400	≤1,0	≥17,5	20	SMA (розетка)	135 × 100 × 34 мм

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	по исполнению: SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); порты 1 и 2 N (розетка), входы полос SMA (розетка)
Габариты	по исполнению — см. таблицу
Температура эксплуатации	уточняйте у менеджера
Масса	уточняйте у менеджера

Как подобрать МП-Ф-4

Исполнение выбирают по набору полос.
Мощность — от 1 до 200 Вт по исполнению.
Число полос МП-4-720/2690-SMA уточняйте при заказе.
Суммарная мощность передатчиков на входе МП-Ф-4 — не выше 1–200 Вт, с запасом на пиковые значения.

Поставка

Подберём исполнение KADAMM МП-Ф-4 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
