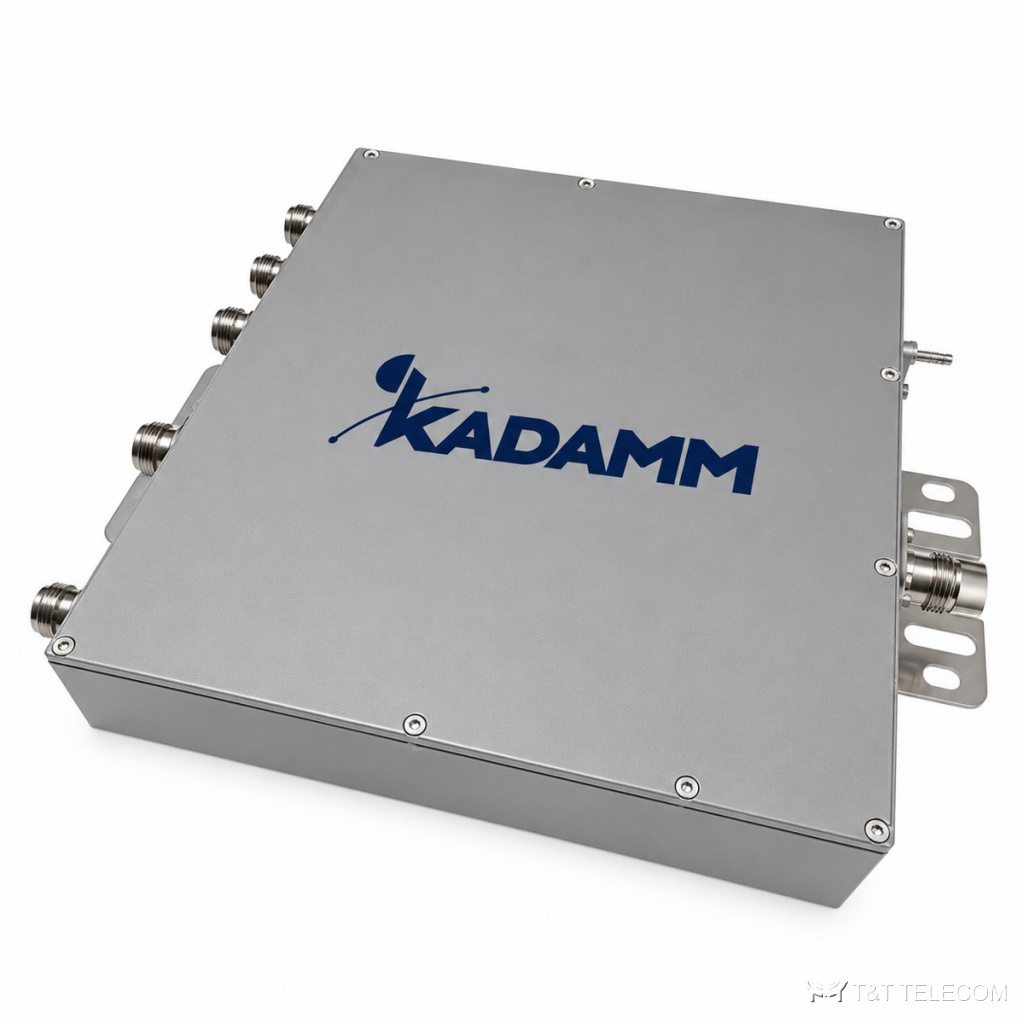

Мультиплексор KADAMM МП-5-800+2200+3500+3600+4000 — 617–960 / 1695–2690 / 3450–3550 / 3560–3690 / 3700–4200 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM МП-5-800+2200+3500+3600+4000 — мультиплексор для площадок с несколькими сетями 5G NR: два широких порта 617–960 и 1695–2690 МГц и три канала 5G — 3450–3550, 3560–3690 и 3700–4200 МГц. Мощность 150 Вт, PIM3 до −161 дБн, КСВН до 1,3, разъёмы 4.3-10.
Устройство и принцип работы
МП-5-800+2200+3500+3600+4000 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-5-800+2200+3500+3600+4000 — 617–960 / 1695–2690 / 3450–3550 / 3560–3690 / 3700–4200 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Пассивная интермодуляция МП-5-800+2200+3500+3600+4000 — не более −161 дБн при 2 × 43 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. КСВН МП-5-800+2200+3500+3600+4000 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход МП-5-800+2200+3500+3600+4000 — 150 Вт. Разъёмы МП-5-800+2200+3500+3600+4000: 4.3-10 (розетка).
Вносимые потери МП-5-800+2200+3500+3600+4000 — не более 0,5 дБ / не более 0,5 дБ / не более 1,0 дБ / не более 1,0 дБ / не более 1,0 дБ. Выходов: 5. Развязка между портами не менее 30 / не менее 30 / не менее 30 / не менее 30 / не менее 20 дБ. Конструкция МП-5-800+2200+3500+3600+4000: защита IP65; работает при −20…+60 °C.
Где применяют
- Площадки, где три оператора 5G и общие сотовые полосы идут на одну антенну.
- Многооператорные DAS с 5G NR.
- Сокращение числа фидеров.
- Объединение нескольких диапазонов на одну антенну или фидер — МП-5-800+2200+3500+3600+4000.
- Распределённые системы покрытия зданий — МП-5-800+2200+3500+3600+4000.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 617–960 / 1695–2690 / 3450–3550 / 3560–3690 / 3700–4200 МГц |
| Мощность | 150 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−161 дБн при 2 × 43 дБм |
| КСВН | ≤1,3 |
| Развязка / подавление | ≥30 дБ / ≥30 дБ / ≥30 дБ / ≥30 дБ / ≥20 дБ |
| Вносимые потери | ≤0,5 дБ / ≤0,5 дБ / ≤1,0 дБ / ≤1,0 дБ / ≤1,0 дБ |
Исполнения
| Артикул | Полосы каналов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM МП-5-800+2200+3500+3600+4000 | 617–960 / 1695–2690 / 3450–3550 / 3560–3690 / 3700–4200 | 617–960 / 1695–2690 / 3450–3550 / 3560–3690 / 3700–4200 | 150 Вт | ≤1,3 | ≤−161 дБн при 2 × 43 дБм | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+60 °C |
| Степень защиты | IP65 |
Как подобрать МП-5-800+2200+3500+3600+4000
- Потери — 0,5 дБ в широких портах и до 1 дБ в каналах 5G.
- Развязка 30 дБ, у верхнего канала — 20 дБ.
- Мощность 150 Вт.
- Суммарная мощность передатчиков на входе МП-5-800+2200+3500+3600+4000 — не выше 150 Вт, с запасом на пиковые значения.
- Если на МП-5-800+2200+3500+3600+4000 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −161 дБн при 2 × 43 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM МП-5-800+2200+3500+3600+4000 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −161 дБн при 2 × 43 дБм?
Чем ниже это значение у МП-5-800+2200+3500+3600+4000, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у МП-5-800+2200+3500+3600+4000 — не больше 1,7 %, остальное уходит в антенну.
