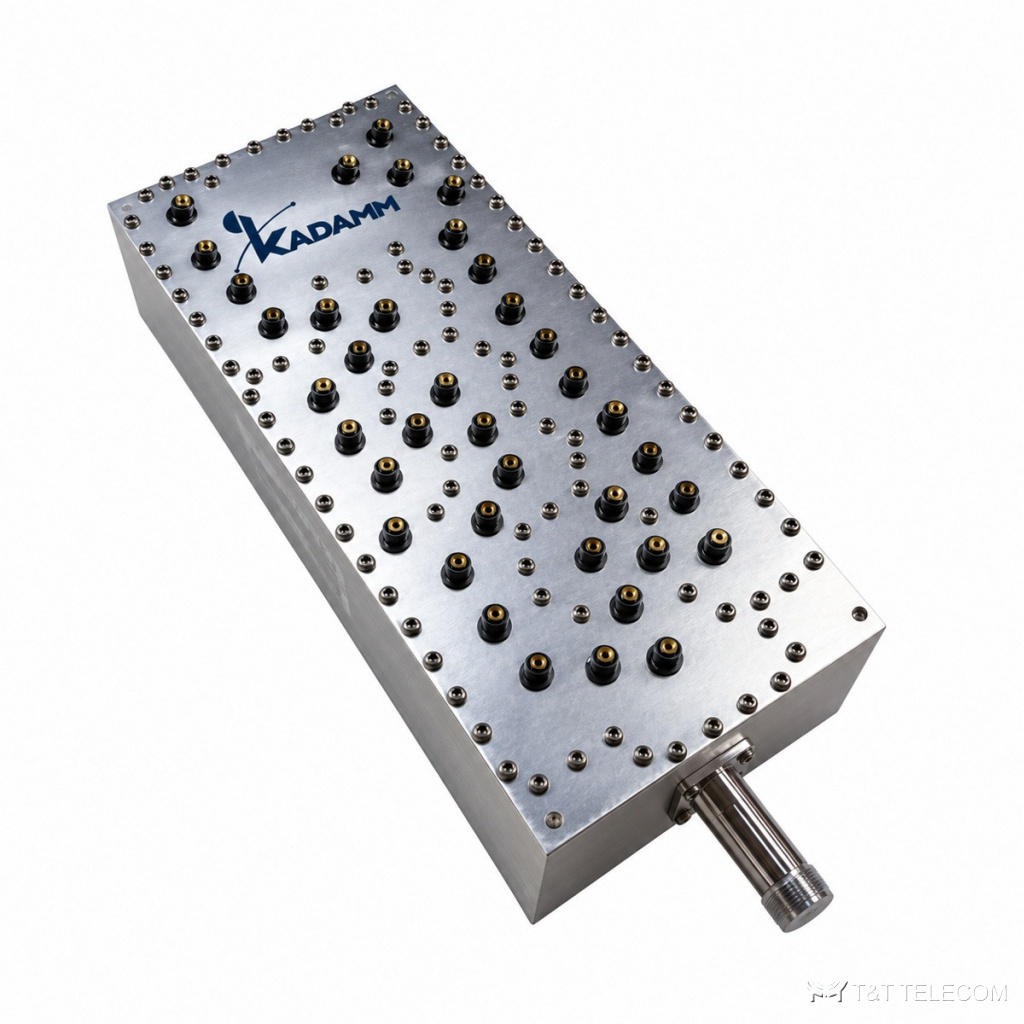

KADAMM МП-5-700+800+2000+2100+3600 — мультиплексор на пять портов: 703–748, 758–803, 1920–1980, 2110–2170 и 3300–3800 МГц. Приём и передача LTE 700 и 2100 разведены по отдельным портам с развязкой не менее 90 дБ. Потери 1,5 дБ, мощность 60 Вт, разъёмы N или SMA.
Принцип работы и конструкция
МП-5-700+800+2000+2100+3600 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-5-700+800+2000+2100+3600 — 703–748 / 758–803 / 1920–1980 / 2110–2170 / 3300–3800 МГц, в неё попадают 5G NR 3,3–3,8 ГГц (n78).
Допустимая мощность на вход МП-5-700+800+2000+2100+3600 — 60 Вт. Разъёмы МП-5-700+800+2000+2100+3600: N или SMA (розетка). Вносимые потери МП-5-700+800+2000+2100+3600 — 1,5 дБ. Выходов: 5. Развязка между портами не менее 90 дБ. Конструкция МП-5-700+800+2000+2100+3600: защита IP67; работает при −25…+65 °C.
Где применяют
- Репитеры и малые соты с раздельными трактами приёма и передачи.
- Системы с LTE 700, UMTS / LTE 2100 и 5G NR.
- Встраивание в оборудование.
- Для МП-5-700+800+2000+2100+3600: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий (МП-5-700+800+2000+2100+3600).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 703–748 / 758–803 / 1920–1980 / 2110–2170 / 3300–3800 МГц |
| Мощность | 60 Вт |
| Волновое сопротивление | 50 Ом |
| Возвратные потери, дБ | не менее 15 |
| Вносимые потери | 1,5 дБ |
| Развязка / подавление | не менее 90 дБ |
Исполнения
| Артикул | Полосы каналов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM МП-5-700+800+2000+2100+3600 | 703–748 / 758–803 / 1920–1980 / 2110–2170 / 3300–3800 | 703–748 / 758–803 / 1920–1980 / 2110–2170 / 3300–3800 | 60 Вт | возвратные потери, дБ: не менее 15 | — | N или SMA (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N или SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −25…+65 °C |
| Степень защиты | IP67 |
Как подобрать МП-5-700+800+2000+2100+3600
- Развязка 90 дБ позволяет приёму и передаче работать без дуплексеров.
- Мощность до 60 Вт.
- Тип разъёмов — N или SMA — указывают при заказе.
- Суммарная мощность передатчиков на входе МП-5-700+800+2000+2100+3600 — не выше 60 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM МП-5-700+800+2000+2100+3600 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
