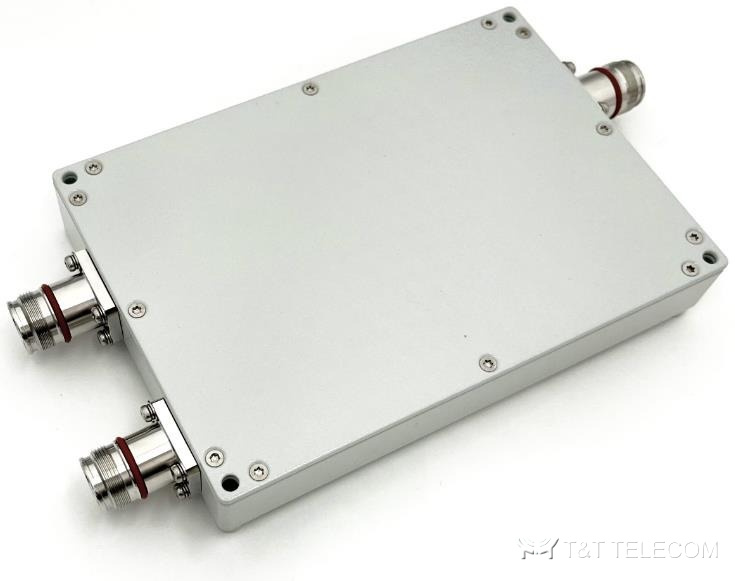

KADAMM МП-Ф-2 — серия резонаторных комбайнеров на две полосы: 16 исполнений с портами от 80 до 4200 МГц. В серии есть широкие разделители радиосвязи и сотовой связи (80–520 / 694–2700, 350–1000 / 1427–2690 МГц) и узкие пары TDD — 2300 / 2600, 2300 / 3500, 2600 / 3500 МГц. Мощность от 10 до 400 Вт, развязка от 20 до 100 дБ, разъёмы 4.3-10, N или SMA — по исполнению.
Принцип работы и конструкция
МП-Ф-2 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-Ф-2 — 80–4200 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
Допустимая мощность на вход МП-Ф-2 — 10–400 Вт.
Где применяют
- Объединение радиосвязи и сотовых полос в одном кабеле DAS — исполнения на 80–960 / 1427–2700 МГц.
- Разделение близких полос TDD 2300, 2600 и 3500 МГц в репитерах и малых сотах.
- Компактные модули с разъёмами SMA для встраивания в оборудование.
- Объединение нескольких диапазонов на одну антенну или фидер — МП-Ф-2.
- Распределённые системы покрытия зданий (МП-Ф-2).
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | по исполнению, 80–4200 МГц |
| Число полос | 2 — по артикулу |
| Вносимые потери | по исполнению — см. таблицу |
| Развязка между портами | по исполнению — см. таблицу |
| Средняя мощность | 10–400 Вт (по исполнению) |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Полос | Полосы портов, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM МП-2-80/2700-4.3-10 | 2 | 80–520 / 694–2700 | ≤0,4 / ≤0,6 | ≥50 | 120 | 4.3-10 (розетка) | 187,2 × 130,4 × 31,8 мм |
| KADAMM МП-2-1200/2300-SMA | 2 | 1200–1300 / 2100–2300 | ≤1,6 | ≥100 | 10 | SMA (розетка) | 166,64 × 40,64 × 16,26 мм |
| KADAMM МП-2-2300/2615-SMA | 2 | 2300–2400 / 2575–2615 | ≤1,0 / ≤2,3 | ≥60 | 30 | SMA (розетка) | 91 × 59 × 24,5 мм |
| KADAMM МП-2-2300/2690-SMA | 2 | 2300–2400 / 2496–2690 | ≤0,6 | ≥90 | 50 | SMA (розетка) | 120 × 70 × 24 мм |
| KADAMM МП-2-2300/2690-SMA-2 | 2 | 2300–2400 / 2496–2690 | ≤1,0 / ≤0,8 | ≥60 | 50 | SMA (розетка) | 91 × 59 × 24,5 мм |
| KADAMM МП-2-2300/3800-SMA | 2 | 2300–2400 / 3300–3800 | ≤0,9 | ≥60 | 30 | SMA (розетка) | 91 × 59 × 24,5 мм |
| KADAMM МП-2-2575/3800-SMA | 2 | 2575–2615 / 3300–3800 | ≤2,6 / ≤0,8 | ≥40 | 30 | SMA (розетка) | 91 × 59 × 24,5 мм |
| KADAMM МП-2-350/2690-4.3-10 | 2 | 350–1000 / 1427–2690 | ≤0,4 | ≥55 | 300 | 4.3-10 (розетка) | 205 × 100 × 45 мм |
| KADAMM МП-2-380/2690-4.3-10 | 2 | 380–960 / 1427–2690 | ≤0,5 | ≥50 | 250 | 4.3-10 (розетка) | 161 × 83,5 × 35 мм |
| KADAMM МП-2-380/2690-4.3-10-2 | 2 | 380–960 / 1427–2690 | ≤0,4 | ≥50 | 300 | 4.3-10 (розетка) | 173 × 100 × 45 мм |
| KADAMM МП-2-380/2700-N | 2 | 380–960 / 1695–2700 | ≤0,3 | ≥55 | 200 | N (розетка) | 161 × 83,5 × 30 мм |
| KADAMM МП-2-433/2500-716 | 2 | 433–434 / 2400–2500 | ≤0,3 | ≥20 | 400 | уточняйте у менеджера | 135 × 85 × 48 мм |
| KADAMM МП-2-698/2690-N | 2 | 698–2200 / 2400–2690 | ≤1,5 / ≤2,0 | ≥50 | 20 | N (розетка) | 85 × 65 × 22 мм |
| KADAMM МП-2-698/4200-N | 2 | 698–2690 / 3300–4200 | ≤0,3 | ≥30 / ≥60 | 200 | N (розетка) | 145 × 85 × 37 мм |
| KADAMM МП-2-869/1990-SMA | 2 | 869–894 / 1930–1990 | ≤1,2 | ≥50 | 40 | SMA (розетка) | 100 × 97 × 30 мм |
| KADAMM МП-2-925/1880-SMA | 2 | 925–960 / 1805–1880 | ≤1,2 | ≥50 | 40 | SMA (розетка) | 100 × 97 × 30 мм |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению: 4.3-10 (розетка); N (розетка); SMA (розетка); уточняйте у менеджера |
| Габариты | по исполнению — см. таблицу |
| Температура эксплуатации | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
Как подобрать МП-Ф-2
- Исполнение выбирают по паре полос — она указана в таблице и в артикуле.
- Мощность сильно различается: 10–50 Вт у малых SMA-исполнений, 120–400 Вт у исполнений с 4.3-10, N и 7/16.
- Для близких полос смотрите развязку: от 40 до 100 дБ в зависимости от исполнения.
- Суммарная мощность передатчиков на входе МП-Ф-2 — не выше 10–400 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM МП-Ф-2 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
