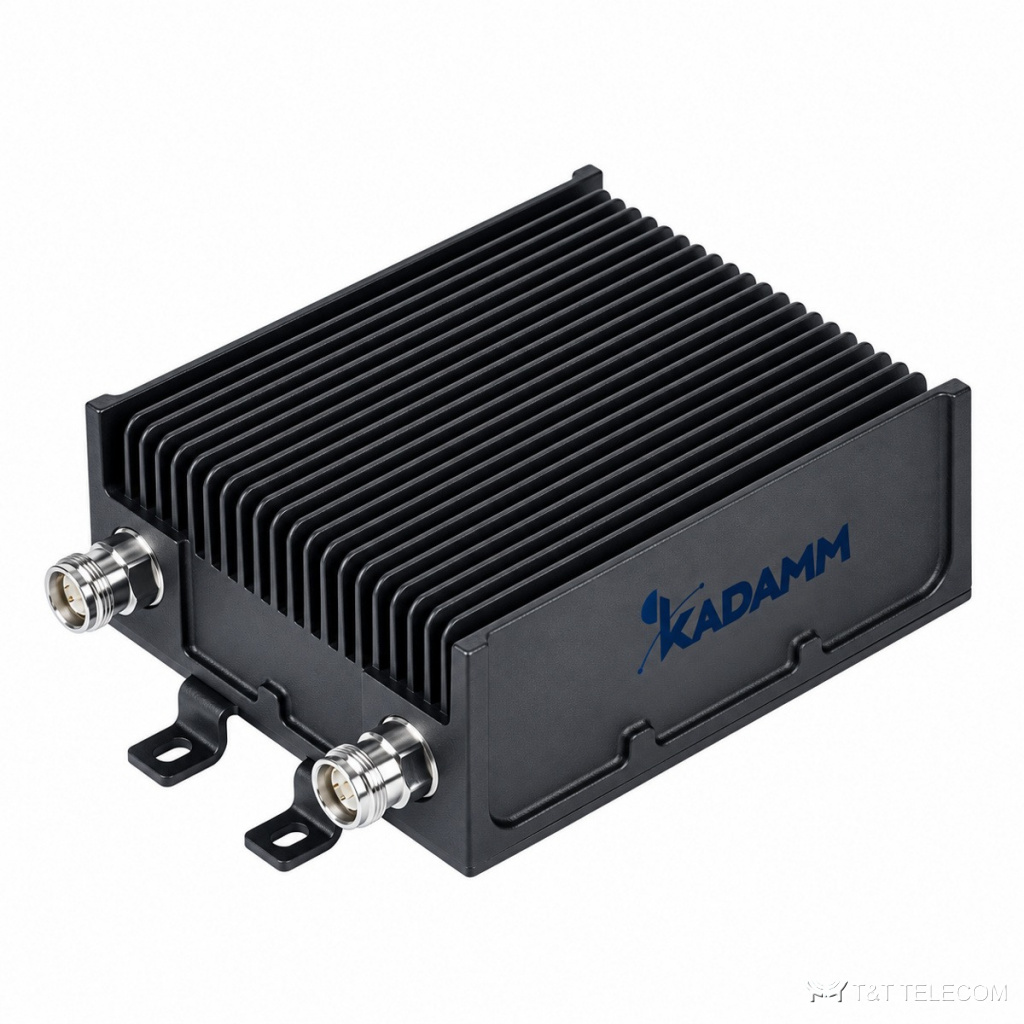

KADAMM КМ-СЧ-03 — комбайнер одного диапазона: оба входа работают в общей полосе 698–3800 МГц и сводятся в один выход. Потери 3,1 ± 0,6 дБ, развязка входов от 23 дБ, до 100 Вт на вход. Корпус IP65 для помещений и улицы, разъёмы N, 4.3-10 или 7-16 по заказу.
Устройство и принцип работы
КМ-СЧ-03 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-СЧ-03 — 698–3800 МГц (общая полоса всех портов), в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Пассивная интермодуляция КМ-СЧ-03 — до −160 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН КМ-СЧ-03 — не более 1,25: обратно отражается не больше 1,2 % подводимой мощности. Допустимая мощность на вход КМ-СЧ-03 — 100 Вт. Разъёмы КМ-СЧ-03: N, 4.3-10 или 7-16 (розетка) — по заказу.
Вносимые потери КМ-СЧ-03 — 3,1 ± 0,6 дБ. Развязка между портами не менее 23 дБ. Проход постоянного тока: порт 1 — порт 3: есть, порт 2 — порт 3: нет. Конструкция КМ-СЧ-03: габариты 176 × 145 × 67 мм (без разъёмов и кронштейна); масса 2,5 кг (N, 4,3-10), 2,6 кг (7-16); крепление: настенный; защита IP65 (для помещений и улицы); работает при −35…+65 °C.
Где применяют
- Объединение двух источников одного диапазона в общий фидер DAS.
- Подключение второго оператора или второго сектора к той же антенне.
- Тракты, где нужна передача DC/AISG по одному из входов.
- Объединение нескольких диапазонов на одну антенну или фидер — КМ-СЧ-03.
- Для КМ-СЧ-03: распределённые системы покрытия зданий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–3800 МГц (общая полоса всех портов) |
| Вносимые потери | 3,1 ± 0,6 дБ |
| Развязка входов | ≥23 дБ |
| КСВН | ≤1,25 |
| PIM3 (2 × 43 дБм) | ≤−160 / ≤−155 / ≤−150 дБн — по исполнению |
| Проход DC / AISG | порт 1 — порт 3: есть, порт 2 — порт 3: нет |
| Входная мощность | до 100 Вт на входной порт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | PIM3 (2 × 43 дБм) | Разъёмы | Мощность на вход |
|---|---|---|---|
| KADAMM КМ-СЧ-03 | ≤−160 дБн | N, 4.3-10 или 7-16 — по заказу | 100 Вт |
| KADAMM КМ-СЧ-03-П155 | ≤−155 дБн | N, 4.3-10 или 7-16 — по заказу | 100 Вт |
| KADAMM КМ-СЧ-03-П150 | ≤−150 дБн | N, 4.3-10 или 7-16 — по заказу | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N, 4.3-10 или 7-16 (розетка) — по заказу |
| Габариты | 176 × 145 × 67 мм (без разъёмов и кронштейна) |
| Масса | 2,5 кг (N, 4.3-10), 2,6 кг (7-16) |
| Цвет | светло-серый (по заказу — другой) |
| Монтаж | настенный |
| Температура эксплуатации | −35…+65 °C |
| Относительная влажность | до 95 % |
| Степень защиты | IP65 (для помещений и улицы) |
Как подобрать КМ-СЧ-03
- Три исполнения по интермодуляции: −160, −155 и −150 дБн (индексы -П155 и -П150).
- Постоянный ток и AISG проходят только по пути порт 1 — порт 3.
- Масса 2,5–2,6 кг, монтаж на стену.
- Суммарная мощность передатчиков на входе КМ-СЧ-03 — не выше 100 Вт, с запасом на пиковые значения.
- Если на КМ-СЧ-03 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (до −160 дБн), иначе выигрыш теряется.
