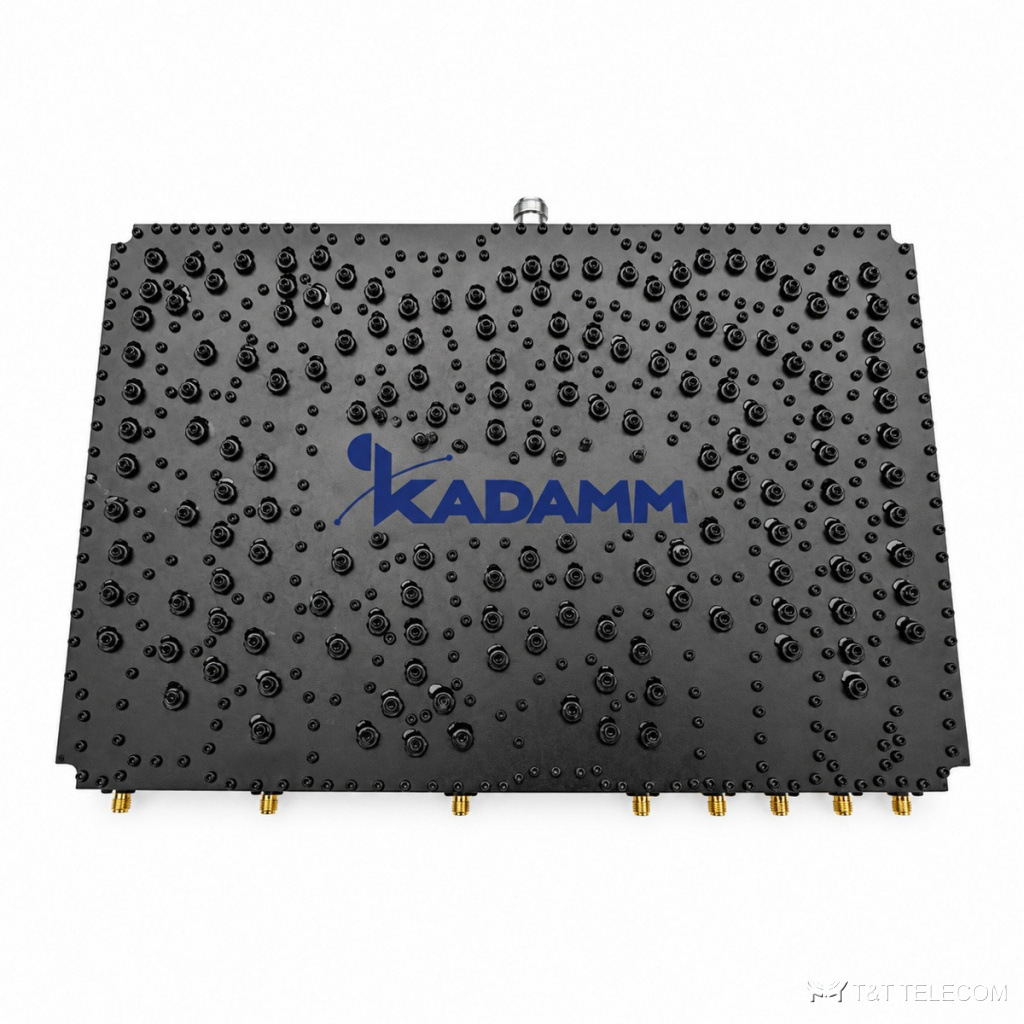

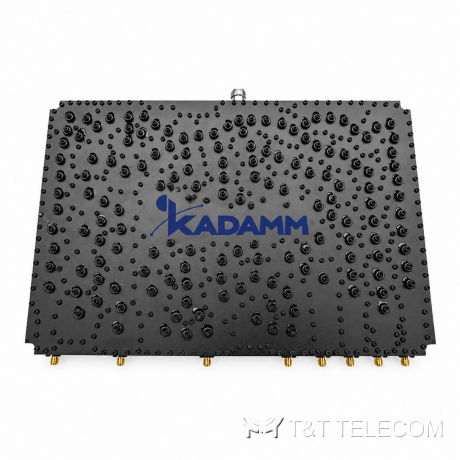

KADAMM КМ-8-02 — восьмиполосный комбайнер с разъёмами SMA или N для верхних полос 1710–2690 МГц, разбитых на узкие каналы: 1710–1785, 1805–1873, 1886–1915, 1922–1980, 2010–2025, 2110–2170, 2320–2370 и 2496–2690 МГц. Развязка от 80 дБ, КСВН до 1,5, до 50 Вт на передающий вход и до 250 Вт на антенном порту, работа от −25 до +70 °C, корпус не более 370 × 200 × 43 мм.
Принцип работы и конструкция
КМ-8-02 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-8-02 — 1710–1785 / 1805–1873 / 1886–1915 / 1922–1980 / 2010–2025 / 2110–2170 / 2320–2370 / 2496–2690 МГц, в неё попадают LTE-2600.
КСВН КМ-8-02 — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход КМ-8-02 — 50 Вт. Разъёмы КМ-8-02: SMA / N. Выходов: 8. Развязка между портами не менее 80 дБ. Подавление вне полосы не менее 80 дБ. Конструкция КМ-8-02: габариты не более 370 × 200 × 43 мм; крепление: 4 винта M4 с лицевой стороны; защита IP65; работает при −25…+70 °C.
Где применяют
- Встраивание в оборудование, где приём и передача 1800 / 2100 разделены.
- Многоканальные системы верхних полос.
- Тракты, где передающие входы до 50 Вт, а антенный выход — до 250 Вт.
- Объединение нескольких диапазонов на одну антенну или фидер — КМ-8-02.
- Распределённые системы покрытия зданий — КМ-8-02.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1710–1785 / 1805–1873 / 1886–1915 / 1922–1980 / 2010–2025 / 2110–2170 / 2320–2370 / 2496–2690 МГц |
| КСВН (все порты) | ≤1,5 |
| Развязка | ≥80 дБ |
| Внеполосное подавление | ≥80 дБ |
| Мощность | средняя на порт TX 50 Вт; на порт антенна 250 Вт |
| Волновое сопротивление | 50 Ом |
| Порт P1, B1 RX, 1922–1980 МГц | вносимые потери ≤3 дБ, неравномерность ≤2 дБ |
| Порт P2, B1 TX, 2110–2170 МГц | вносимые потери ≤1,5 дБ, неравномерность ≤1 дБ |
| Порт P3, B3 RX, 1710–1785 МГц | вносимые потери ≤2 дБ, неравномерность ≤1,5 дБ |
| Порт P4, B3 TX, 1805–1873 МГц | вносимые потери ≤2 дБ, неравномерность ≤1,5 дБ |
| Порт P5, B39, 1886–1915 МГц | вносимые потери ≤3 дБ, неравномерность ≤2 дБ |
| Порт P6, B34, 2010–2025 МГц | вносимые потери ≤1,5 дБ, неравномерность ≤1 дБ |
| Порт P7, B40, 2320–2370 МГц | вносимые потери ≤1 дБ, неравномерность ≤0,6 дБ |
| Порт P8, B41, 2496–2690 МГц | вносимые потери ≤1 дБ, неравномерность ≤0,6 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-8-02 | 1710–1785 / 1805–1873 / 1886–1915 / 1922–1980 / 2010–2025 / 2110–2170 / 2320–2370 / 2496–2690 | 1710–1785 / 1805–1873 / 1886–1915 / 1922–1980 / 2010–2025 / 2110–2170 / 2320–2370 / 2496–2690 | 50 Вт (TX), 250 Вт (антенна) | ≤1,5 | — | SMA (розетка), антенна — N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | P1–P8 — SMA (розетка), порядок диапазонов произвольный; антенна — N (розетка), на противоположной стороне |
| Габариты | не более 370 × 200 × 43 мм |
| Крепление | 4 винта M4 с лицевой стороны |
| Температура эксплуатации | −25…+70 °C |
| Масса | уточняйте у менеджера |
| Степень защиты | IP65 |
Как подобрать КМ-8-02
- Потери и неравномерность по каждому из восьми портов — в таблице исполнений.
- Передающие входы — до 50 Вт, антенный порт — до 250 Вт.
- Разъёмы SMA или N.
- Суммарная мощность передатчиков на входе КМ-8-02 — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM КМ-8-02 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Как крепится КМ-8-02?
4 винта M4 с лицевой стороны.
Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у КМ-8-02 — не больше 4 %, остальное уходит в антенну.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM КМ-8-02 — техническое описание 244.81 КБ
