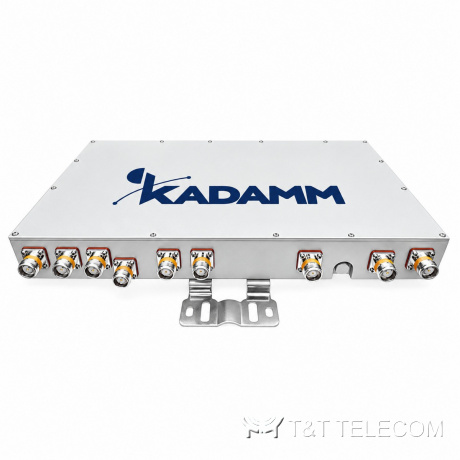

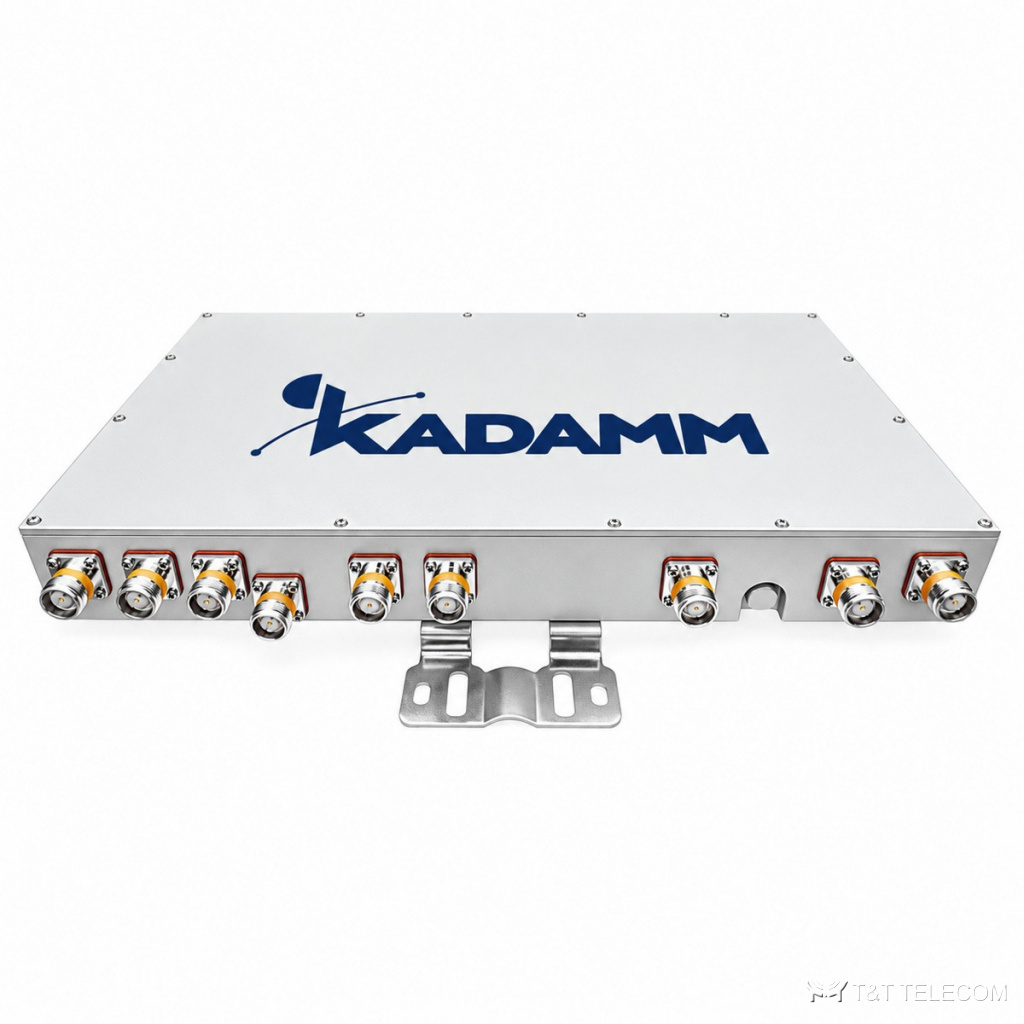

KADAMM КМ-8-01 — восьмипортовый комбайнер, который сводит в один фидер всё от LTE 700 до 5G NR 3,5 ГГц: 703–803, 825–882,5, 885–960, 1710–1880, 1920–2170, 2300–2400, 2500–2690 и 3300–3800 МГц. Мощность 200 Вт, развязка от 50 дБ, возвратные потери от 20 дБ, PIM3 до −150 дБн, разъёмы 4.3-10.
Устройство и принцип работы
КМ-8-01 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-8-01 — 703–803 / 825–882,5 / 885–960 / 1710–1880 / 1920–2170 / 2300–2400 / 2500–2690 / 3300–3800 МГц, в неё попадают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), ISM 868 МГц.
Пассивная интермодуляция КМ-8-01 — не более −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. Допустимая мощность на вход КМ-8-01 — 200 Вт. Разъёмы КМ-8-01: 4.3-10 (розетка).
Выходов: 8. Развязка между портами не менее 50 дБ. Конструкция КМ-8-01: защита IP65; работает при −40…+65 °C.
Где применяют
- Многооператорные площадки с восемью системами.
- DAS крупных объектов, где все полосы идут через один кабель.
- Сайты, где важно сократить число фидеров.
- Для КМ-8-01: объединение нескольких диапазонов на одну антенну или фидер.
- Для КМ-8-01: распределённые системы покрытия зданий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 703–803 / 825–882,5 / 885–960 / 1710–1880 / 1920–2170 / 2300–2400 / 2500–2690 / 3300–3800 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−150 дБн |
| Вносимые потери | ≤ 1,5 дБ ( 703–803 МГц) ≤2,6 дБ ( 825–960 МГц) ≤1,5 дБ (1710–2690 МГц) ≤4,0 дБ (3300–3800) |
| Развязка / подавление | ≥50 дБ |
| Возвратные потери | ≥20 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-8-01 | 703–803 / 825–882,5 / 885–960 / 1710–1880 / 1920–2170 / 2300–2400 / 2500–2690 / 3300–3800 | 703–803 / 825–882,5 / 885–960 / 1710–1880 / 1920–2170 / 2300–2400 / 2500–2690 / 3300–3800 | 200 Вт | ≥20 дБ | ≤−150 дБн | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −40…+65 °C |
| Степень защиты | IP65 |
Как подобрать КМ-8-01
- Потери зависят от порта: 1,5 дБ в 700 и 1800–2690 МГц, 2,6 дБ в 825–960 МГц, до 4 дБ в 3300–3800 МГц.
- Мощность 200 Вт.
- Разъёмы 4.3-10 (розетка).
- Суммарная мощность передатчиков на входе КМ-8-01 — не выше 200 Вт, с запасом на пиковые значения.
- Если на КМ-8-01 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-8-01 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −150 дБн?
Чем ниже это значение у КМ-8-01, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
