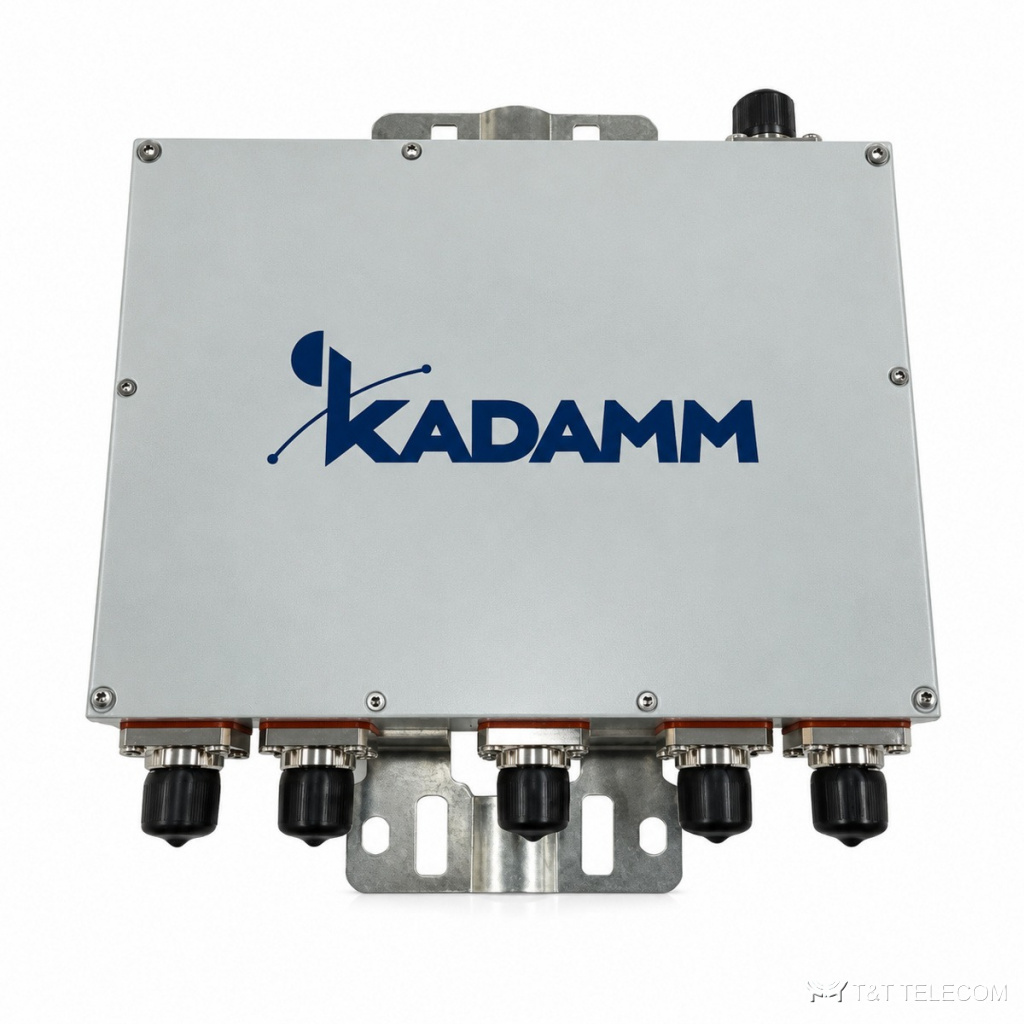

KADAMM КМ-6-08 — комбайнер на шесть полос американского и азиатского плана частот: 824–894, 1710–1755, 1850–1990, 2110–2155, 2500–2690 и 3300–3800 МГц. Потери всего 0,30–0,32 дБ, развязка от 50 дБ, КСВН 1,25, PIM3 до −153 дБн, мощность 50 Вт.
Как устроена КМ-6-08
КМ-6-08 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-6-08 — 824–894 / 1710–1755 / 1850–1990 / 2110–2155 / 2500–2690 / 3300–3800 МГц, в неё попадают LTE-2600, 5G NR 3,3–3,8 ГГц (n78), ISM 868 МГц.
Пассивная интермодуляция КМ-6-08 — не более −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. Допустимая мощность на вход КМ-6-08 — 50 Вт. Вносимые потери КМ-6-08 — не более 0,30 / не более 0,32 / не более 0,30 / не более 0,32 / не более 0,30 дБ. Выходов: 6. Развязка между портами не менее 50 дБ.
Где применяют
- Оборудование и системы покрытия под план частот 850 / AWS / PCS.
- Многосистемные DAS с 5G NR 3,5 ГГц.
- Тракты малой и средней мощности.
- Для КМ-6-08: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий (КМ-6-08).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 824–894 / 1710–1755 / 1850–1990 / 2110–2155 / 2500–2690 / 3300–3800 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−153 дБн |
| Вносимые потери | ≤0,30 / ≤0,32 / ≤0,30 / ≤0,32 / ≤0,30 дБ |
| Возвратные потери | не менее 19 дБ (КСВН 1,25) |
| Развязка / подавление | ≥ 50 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-6-08 | 824–894 / 1710–1755 / 1850–1990 / 2110–2155 / 2500–2690 / 3300–3800 | 824–894 / 1710–1755 / 1850–1990 / 2110–2155 / 2500–2690 / 3300–3800 | 50 | ≤1,25 (возвратные потери не менее 19 дБ) | ≤−153 дБн | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | уточняйте у менеджера |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать КМ-6-08
- Мощность до 50 Вт — не для выходов мощных базовых станций.
- Проверьте частотный план: полосы отличаются от европейских.
- Потери около 0,3 дБ во всех портах.
- Суммарная мощность передатчиков на входе КМ-6-08 — не выше 50 Вт, с запасом на пиковые значения.
- Если на КМ-6-08 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-6-08 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
