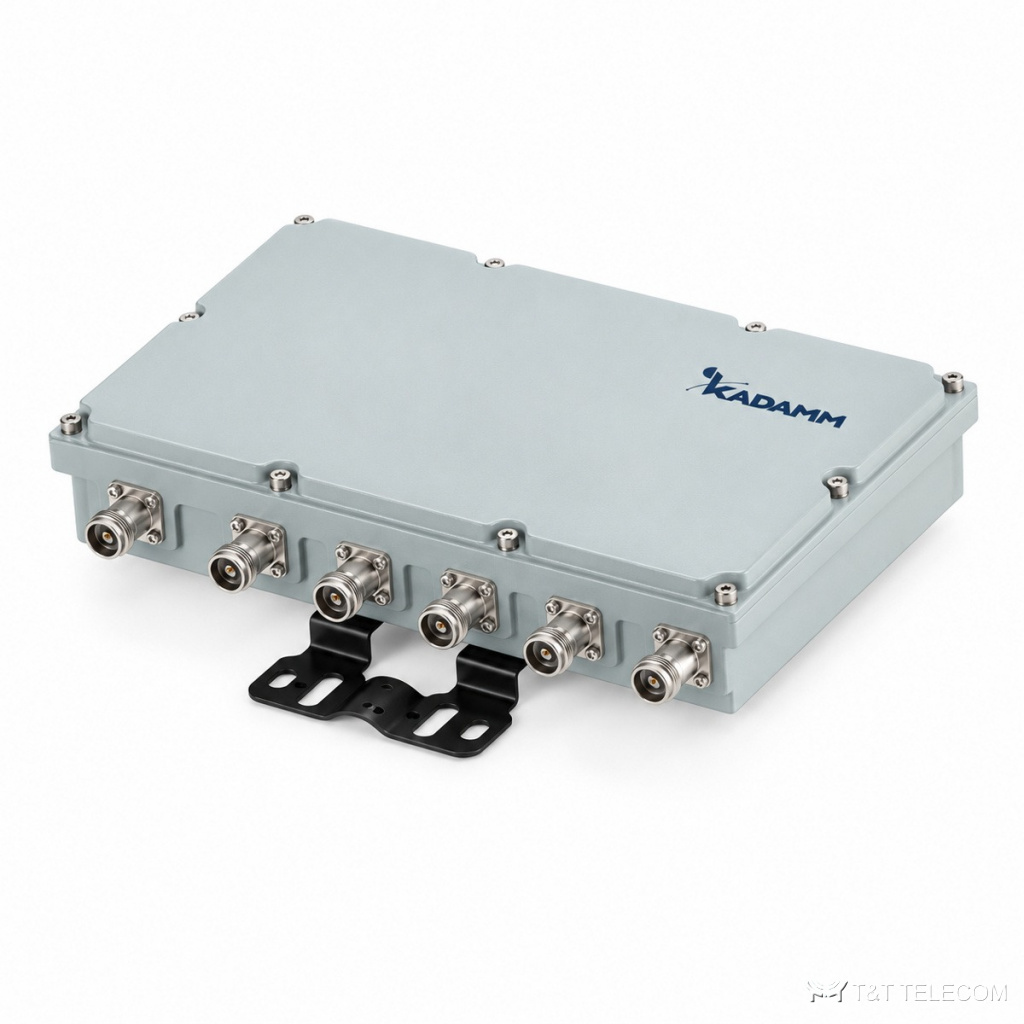

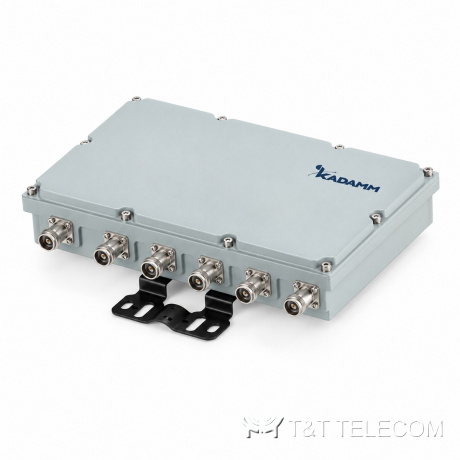

Комбайнер шестидиапазонный KADAMM КМ-6-05 — 698–803 + 824–960 + 1710–1880 + 1920–2170 + 2300–2700 + 3300–3800 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-6-05 — шестиполосный комбайнер от LTE 700 до 5G NR 3,5 ГГц: 698–803, 824–960, 1710–1880, 1920–2170, 2300–2700 и 3300–3800 МГц. Потери до 0,5 дБ, развязка от 50 дБ, КСВН до 1,22, возвратные потери от 20 дБ, PIM3 до −150 дБн, 200 Вт. Корпус 330 × 200 × 59 мм, 4,5 кг.
Устройство и принцип работы
КМ-6-05 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-6-05 — 698–803 / 824–960 / 1710–1880 / 1920–2170 / 2300–2700 / 3300–3800 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
Полосы по входам КМ-6-05: 698–803 + 824–960 + 1710–1880 + 1920–2170 + 2300–2700 + 3300–3800 МГц. Пассивная интермодуляция КМ-6-05 — не более −150 дБн (2 × 43 дБм); при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.
КСВН КМ-6-05 — не более 1,22: обратно отражается не больше 1 % подводимой мощности. Допустимая мощность на вход КМ-6-05 — 200 Вт. Разъёмы КМ-6-05: 4.3-10. Вносимые потери КМ-6-05 — не более 0,5 дБ. Выходов: 6. Развязка между портами не менее 50 дБ. Проход постоянного тока: есть, до 3000 мА.
Конструкция КМ-6-05: габариты 330 × 200 × 59 мм; масса 4,5 кг; защита IP65 / IP67; работает при −20…+65 °C.
Где применяют
- DAS с шестью системами, включая 5G NR.
- Многооператорные объекты.
- Сайты с ограниченным числом фидеров.
- Для КМ-6-05: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий (КМ-6-05).
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 698–803 + 824–960 + 1710–1880 + 1920–2170 + 2300–2700 + 3300–3800 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка / подавление | ≥50 дБ |
| КСВН | ≤1,22 |
| Возвратные потери | ≥20 дБ |
| Входная мощность | 200 Вт |
| PIM3 | ≤−150 дБн (2 × 43 дБм) |
| Волновое сопротивление | 50 Ом |
| Проход DC / AISG | есть, до 3000 мА |
| Грозозащита | 10 кА, 10/350 мкс |
Исполнения
| Артикул | Полосы портов, МГц | Потери, дБ | Развязка | Мощность, Вт |
|---|---|---|---|---|
| КМ-6-05 | 698–803 + 824–960 + 1710–1880 + 1920–2170 + 2300–2700 + 3300–3800 | ≤0,5 | ≥50 дБ | 200 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Исполнение | помещения и улица, IP65 / IP67 |
| Габариты | 330 × 200 × 59 мм |
| Масса | 4,5 кг |
| Рабочая температура | −20…+65 °C |
Как подобрать КМ-6-05
- Порт 2300–2700 МГц объединяет LTE 2300 и 2600.
- Мощность 200 Вт.
- Рабочая температура −20…+65 °C.
- Суммарная мощность передатчиков на входе КМ-6-05 — не выше 200 Вт, с запасом на пиковые значения.
- Если на КМ-6-05 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн (2 × 43 дБм)), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-6-05 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM КМ-6-05 — техническое описание 194.8 КБ
