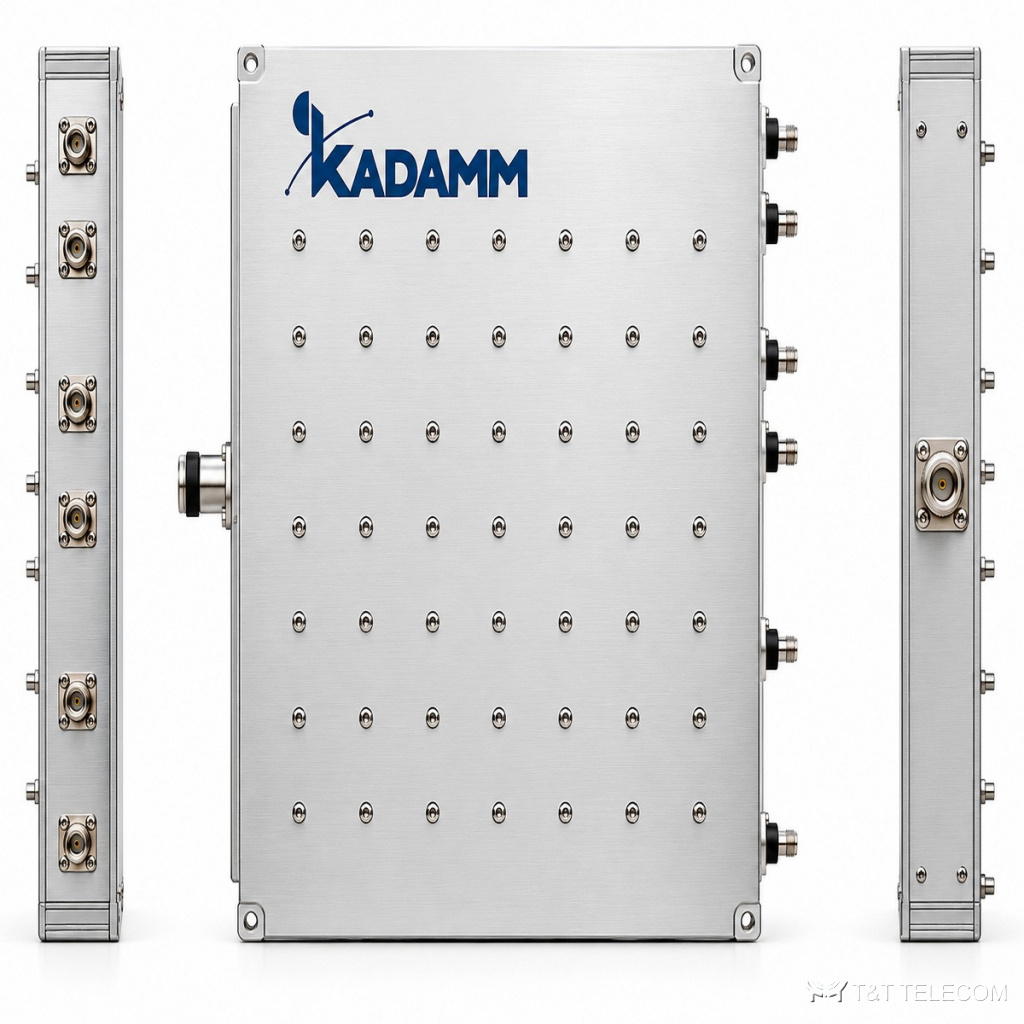

KADAMM КМ-6-04 — шестипортовый комбайнер для сайтов с 5G NR: порты 758–821, 925–960, 1805–1880, 2110–2170, 2620–2690 и 3300–4200 МГц. Развязка между портами от 80 дБ, подавление чужих полос от 71 до 100 дБ. Потери 0,8–1,3 дБ по портам, 80 Вт на порт и 400 Вт на общий порт.
Устройство и принцип работы
КМ-6-04 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-6-04 — 758–4200 МГц, в неё попадают 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц. Полосы по входам КМ-6-04: 758–821 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 / 3300–4200 МГц.
Допустимая мощность на вход КМ-6-04 — 80 Вт средняя, 500 Вт пиковая. Разъёмы КМ-6-04: 4.3-10 / SMA. Вносимые потери КМ-6-04 — не более 1,3 / 1,3 / 1,3 / 1,2 / 1,2 / 0,8 дБ (по портам). Выходов: 6. Развязка между портами не менее 80 дБ. Подавление вне полосы не менее 75 дБ на 703–748, 832–862, 880–915, 1710–1785, 1920–1980 и 2500–2570 МГц; не менее 100 дБ на 3300–4200 МГц (порты 758–2690 МГц); не менее 71 дБ на 700–2700 МГц (порт 3300–4200 МГц). Неравномерность в полосе не более 0,5–1,0 дБ.
Конструкция КМ-6-04: габариты 293 × 230 × 35,5 мм (без разъёмов); защита для помещений; работает при 0…+55 °C.
Где применяют
- Сайты, где шесть систем передачи идут на одну антенну.
- Совмещение сотовых полос и 5G NR 3,3–4,2 ГГц.
- Площадки с жёсткими требованиями к развязке.
- Объединение нескольких диапазонов на одну антенну или фидер (КМ-6-04).
- Для КМ-6-04: распределённые системы покрытия зданий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 758–821 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 / 3300–4200 МГц |
| Вносимые потери | ≤1,3 / 1,3 / 1,3 / 1,2 / 1,2 / 0,8 дБ (по портам) |
| Неравномерность в полосе | ≤0,5–1,0 дБ |
| Развязка между портами | ≥80 дБ |
| Возвратные потери / КСВН | ≥18 дБ / ≤1,3 |
| Подавление | ≥75 дБ на 703–748, 832–862, 880–915, 1710–1785, 1920–1980 и 2500–2570 МГц; ≥100 дБ на 3300–4200 МГц (порты 758–2690 МГц); ≥71 дБ на 700–2700 МГц (порт 3300–4200 МГц) |
| Мощность на порт | 80 Вт средняя, 500 Вт пиковая |
| Мощность на общий порт | 400 Вт средняя, 2500 Вт пиковая |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Полосы портов, МГц | Потери, дБ | Развязка, дБ | Мощность на порт, Вт |
|---|---|---|---|---|
| KADAMM КМ-6-04 | 758–821 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 / 3300–4200 | ≤0,8–1,3 | ≥80 | 80 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вход 4.3-10 (розетка), выходы SMA (розетка) |
| Габариты | 293 × 230 × 35,5 мм (без разъёмов) |
| Исполнение | для помещений |
| Температура эксплуатации | 0…+55 °C |
| Температура хранения | −20…+75 °C |
| Относительная влажность | 5–95 % |
| Масса | уточняйте у менеджера |
Как подобрать КМ-6-04
- Порты — полосы передачи: приёмные участки подавляются на 75 дБ.
- Пиковая мощность — 500 Вт на порт и 2500 Вт на общий порт.
- Рабочая температура 0…+55 °C — для помещений и шкафов.
- Суммарная мощность передатчиков на входе КМ-6-04 — не выше 80 Вт средняя, 500 Вт пиковая, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM КМ-6-04 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
