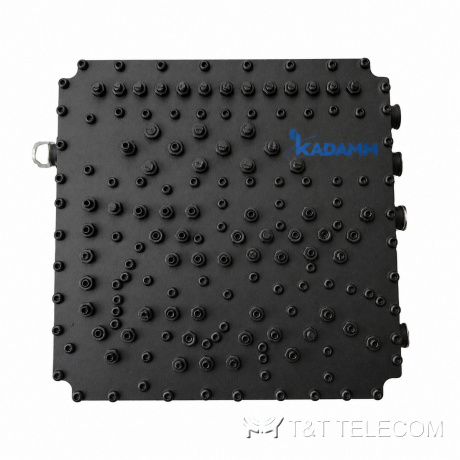

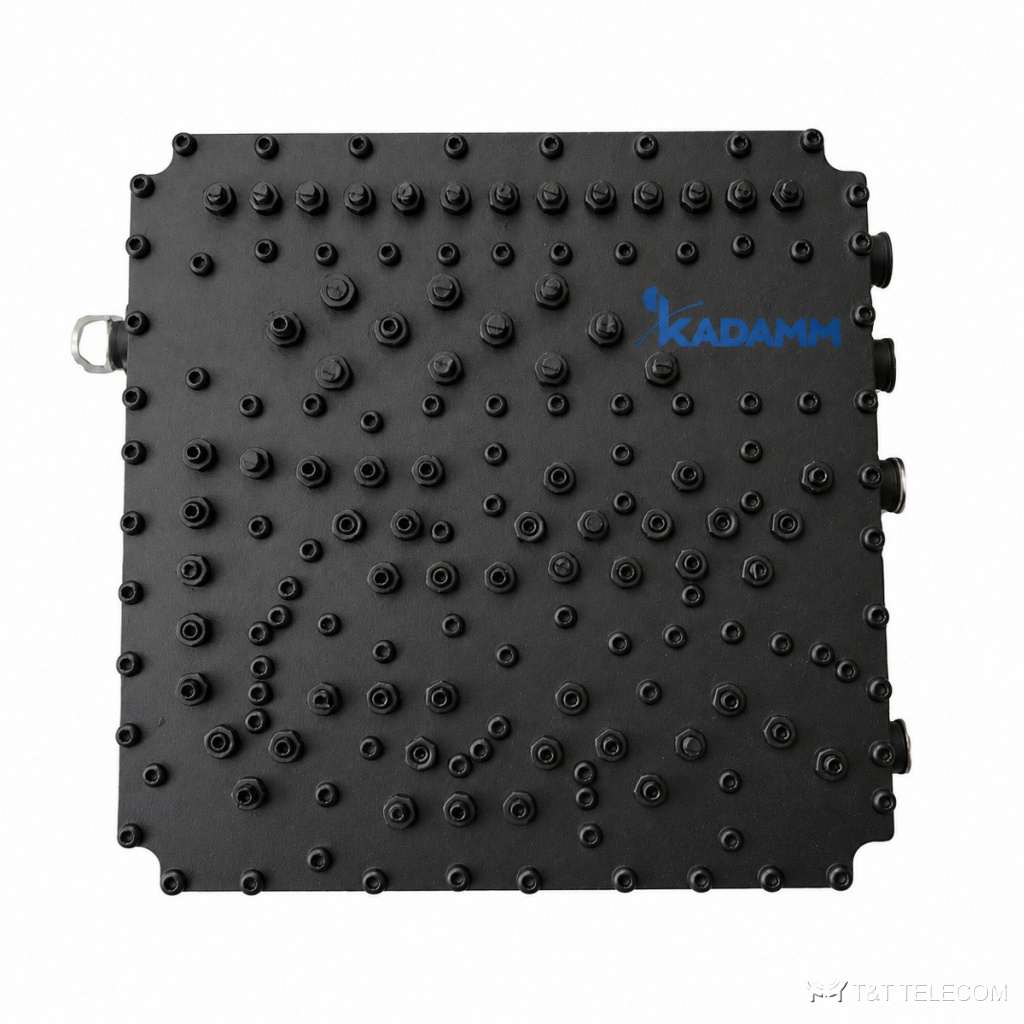

KADAMM КМ-4-15 — маломощный комбайнер вещания и радиосвязи: порты 87–108 МГц (ЧМ), 147–164 МГц (УКВ), 174–235 МГц (цифровое вещание DAB / ТВ) и 380–470 МГц. Потери до 3 дБ, развязка от 50 дБ, КСВН до 1,5, 10 Вт. Корпус 152 × 123 × 27 мм, разъёмы SMA.
Как устроена КМ-4-15
КМ-4-15 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-4-15 — 87–108 / 147–164 / 174–235 / 380–470 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
Полосы по входам КМ-4-15: 87–108 + 147–164 + 174–235 + 380–470 МГц. КСВН КМ-4-15 — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход КМ-4-15 — 10 Вт. Разъёмы КМ-4-15: SMA. Вносимые потери КМ-4-15 — не более 3 дБ. Выходов: 4. Развязка между портами не менее 50 дБ.
Конструкция КМ-4-15: габариты 152 × 123 × 27 мм; защита помещения.
Где применяют
- Приёмные и ретрансляционные системы с несколькими службами вещания.
- Тоннели и здания: вещание и служебная радиосвязь в одной кабельной сети.
- Маломощные тракты.
- Объединение нескольких диапазонов на одну антенну или фидер — КМ-4-15.
- Для КМ-4-15: распределённые системы покрытия зданий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 87–108 + 147–164 + 174–235 + 380–470 МГц |
| Вносимые потери | ≤3 дБ |
| Развязка / подавление | ≥50 дБ |
| КСВН | ≤1,5 |
| Входная мощность | 10 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Полосы портов, МГц | Потери, дБ | Развязка | Мощность, Вт |
|---|---|---|---|---|
| КМ-4-15 | 87–108 + 147–164 + 174–235 + 380–470 | ≤3 | ≥50 дБ | 10 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Исполнение | для помещений |
| Габариты | 152 × 123 × 27 мм |
| Масса | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Как подобрать КМ-4-15
- Мощность до 10 Вт — только для маломощных систем.
- Для установки в помещениях.
- Разъёмы SMA (розетка).
- Суммарная мощность передатчиков на входе КМ-4-15 — не выше 10 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM КМ-4-15 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
