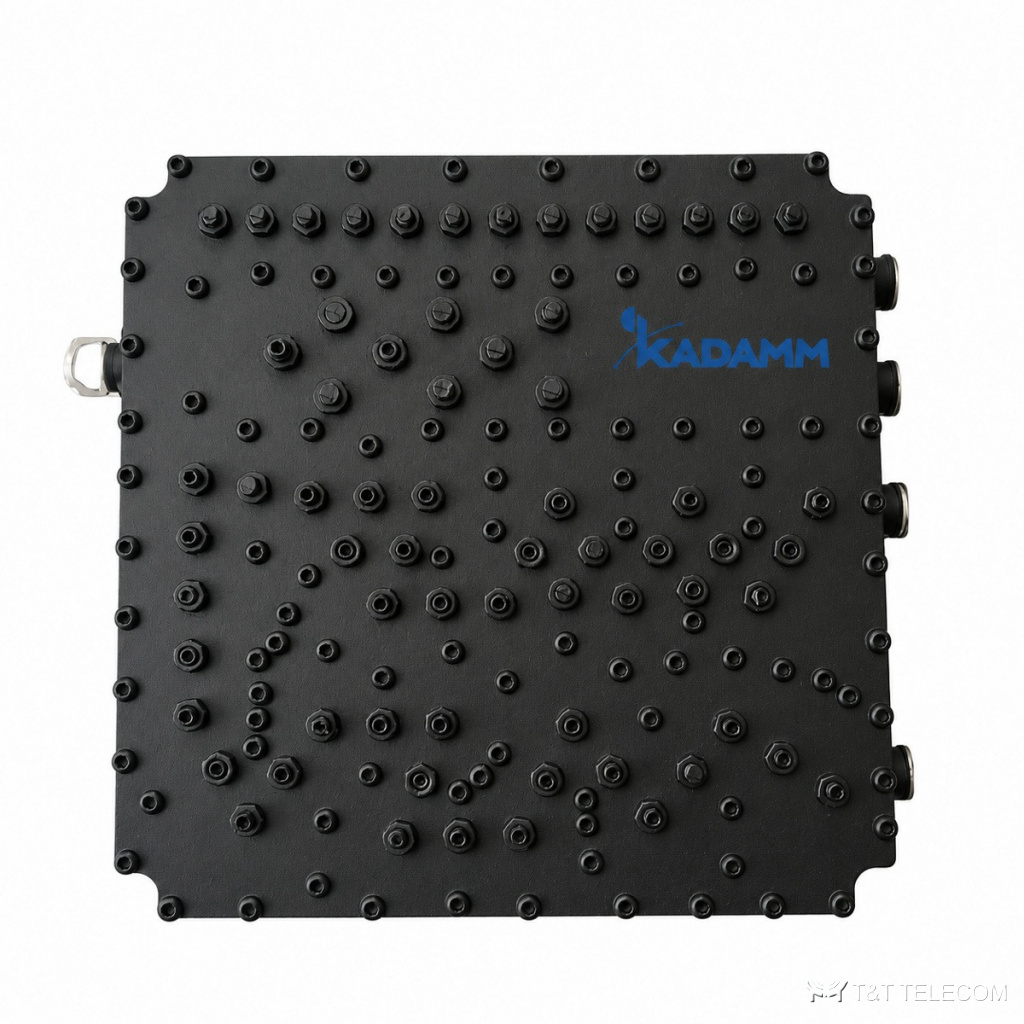

Комбайнер четырёхдиапазонный KADAMM КМ-4-14 — 800–960 + 1710–1880 + 1920–2170 + 3300–3700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-4-14 — комнатный комбайнер на четыре порта с отдельным выходом 5G NR: 800–960, 1710–1880, 1920–2170 и 3300–3700 МГц. Потери до 0,6 дБ, развязка от 80 дБ, КСВН до 1,3, мощность 200 Вт, разъёмы N.
Принцип работы и конструкция
КМ-4-14 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-4-14 — 800–960 / 1710–1880 / 1920–2170 / 3300–3700 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
Полосы по входам КМ-4-14: 800–960 + 1710–1880 + 1920–2170 + 3300–3700 МГц. КСВН КМ-4-14 — не более 1,30: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход КМ-4-14 — 200 Вт. Разъёмы КМ-4-14: N. Вносимые потери КМ-4-14 — не более 0,6 дБ. Выходов: 4. Развязка между портами не менее 80 дБ.
Конструкция КМ-4-14: защита помещения.
Где применяют
- Добавление 5G NR 3,5 ГГц в существующую DAS здания.
- Сведение трёх сотовых полос и 5G в одну сеть.
- Установка в помещении.
- Для КМ-4-14: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий (КМ-4-14).
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 800–960 + 1710–1880 + 1920–2170 + 3300–3700 МГц |
| Вносимые потери | ≤0,6 дБ |
| Развязка / подавление | ≥80 дБ |
| КСВН | ≤1,30 |
| Входная мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Полосы портов, МГц | Потери, дБ | Развязка | Мощность, Вт |
|---|---|---|---|---|
| КМ-4-14 | 800–960 + 1710–1880 + 1920–2170 + 3300–3700 | ≤0,6 | ≥80 дБ | 200 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Исполнение | для помещений |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Как подобрать КМ-4-14
- Верхний порт — 3300–3700 МГц.
- Мощность 200 Вт.
- Разъёмы N (розетка).
- Суммарная мощность передатчиков на входе КМ-4-14 — не выше 200 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM КМ-4-14 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
