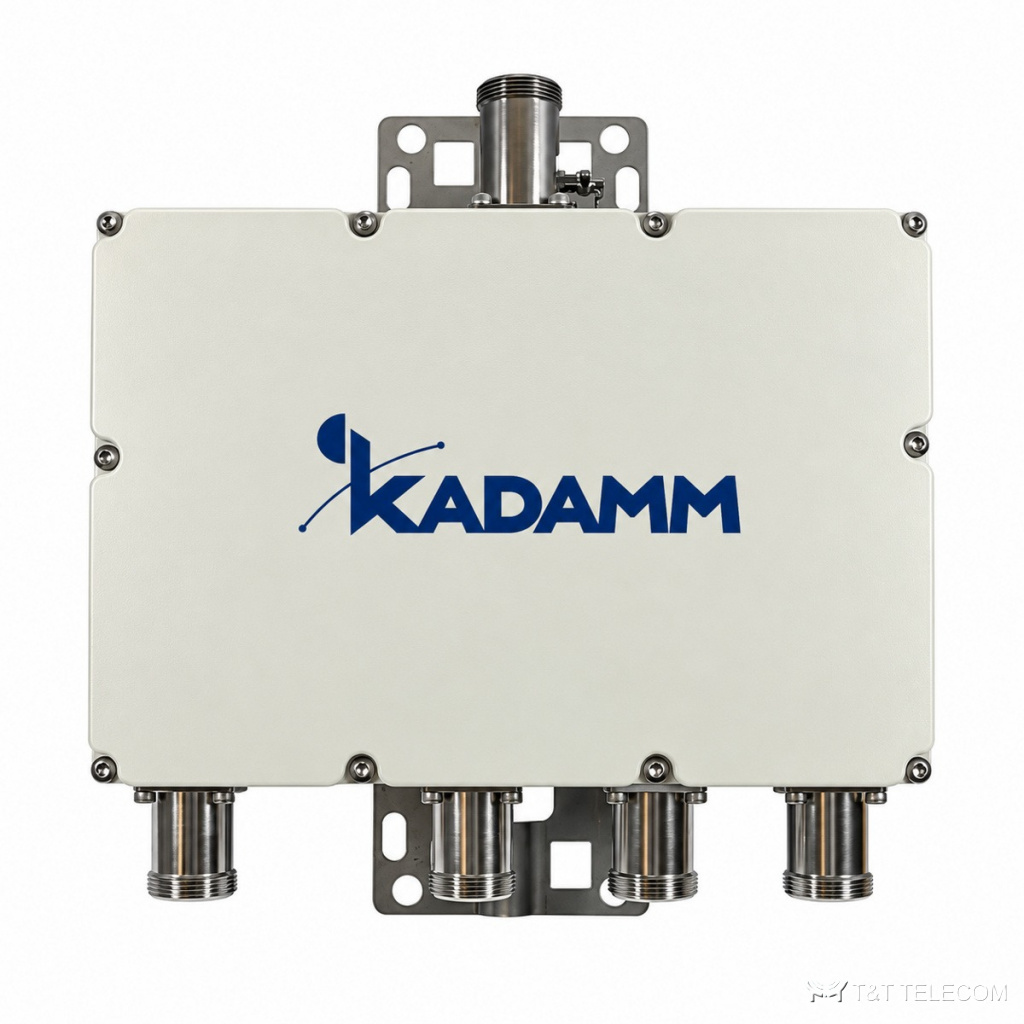

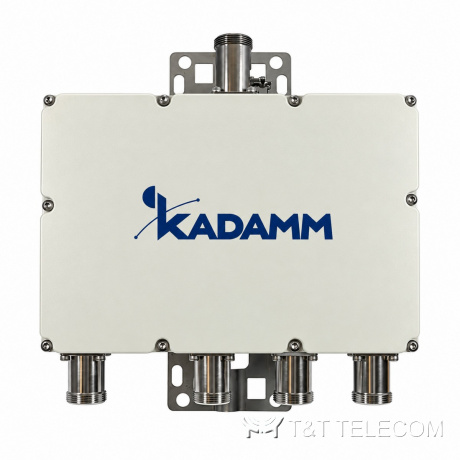

KADAMM КМ-4-13 — уличный комбайнер для плана частот 700 / 850 / AWS / PCS: порты 698–787, 806–894, 1695–1780 + 2110–2180 и 1850–1995 МГц. Потери до 0,5 дБ, развязка от 60 дБ между соседними полосами и от 80 дБ между нижними и верхними, PIM3 до −155 дБн, 120 Вт на порт. IP65 / IP67, корпус 260 × 183 × 55 мм.
Как устроена КМ-4-13
КМ-4-13 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-4-13 — 698–787 / 806–894 / 1695–1780 и 2110–2180 / 1850–1995, в неё попадают ISM 868 МГц.
Полосы по входам КМ-4-13: 698–787 + 806–894 + 1695–1780 и 2110–2180 + 1850–1995 МГц. Пассивная интермодуляция КМ-4-13 — не более −155 дБн (2 × 43 дБм); при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.
Допустимая мощность на вход КМ-4-13 — 120 Вт на порт. Разъёмы КМ-4-13: 7/16 DIN. Вносимые потери КМ-4-13 — не более 0,5 дБ. Переходное ослабление в боковую ветку 43 ± 2 / 36 ± 2 дБ. Выходов: 4. Развязка между портами не менее 60 (698–787 / 806–894 и 1710–1755 / 1850–1995); не менее 80 (низкие / высокие полосы) дБ. Неравномерность в полосе не более 0,5 дБ.
Конструкция КМ-4-13: габариты 260 × 183 × 55 мм; защита IP65 / IP67; работает при −35…+65 °C.
Где применяют
- Сайты с полосами 700, 850, AWS и PCS.
- Наружная установка у антенны.
- Многооператорные системы с требованиями к PIM.
- Объединение нескольких диапазонов на одну антенну или фидер (КМ-4-13).
- Для КМ-4-13: распределённые системы покрытия зданий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 698–787 + 806–894 + 1695–1780 и 2110–2180 + 1850–1995 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка / подавление | ≥60 дБ (698–787 / 806–894 и 1710–1755 / 1850–1995); ≥80 дБ (низкие / высокие полосы) |
| Возвратные потери | ≥18 дБ |
| Входная мощность | 120 Вт на порт |
| PIM3 | ≤−155 дБн (2 × 43 дБм) |
| Волновое сопротивление | 50 Ом |
| Неравномерность в полосе | ≤0,5 дБ |
| Ответвление на общем порту | 43 ± 2 / 36 ± 2 дБ |
| Грозозащита | IEC 61000-4-5, ±5 кА, 8/20 мкс |
Исполнения
| Артикул | Полосы портов, МГц | Потери, дБ | Развязка | Мощность, Вт |
|---|---|---|---|---|
| КМ-4-13 | 698–787 + 806–894 + 1695–1780 и 2110–2180 + 1850–1995 | ≤0,5 | ≥60 дБ (698–787 / 806–894 и 1710–1755 / 1850–1995); ≥80 дБ (низкие / высокие полосы) | 120 на порт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN (розетка) |
| Исполнение | помещения и улица, IP65 / IP67 |
| Габариты | 260 × 183 × 55 мм |
| Масса | уточняйте у менеджера |
| Рабочая температура | −35…+65 °C |
Как подобрать КМ-4-13
- Мощность 120 Вт на порт.
- Рабочая температура −35…+65 °C.
- Проверьте частотный план: полосы отличаются от европейских.
- Суммарная мощность передатчиков на входе КМ-4-13 — не выше 120 Вт на порт, с запасом на пиковые значения.
- Если на КМ-4-13 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −155 дБн (2 × 43 дБм)), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-4-13 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM КМ-4-13 — техническое описание 201.67 КБ
