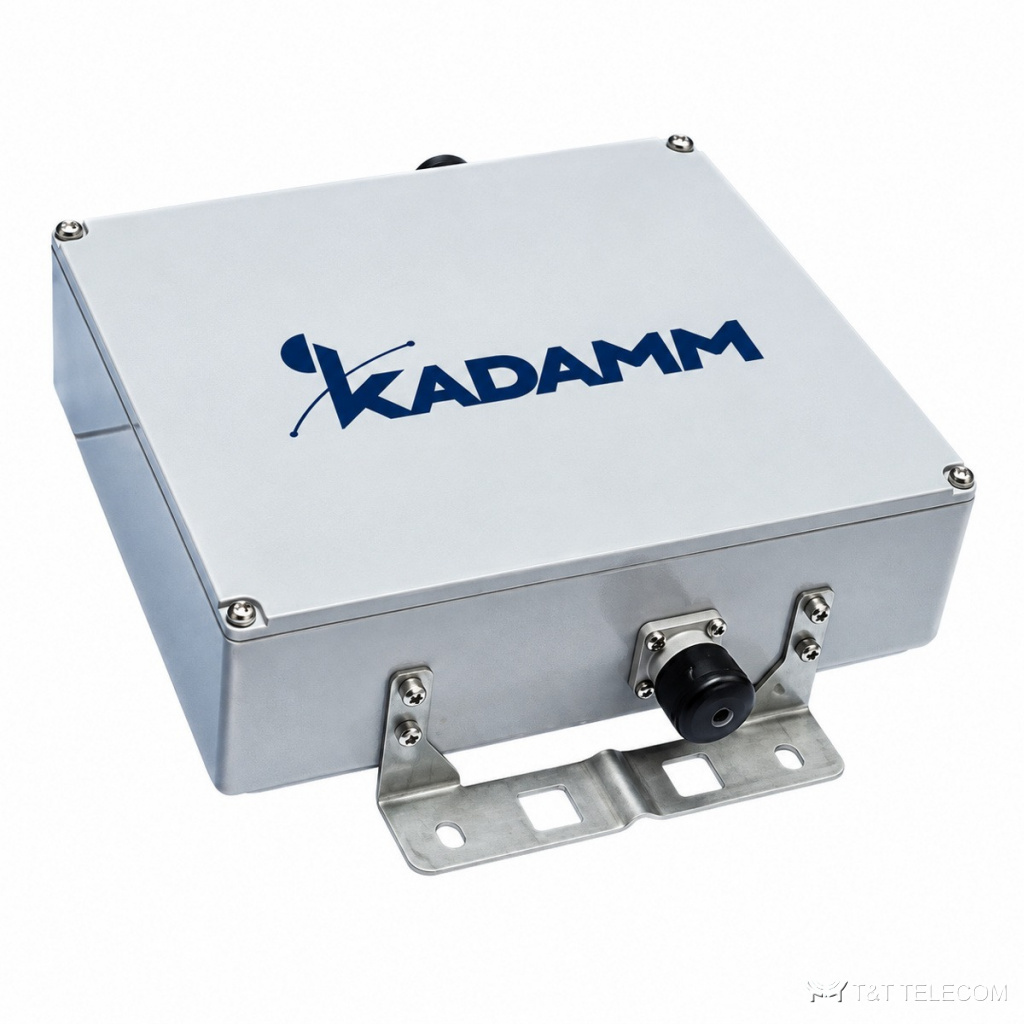

Комбайнер четырёхдиапазонный KADAMM КМ-4-12 — 800–960 + 1710–1880 + 1920–1935 и 2110–2125 + 1940–1955 и 2130–2145 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-4-12 — мощный уличный комбайнер с двумя отдельными каналами 2100 МГц: порты 800–960, 1710–1880, 1920–1935 + 2110–2125 и 1940–1955 + 2130–2145 МГц. Не менее 300 Вт на порт (пиковая — не менее 1500 Вт), развязка между системами от 80 дБ, между каналами 2100 — от 40 дБ, PIM3 до −140 дБн. IP65 / IP67, разъёмы 7/16 DIN.
Принцип работы и конструкция
КМ-4-12 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-4-12 — 800–960 / 1710–1880 / 1920–1935 и 2110–2125 / 1940–1955 и 2130–2145, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, ISM 868 МГц.
Полосы по входам КМ-4-12: 800–960 + 1710–1880 + 1920–1935 и 2110–2125 + 1940–1955 и 2130–2145 МГц. Пассивная интермодуляция КМ-4-12 — не более −140 дБн (2 × 43 дБм); при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.
КСВН КМ-4-12 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход КМ-4-12 — не менее 300 Вт на порт (пиковая не менее 1500 Вт). Разъёмы КМ-4-12: 7/16 DIN. Вносимые потери КМ-4-12 — не более 1,6 дБ. Выходов: 4. Развязка между портами не менее 80 между системами; не менее 40 между двумя каналами 2100 дБ. Неравномерность в полосе не более 0,4–0,8 дБ.
Конструкция КМ-4-12: защита IP65 / IP67; работает при −25…+55 °C.
Где применяют
- Два оператора UMTS / LTE 2100 на одной площадке.
- Мощные сайты с наружной установкой.
- Сведение четырёх систем в один фидер.
- Объединение нескольких диапазонов на одну антенну или фидер — КМ-4-12.
- Распределённые системы покрытия зданий — КМ-4-12.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 800–960 + 1710–1880 + 1920–1935 и 2110–2125 + 1940–1955 и 2130–2145 МГц |
| Вносимые потери | ≤1,6 дБ |
| Развязка / подавление | ≥80 дБ между системами; ≥40 дБ между двумя каналами 2100 |
| КСВН | ≤1,3 |
| Входная мощность | не менее 300 Вт на порт (пиковая не менее 1500 Вт) |
| PIM3 | ≤−140 дБн (2 × 43 дБм) |
| Волновое сопротивление | 50 Ом |
| Потери по портам | ≤0,6 дБ (800–960), ≤0,7 дБ (1710–1880), ≤1,6 дБ (каналы 2100) |
| Неравномерность в полосе | ≤0,4–0,8 дБ |
| Грозозащита | заземление по постоянному току |
Исполнения
| Артикул | Полосы портов, МГц | Потери, дБ | Развязка | Мощность, Вт |
|---|---|---|---|---|
| КМ-4-12 | 800–960 + 1710–1880 + 1920–1935 и 2110–2125 + 1940–1955 и 2130–2145 | ≤1,6 | ≥80 дБ между системами; ≥40 дБ между двумя каналами 2100 | не менее 300 на порт (пиковая не менее 1500) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN (розетка) |
| Исполнение | помещения и улица, IP65 / IP67 |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Рабочая температура | −25…+55 °C |
Как подобрать КМ-4-12
- Каналы 2100 фиксированы по 15 МГц — проверьте частоты операторов.
- Потери — 0,6 дБ в 800–960, 0,7 дБ в 1800, до 1,6 дБ в каналах 2100.
- Разъёмы 7/16 DIN (розетка).
- Суммарная мощность передатчиков на входе КМ-4-12 — не выше не менее 300 Вт на порт (пиковая не менее 1500 Вт), с запасом на пиковые значения.
- Если на КМ-4-12 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −140 дБн (2 × 43 дБм)), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-4-12 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
