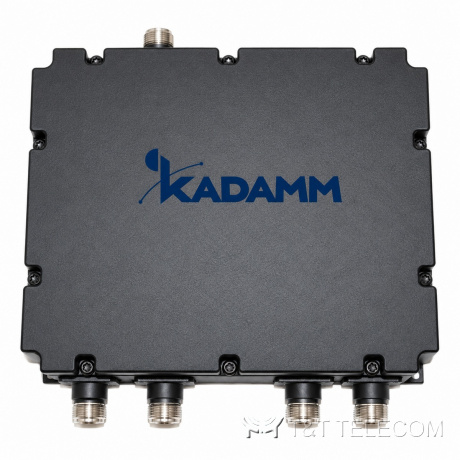

Комбайнер четырёхдиапазонный KADAMM КМ-4-11 — 800–880 + 909–960 + 1710–1880 + 1920–2170 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

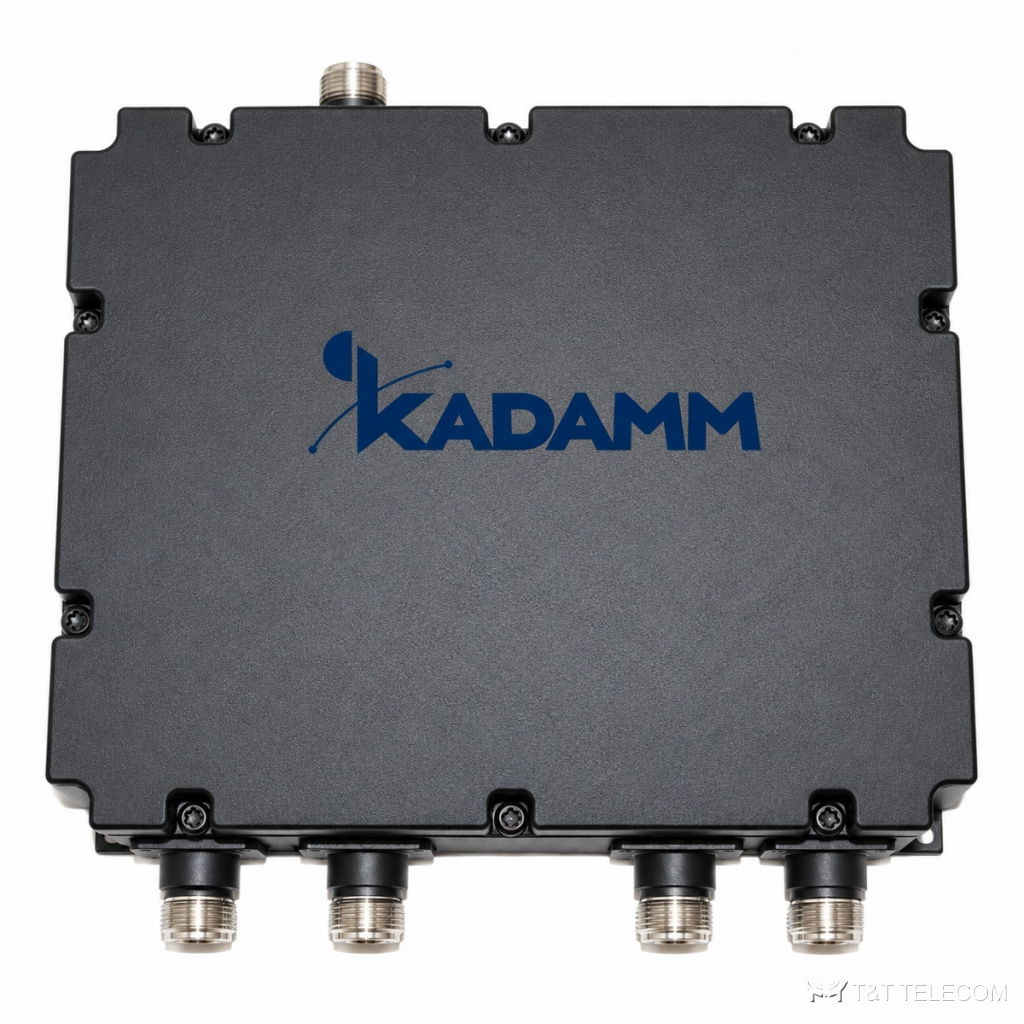

KADAMM КМ-4-11 — четырёхпортовый комбайнер для помещений: 800–880, 909–960, 1710–1880 и 1920–2170 МГц. Потери до 0,8 дБ, подавление от 80 дБ, КСВН до 1,25, неравномерность до 0,7 дБ. Корпус 236 × 149 × 50 мм, разъёмы N.
Устройство и принцип работы
КМ-4-11 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-4-11 — 800–880 / 909–960 / 1710–1880 / 1920–2170 МГц, в неё попадают GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
Полосы по входам КМ-4-11: 800–880 + 909–960 + 1710–1880 + 1920–2170 МГц. КСВН КМ-4-11 — не более 1,25: обратно отражается не больше 1,2 % подводимой мощности. Разъёмы КМ-4-11: N. Вносимые потери КМ-4-11 — не более 0,8 дБ. Выходов: 4. Развязка между портами не менее 80 (подавление) дБ. Неравномерность в полосе не более 0,7 дБ.
Конструкция КМ-4-11: габариты 236 × 149 × 50 мм; защита помещения; работает при −25…+55 °C.
Где применяют
- Системы покрытия зданий с четырьмя сотовыми полосами.
- Подключение четырёх репитеров или сот к общей сети.
- Установка в помещении, −25…+55 °C.
- Для КМ-4-11: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий (КМ-4-11).
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 800–880 + 909–960 + 1710–1880 + 1920–2170 МГц |
| Вносимые потери | ≤0,8 дБ |
| Развязка / подавление | ≥80 дБ (подавление) |
| КСВН | ≤1,25 |
| Входная мощность | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Неравномерность в полосе | ≤0,7 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Потери, дБ | Развязка | Мощность, Вт |
|---|---|---|---|---|
| КМ-4-11 | 800–880 + 909–960 + 1710–1880 + 1920–2170 | ≤0,8 | ≥80 дБ (подавление) | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Исполнение | для помещений |
| Габариты | 236 × 149 × 50 мм |
| Масса | уточняйте у менеджера |
| Рабочая температура | −25…+55 °C |
Как подобрать КМ-4-11
- Подавление 80 дБ защищает системы друг от друга.
- Мощность уточняйте при заказе.
- Разъёмы N (розетка).
Поставка
Подберём исполнение KADAMM КМ-4-11 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
