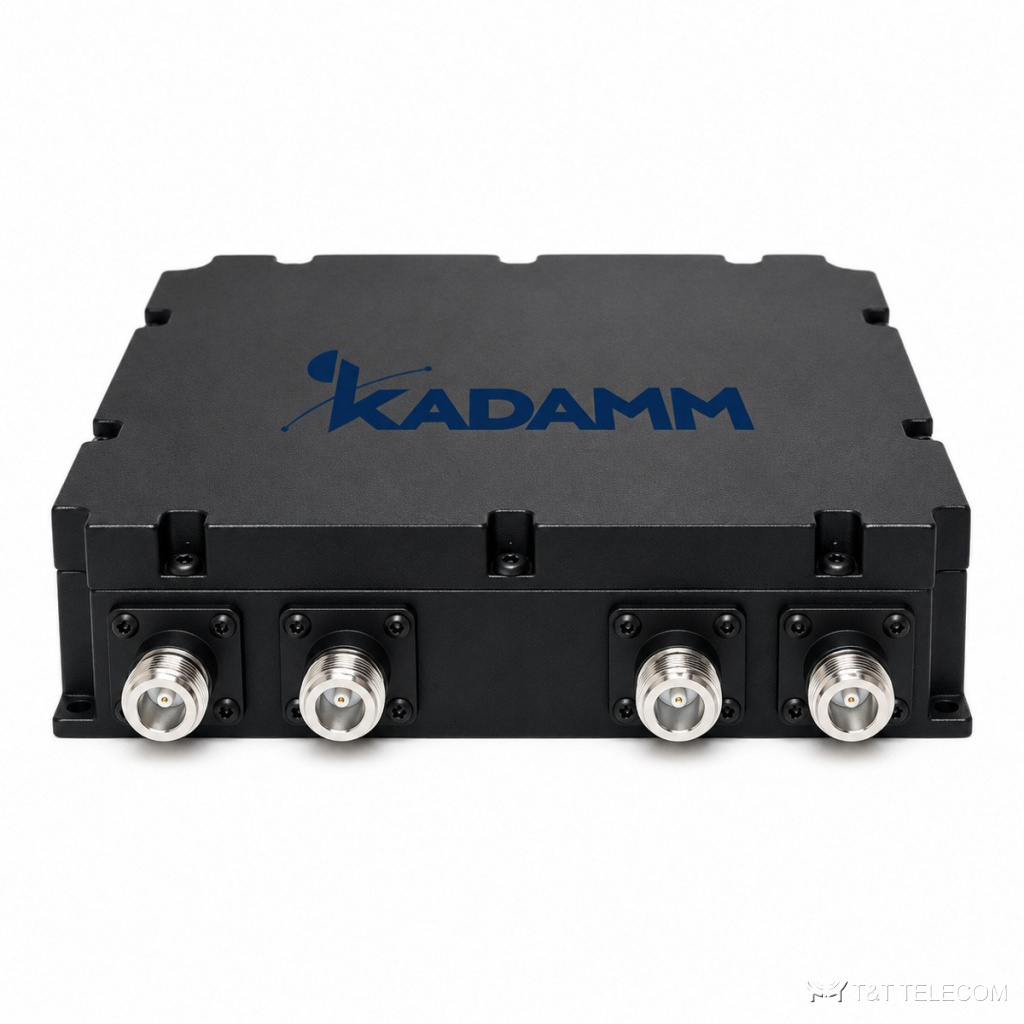

Комбайнер четырёхдиапазонный KADAMM КМ-4-10 — 905–960 + 1730–1740 и 1825–1835 + 1745–1780 и 1840–1875 + 1920–2170 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-4-10 — комбайнер на четыре порта, где полоса 1800 МГц поделена на две части: 905–960, 1730–1740 + 1825–1835, 1745–1780 + 1840–1875 и 1920–2170 МГц. Между системами развязка от 80 дБ, между соседними частями 1800 — от 50 дБ. КСВН до 1,25, неравномерность до 1,5 дБ, корпус 377 × 222 × 36 мм для помещений, разъёмы N.
Принцип работы и конструкция
КМ-4-10 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-4-10 — 905–960 / 1730–1740 и 1825–1835 / 1745–1780 и 1840–1875 / 1920–2170, в неё попадают UMTS / LTE-2100.
Полосы по входам КМ-4-10: 905–960 + 1730–1740 и 1825–1835 + 1745–1780 и 1840–1875 + 1920–2170 МГц. КСВН КМ-4-10 — не более 1,25: обратно отражается не больше 1,2 % подводимой мощности. Разъёмы КМ-4-10: N. Вносимые потери КМ-4-10 — не более 1,8 дБ. Выходов: 4. Развязка между портами не менее 80 между системами; не менее 50 между соседними полосами 1800 дБ. Неравномерность в полосе не более 1,5 дБ.
Конструкция КМ-4-10: габариты 377 × 222 × 36 мм; защита помещения; работает при −25…+55 °C.
Где применяют
- Два оператора в полосе 1800 МГц плюс 900 и 2100 МГц в одной DAS.
- Репитеры с раздельными каналами 1800.
- Установка в помещении.
- Объединение нескольких диапазонов на одну антенну или фидер — КМ-4-10.
- Для КМ-4-10: распределённые системы покрытия зданий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 905–960 + 1730–1740 и 1825–1835 + 1745–1780 и 1840–1875 + 1920–2170 МГц |
| Вносимые потери | ≤1,8 дБ |
| Развязка / подавление | ≥80 дБ между системами; ≥50 дБ между соседними полосами 1800 |
| КСВН | ≤1,25 |
| Входная мощность | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Потери по портам | ≤0,8 дБ (905–960 и 1920–2170 МГц), ≤1,8 дБ (порты 1800) |
| Неравномерность в полосе | ≤1,5 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Потери, дБ | Развязка | Мощность, Вт |
|---|---|---|---|---|
| КМ-4-10 | 905–960 + 1730–1740 и 1825–1835 + 1745–1780 и 1840–1875 + 1920–2170 | ≤1,8 | ≥80 дБ между системами; ≥50 дБ между соседними полосами 1800 | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Исполнение | для помещений |
| Габариты | 377 × 222 × 36 мм |
| Масса | уточняйте у менеджера |
| Рабочая температура | −25…+55 °C |
Как подобрать КМ-4-10
- Потери — до 0,8 дБ в портах 900 и 2100 и до 1,8 дБ в портах 1800.
- Порты 1800 жёстко разбиты по частотам — сверьте с операторами.
- Мощность уточняйте при заказе.
Поставка
Подберём исполнение KADAMM КМ-4-10 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
