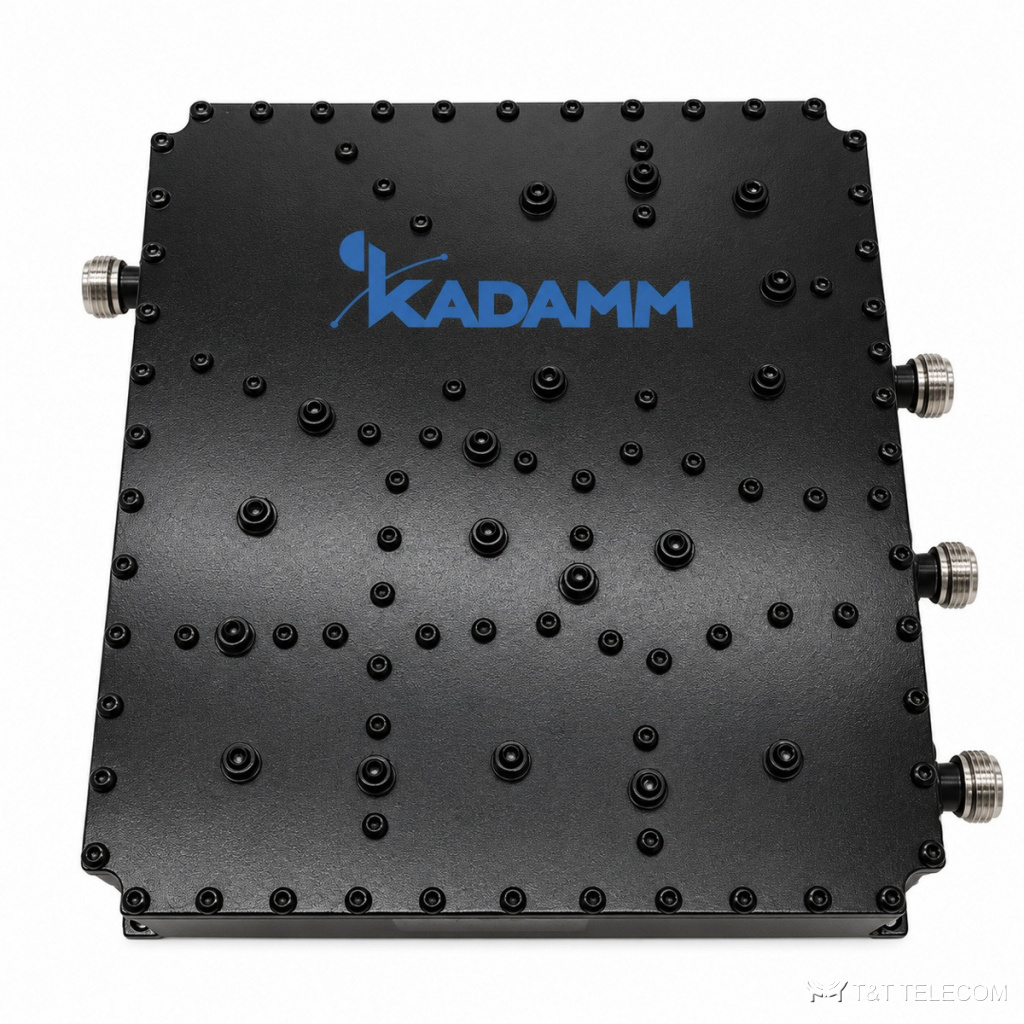

KADAMM КМ-3-22 — комбайнер для вещания и радиосвязи: порты 87–108 МГц (УКВ ЧМ), 380–395 МГц (TETRA) и 450–470 МГц. Потери до 1 дБ, развязка от 50 дБ, КСВН до 1,3, мощность 50 Вт, разъёмы N.
Как устроена КМ-3-22
КМ-3-22 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-3-22 — 87–108 / 380–395 / 450–470 МГц, в неё попадают LTE-450. Полосы по входам КМ-3-22: 87–108 + 380–395 + 450–470 МГц.
КСВН КМ-3-22 — не более 1,30: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход КМ-3-22 — 50 Вт. Разъёмы КМ-3-22: N. Вносимые потери КМ-3-22 — не более 1,0 дБ. Выходов: 3. Развязка между портами не менее 50 дБ. Конструкция КМ-3-22: защита помещения.
Где применяют
- Ретрансляция ЧМ-вещания и служебной радиосвязи в тоннелях и зданиях.
- Объекты с сетями TETRA и DMR 450 МГц.
- Совместная работа трёх систем на одну кабельную сеть.
- Для КМ-3-22: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий — КМ-3-22.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 87–108 + 380–395 + 450–470 МГц |
| Вносимые потери | ≤1,0 дБ |
| Развязка / подавление | ≥50 дБ |
| КСВН | ≤1,30 |
| Входная мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Полосы портов, МГц | Потери, дБ | Развязка | Мощность, Вт |
|---|---|---|---|---|
| КМ-3-22 | 87–108 + 380–395 + 450–470 | ≤1,0 | ≥50 дБ | 50 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Исполнение | для помещений |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Как подобрать КМ-3-22
- Мощность до 50 Вт.
- Для установки в помещениях.
- Разъёмы N (розетка).
- Суммарная мощность передатчиков на входе КМ-3-22 — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM КМ-3-22 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
