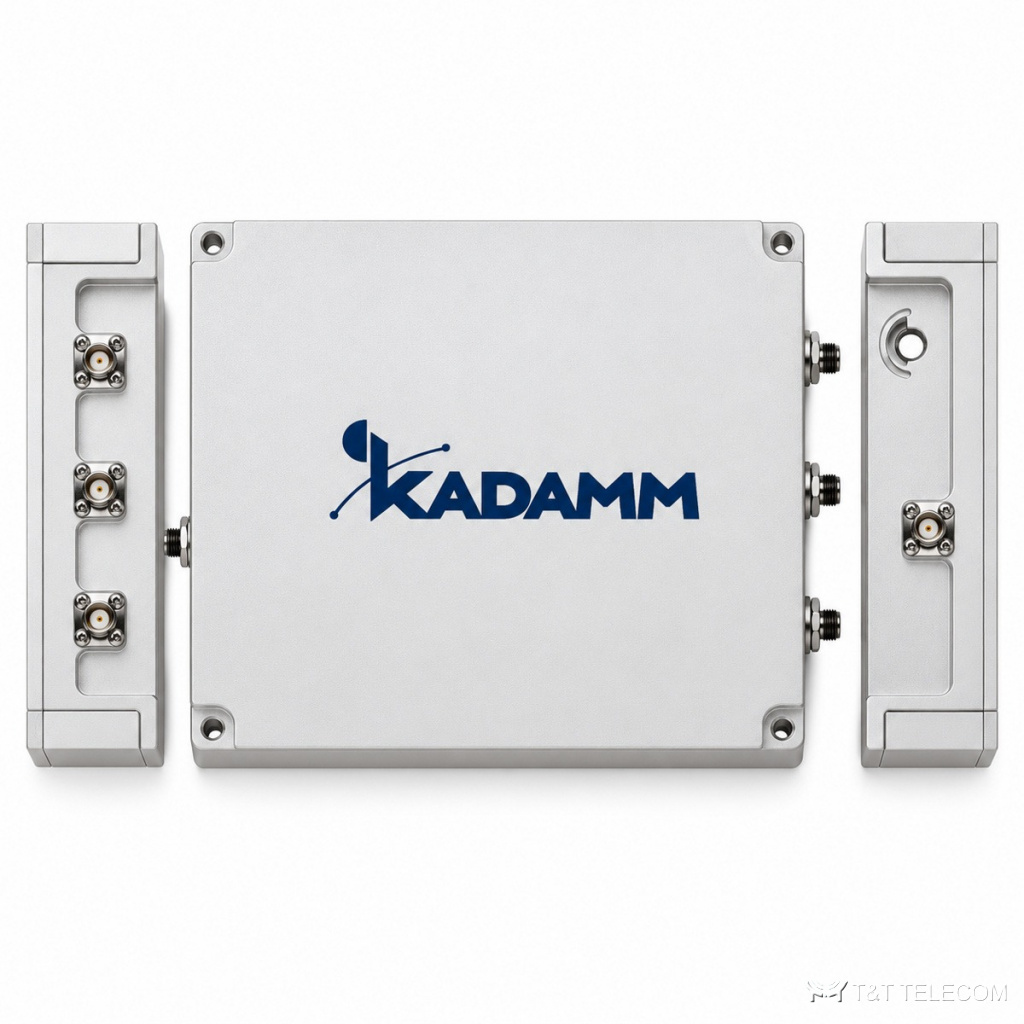

Комбайнер трёхдиапазонный KADAMM КМ-3-21 — 156–166 / 880–900 / 925–945 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-3-21 — защищённый комбайнер для радиосвязи и сотовой полосы 900 МГц: порты 156–166, 880–900 и 925–945 МГц. Между портами 880–900 и 925–945 МГц развязка не менее 85 дБ, между УКВ и 900 МГц — не менее 30 дБ. Потери до 1,5 дБ, 20 Вт на полосу, корпус IP65 с ударной и вибрационной стойкостью 20 g, −40…+70 °C.
Устройство и принцип работы
КМ-3-21 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-3-21 — 156–166 / 880–900 / 925–945 МГц. Полосы по входам КМ-3-21: 156–166 / 880–900 / 925–945 МГц.
Разъёмы КМ-3-21: SMA. Вносимые потери КМ-3-21 — не более 1,5 дБ. Выходов: 3. Развязка между портами не менее 85 дБ. Подавление вне полосы порт 156–166: не менее 30 дБ на 880–945 МГц; порт 880–900: не менее 30 дБ на 156–166, не менее 85 дБ на 925–945 МГц; порт 925–945: не менее 85 дБ на 156–900, не менее 40 дБ на 960 МГц.
Конструкция КМ-3-21: габариты 158 × 140 × 44 мм; крепление на трубу 4 сквозных отверстия Ø4,4 мм; защита IP65; работает при −40…+70 °C.
Где применяют
- Транспорт и подвижные объекты: УКВ-радиосвязь 160 МГц и сотовая связь 900 МГц на общих антеннах.
- Работа приёма и передачи 900 МГц через один комбайнер.
- Жёсткие условия эксплуатации — вибрация, удары, мороз.
- Для КМ-3-21: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий — КМ-3-21.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 156–166 / 880–900 / 925–945 МГц |
| Вносимые потери | ≤1,5 дБ |
| Возвратные потери | ≥15 дБ |
| Развязка | ≥30 дБ между 156–166 и 880–900 МГц; ≥85 дБ между 880–900 и 925–945 МГц |
| Подавление | порт 156–166: ≥30 дБ на 880–945 МГц; порт 880–900: ≥30 дБ на 156–166, ≥85 дБ на 925–945 МГц; порт 925–945: ≥85 дБ на 156–900, ≥40 дБ на 960 МГц |
| Входная мощность | 20 Вт на каждую полосу |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Полосы портов, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт |
|---|---|---|---|---|
| KADAMM КМ-3-21 | 156–166 / 880–900 / 925–945 | ≤1,5 | ≥30 / ≥85 | 20 на полосу |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | 158 × 140 × 44 мм |
| Монтаж | 4 сквозных отверстия Ø4,4 мм |
| Исполнение | IP65; ударная нагрузка 20 g (11 мс), вибрация 20 g (5–200 Гц) |
| Температура эксплуатации | −40…+70 °C |
| Температура хранения | −50…+90 °C |
| Масса | уточняйте у менеджера |
Как подобрать КМ-3-21
- Мощность 20 Вт на каждую полосу.
- Развязка 85 дБ между портами 900 МГц разделяет приём и передачу.
- IP65 и 20 g — для установки на технике.
Поставка
Подберём исполнение KADAMM КМ-3-21 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
