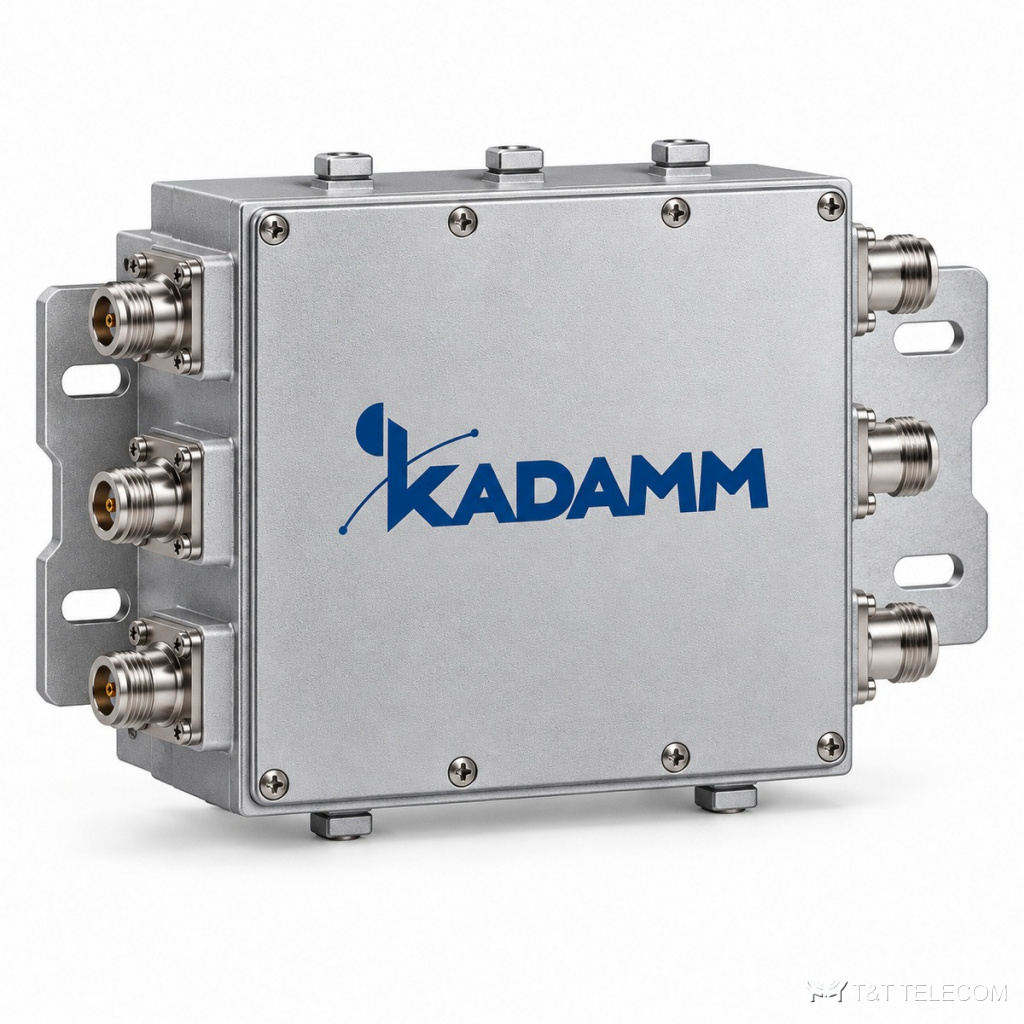

KADAMM КМ-3-20 — трёхдиапазонный комбайнер с отдельным портом 1427–1518 МГц (L-диапазон). Порты 694–960, 1427–1518 и 1710–2700 МГц. Потери до 0,4 дБ, развязка от 50 дБ, возвратные потери от 19 дБ, PIM3 до −155 дБн, средняя мощность до 200 Вт, проход DC до 3 А, грозозащита 10 кА (10/350 мкс). Корпус IP67, 170 × 150 × 94 мм, разъёмы 4.3-10.
Устройство и принцип работы
КМ-3-20 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-3-20 — 694–960 / 1427–1518 / 1710–2700 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Полосы по входам КМ-3-20: 694–960 / 1427–1518 / 1710–2700 МГц. Пассивная интермодуляция КМ-3-20 — не более −155 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. Допустимая мощность на вход КМ-3-20 — 200 Вт. Разъёмы КМ-3-20: 4.3-10 (розетка).
Вносимые потери КМ-3-20 — не более 0,4 дБ. Выходов: 3. Развязка между портами не менее 50 дБ. Проход постоянного тока: есть, до 3000 мА. Конструкция КМ-3-20: габариты 170 × 150 × 94 мм; защита IP67; работает при −20…+65 °C.
Где применяют
- Сайты с полосой 1500 МГц вместе с нижними и верхними сотовыми полосами.
- Установка в помещении и на улице.
- Сети с AISG и питанием мачтового оборудования.
- Для КМ-3-20: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий (КМ-3-20).
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 694–960 / 1427–1518 / 1710–2700 МГц |
| Вносимые потери | ≤0,4 дБ |
| Развязка между портами | ≥50 дБ |
| Возвратные потери / КСВН | ≥19 дБ / ≤1,25 |
| PIM3 | ≤−155 дБн (2 × 43 дБм) |
| Входная мощность | ≤200 Вт (средняя) |
| Проход DC / AISG | есть, до 3000 мА |
| Грозозащита | 10 кА, импульс 10/350 мкс |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Полосы портов, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт |
|---|---|---|---|---|
| KADAMM КМ-3-20 | 694–960 / 1427–1518 / 1710–2700 | ≤0,4 | ≥50 | 200 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 170 × 150 × 94 мм |
| Исполнение | помещения и улица, IP67 |
| Температура эксплуатации | −20…+65 °C |
| Температура хранения | −40…+85 °C |
| Относительная влажность | 5–95 % |
| Масса | уточняйте у менеджера |
Как подобрать КМ-3-20
- Средний порт — только 1427–1518 МГц.
- Мощность до 200 Вт.
- Разъёмы 4.3-10 (розетка).
- Суммарная мощность передатчиков на входе КМ-3-20 — не выше 200 Вт, с запасом на пиковые значения.
- Если на КМ-3-20 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −155 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-3-20 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
