Комбайнер трёхдиапазонный KADAMM КМ-3-19 — 790–960 + 1710–2170 + 2490–2690 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

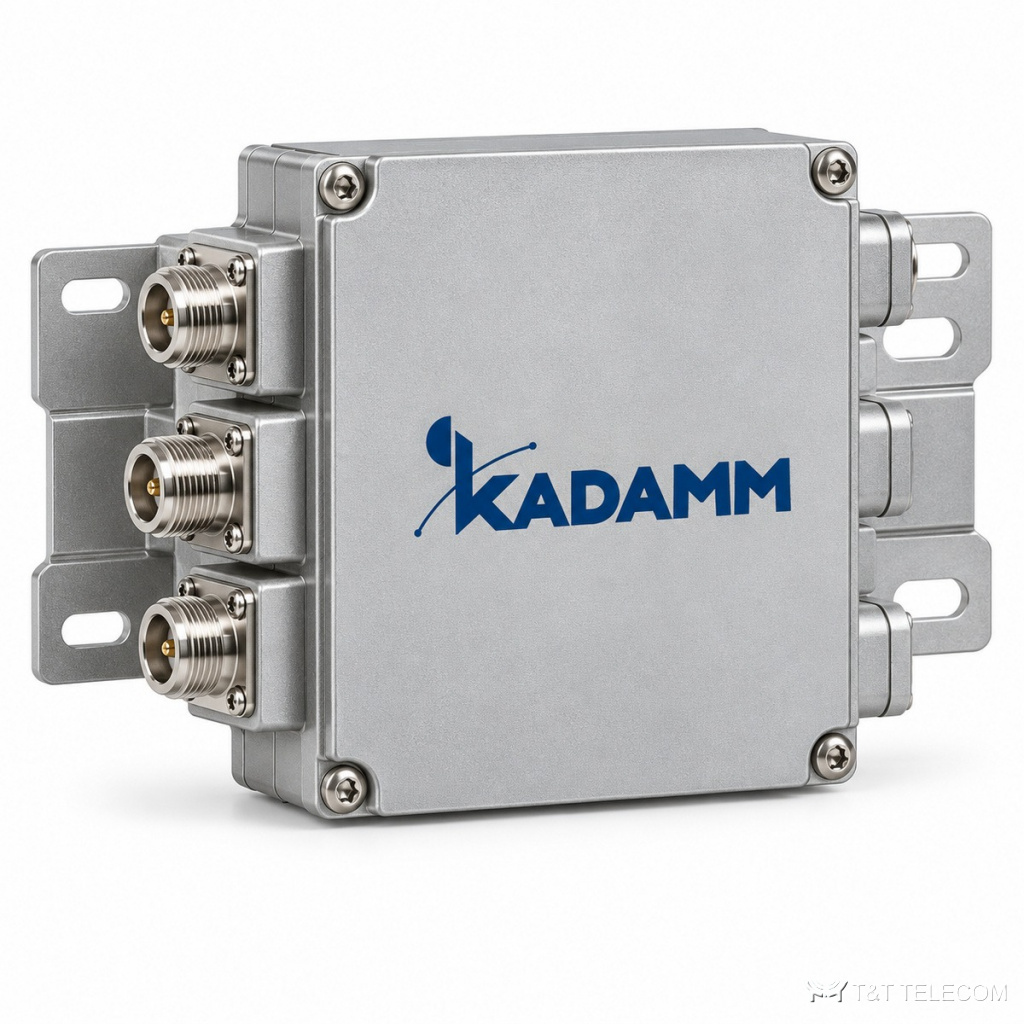

KADAMM КМ-3-19 — мачтовый трёхдиапазонный комбайнер с портами 790–960, 1710–2170 и 2490–2690 МГц. Отделяет LTE 2600 от полос 1800–2100 и нижних полос. Потери 0,3–0,35 дБ (типовые 0,2–0,25), развязка от 50 дБ, PIM3 до −155 дБн, 200 Вт на порт, IP67, грозозащита ±5 кА. Одиночный корпус — 154 × 155 × 55,5 мм, 2 кг; сдвоенный КМ-3-19-Д — 154 × 155 × 96 мм, 4 кг.
Как устроена КМ-3-19
КМ-3-19 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-3-19 — 790–960 / 1710–2170 / 2490–2690 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600, ISM 868 МГц.
Полосы по входам КМ-3-19: 790–960 + 1710–2170 + 2490–2690 МГц. Пассивная интермодуляция КМ-3-19 — не более −155 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. Допустимая мощность на вход КМ-3-19 — 200 Вт на порт. Разъёмы КМ-3-19: 7/16 DIN или 4.3-10 (розетка) — по заказу.
Вносимые потери КМ-3-19 — не более 0,3 дБ (тип. 0,2). Выходов: 3. Развязка между портами не менее 50 (типовое 52) дБ. Проход постоянного тока: конфигурация прохода DC по портам — по заказу (от «все порты» до «ни один»), ток до 3 А. Конструкция КМ-3-19: габариты одиночный: 154 × 155 × 55,5 мм, не более 2 кг; сдвоенный: 154 × 155 × 96 мм, не более 4 кг; крепление: на трубу или стену, крепёж в комплекте; защита IP67; работает при −40…+65 °C.
Где применяют
- Сайты с тремя группами оборудования: 800–900, 1800–2100 и 2600 МГц.
- Сокращение числа фидеров к антенне.
- Сети с AISG и питанием мачтовых блоков.
- Объединение нескольких диапазонов на одну антенну или фидер — КМ-3-19.
- Для КМ-3-19: распределённые системы покрытия зданий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 790–960 + 1710–2170 + 2490–2690 МГц |
| Вносимые потери, 790–960 МГц | ≤0,3 дБ (тип. 0,2) |
| Вносимые потери, 1710–2170 МГц | ≤0,35 дБ (тип. 0,25) |
| Вносимые потери, 2490–2690 МГц | ≤0,3 дБ (тип. 0,2) |
| Возвратные потери | ≥18 дБ (типовое 20 дБ) |
| Развязка между портами | ≥50 дБ (типовое 52 дБ) |
| PIM3 | ≤−155 дБн (типовое −160 дБн) при 2 × 43 дБм |
| Мощность | 200 Вт на порт |
| Проход DC / AISG | конфигурация прохода DC по портам — по заказу (от «все порты» до «ни один»), ток до 3 А |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Полосы портов, МГц | Потери | Конфигурация | Габариты (В × Ш × Г), мм | Масса |
|---|---|---|---|---|---|
| КМ-3-19 | 790–960 + 1710–2170 + 2490–2690 | ≤0,3 дБ (тип. 0,2) / ≤0,35 дБ (тип. 0,25) / ≤0,3 дБ (тип. 0,2) | 1 комбайнер: 3 входа, 1 выход | 154 × 155 × 55,5 мм | ≤2 кг |
| КМ-3-19-Д | 790–960 + 1710–2170 + 2490–2690 | ≤0,3 дБ (тип. 0,2) / ≤0,35 дБ (тип. 0,25) / ≤0,3 дБ (тип. 0,2) | 2 комбайнера в одном корпусе: 6 входов, 2 выхода | 154 × 155 × 96 мм | ≤4 кг |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN или 4.3-10 (розетка) — по заказу |
| Корпус | алюминий, светло-серый |
| Монтаж | на трубу или стену, крепёж в комплекте |
| Грозозащита | ±5 кА, импульс 8/20 мкс |
| Степень защиты | IP67 |
| Температура эксплуатации | −40…+65 °C |
| Габариты корпуса, масса | одиночный: 154 × 155 × 55,5 мм, ≤2 кг; сдвоенный: 154 × 155 × 96 мм, ≤4 кг |
Как подобрать КМ-3-19
- Порты 790–960, 1710–2170 и 2490–2690 МГц — полоса 2300 МГц не проходит.
- Конфигурацию прохода DC и разъёмы указывают в заказе.
- Сдвоенное исполнение — для двух фидеров.
- Суммарная мощность передатчиков на входе КМ-3-19 — не выше 200 Вт на порт, с запасом на пиковые значения.
- Если на КМ-3-19 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −155 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-3-19 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
