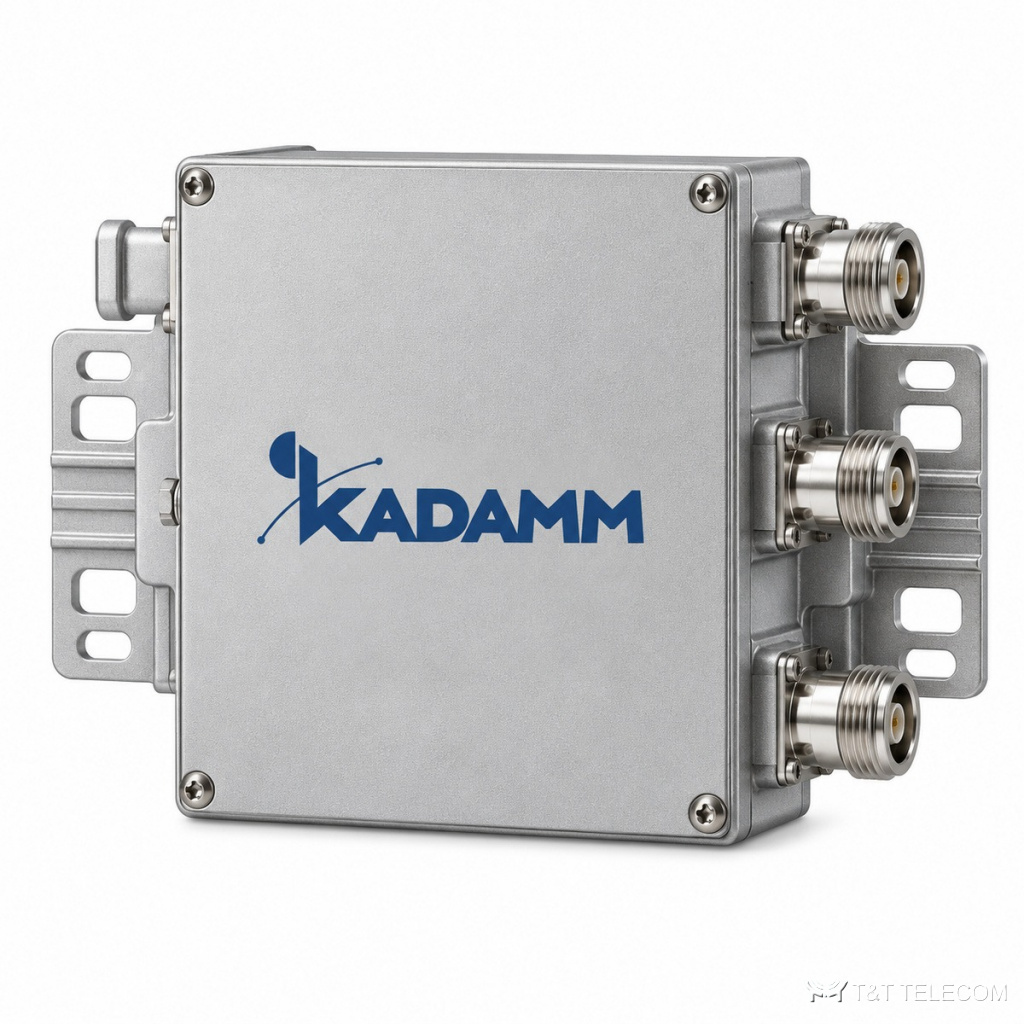

KADAMM КМ-3-18 — трёхпортовый мачтовый комбайнер, который разделяет 800 и 900 МГц: порты 790–862, 880–960 и 1710–2690 МГц. Подходит, когда LTE 800 и GSM 900 работают от разного оборудования. Потери до 0,5 дБ в нижних портах и до 0,35 дБ в верхнем, развязка от 50 дБ, PIM3 до −155 дБн, 200 Вт на порт. Корпус IP67 с грозозащитой; исполнение КМ-3-18-Д — два комбайнера в одном корпусе.
Принцип работы и конструкция
КМ-3-18 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-3-18 — 790–862 / 880–960 / 1710–2690 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
Полосы по входам КМ-3-18: 790–862 + 880–960 + 1710–2690 МГц. Пассивная интермодуляция КМ-3-18 — не более −155 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. Допустимая мощность на вход КМ-3-18 — 200 Вт на порт. Разъёмы КМ-3-18: 7/16 DIN или 4.3-10 (розетка) — по заказу.
Вносимые потери КМ-3-18 — не более 0,5 дБ (тип. 0,35). Выходов: 3. Развязка между портами не менее 50 (типовое 52) дБ. Проход постоянного тока: конфигурация прохода DC по портам — по заказу (от «все порты» до «ни один»), ток до 3 А. Конструкция КМ-3-18: габариты одиночный: 195 × 195 × 70 мм, не более 3,2 кг; сдвоенный: 195 × 195 × 125 мм, не более 6,2 кг; крепление: на трубу или стену, крепёж в комплекте; защита IP67; работает при −40…+65 °C.
Где применяют
- Сайты с LTE 800, GSM 900 и верхними полосами 1800–2600 МГц на общей антенне.
- Мачтовая установка — на трубу или стену.
- Сети с AISG: проход DC по портам задают при заказе.
- Для КМ-3-18: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий — КМ-3-18.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 790–862 + 880–960 + 1710–2690 МГц |
| Вносимые потери, 790–862 МГц | ≤0,5 дБ (тип. 0,35) |
| Вносимые потери, 880–960 МГц | ≤0,5 дБ (тип. 0,35) |
| Вносимые потери, 1710–2690 МГц | ≤0,35 дБ (тип. 0,2) |
| Возвратные потери | ≥18 дБ (типовое 20 дБ) |
| Развязка между портами | ≥50 дБ (типовое 52 дБ) |
| PIM3 | ≤−155 дБн (типовое −160 дБн) при 2 × 43 дБм |
| Мощность | 200 Вт на порт |
| Проход DC / AISG | конфигурация прохода DC по портам — по заказу (от «все порты» до «ни один»), ток до 3 А |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Полосы портов, МГц | Потери | Конфигурация | Габариты (В × Ш × Г), мм | Масса |
|---|---|---|---|---|---|
| КМ-3-18 | 790–862 + 880–960 + 1710–2690 | ≤0,5 дБ (тип. 0,35) / ≤0,5 дБ (тип. 0,35) / ≤0,35 дБ (тип. 0,2) | 1 комбайнер: 3 входа, 1 выход | 195 × 195 × 70 мм | ≤3,2 кг |
| КМ-3-18-Д | 790–862 + 880–960 + 1710–2690 | ≤0,5 дБ (тип. 0,35) / ≤0,5 дБ (тип. 0,35) / ≤0,35 дБ (тип. 0,2) | 2 комбайнера в одном корпусе: 6 входов, 2 выхода | 195 × 195 × 125 мм | ≤6,2 кг |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN или 4.3-10 (розетка) — по заказу |
| Корпус | алюминий, светло-серый |
| Монтаж | на трубу или стену, крепёж в комплекте |
| Грозозащита | ±5 кА, импульс 8/20 мкс |
| Степень защиты | IP67 |
| Температура эксплуатации | −40…+65 °C |
| Габариты корпуса, масса | одиночный: 195 × 195 × 70 мм, ≤3,2 кг; сдвоенный: 195 × 195 × 125 мм, ≤6,2 кг |
Как подобрать КМ-3-18
- Одиночный (195 × 195 × 70 мм, 3,2 кг) или сдвоенный -Д (195 × 195 × 125 мм, 6,2 кг).
- Разъёмы 7/16 DIN или 4.3-10 — в заказе.
- Ток DC — до 3 А.
- Суммарная мощность передатчиков на входе КМ-3-18 — не выше 200 Вт на порт, с запасом на пиковые значения.
- Если на КМ-3-18 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −155 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-3-18 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM КМ-3-18 — техническое описание 226.99 КБ
