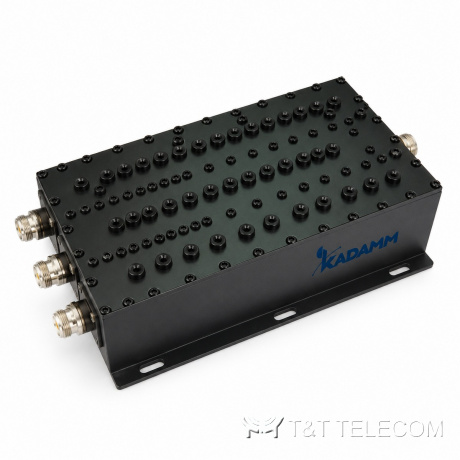

Комбайнер трёхдиапазонный KADAMM КМ-3-17 — 800–960 + 1710–2170 + 2400–2500 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

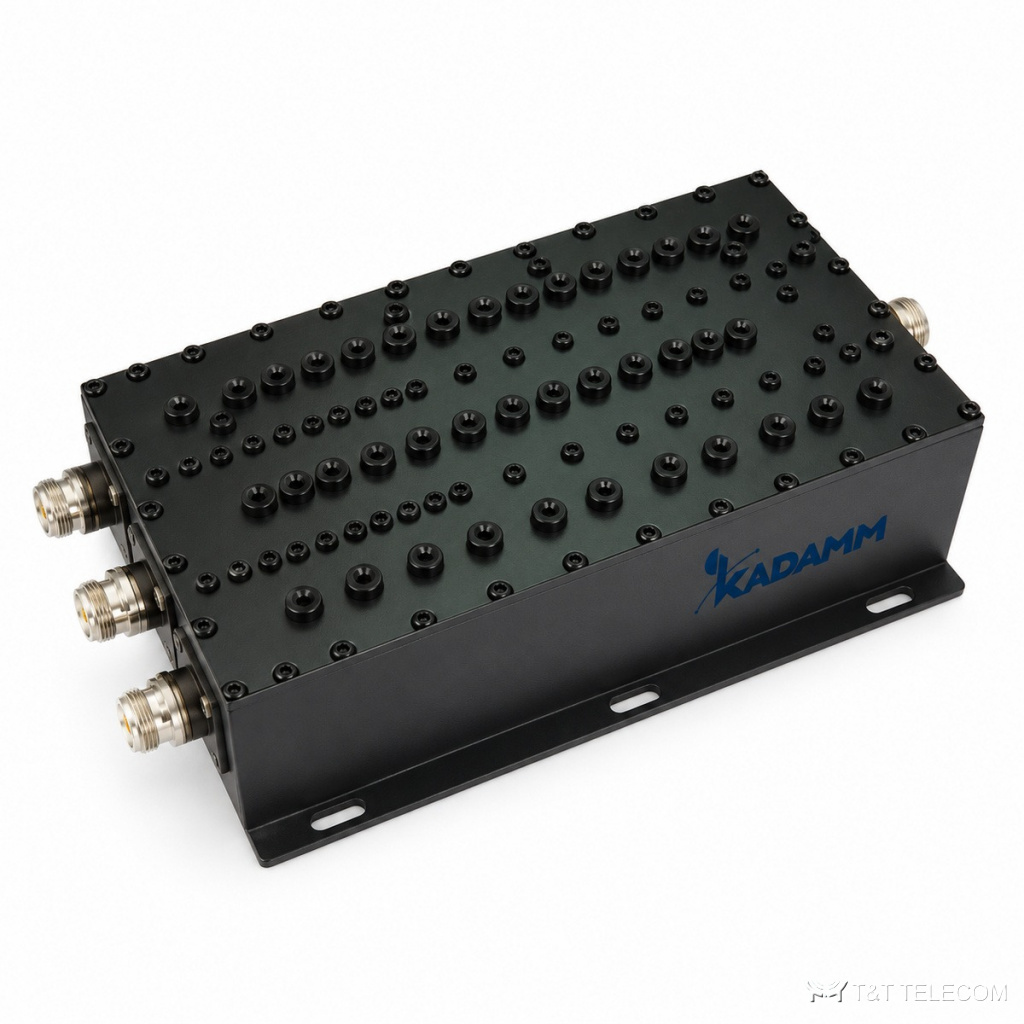

KADAMM КМ-3-17 — резонаторный комбайнер на три полосы для помещений: 800–960, 1710–2170 и 2400–2500 МГц. Сводит сотовые полосы и Wi-Fi 2,4 ГГц в одну систему покрытия здания. Развязка между портами не менее 70 дБ, потери не более 0,5 дБ, 200 Вт на вход.
Устройство и принцип работы
КМ-3-17 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-3-17 — 800–960 / 1710–2170 / 2400–2500 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, Wi-Fi 2,4 ГГц, ISM 868 МГц.
Полосы по входам КМ-3-17: 800–960 + 1710–2170 + 2400–2500 МГц. Пассивная интермодуляция КМ-3-17 — не более −150 дБн (2 × 43 дБм); при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН КМ-3-17 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход КМ-3-17 — 200 Вт. Разъёмы КМ-3-17: N / DIN / 4.3-10.
Вносимые потери КМ-3-17 — не более 0,5 дБ. Выходов: 3. Развязка между портами не менее 70 дБ. Конструкция КМ-3-17: защита помещения; работает при −25…+60 °C.
Где применяют
- Офисы и торговые центры: сотовая связь и Wi-Fi 2,4 ГГц в одной кабельной сети.
- Гостиницы и общественные здания, где антенны DAS обслуживают и сотовую сеть, и беспроводную сеть.
- Объекты, где нужна развязка между Wi-Fi и сотовыми системами.
- Объединение нескольких диапазонов на одну антенну или фидер — КМ-3-17.
- Распределённые системы покрытия зданий (КМ-3-17).
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 800–960 + 1710–2170 + 2400–2500 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка между портами | ≥70 дБ |
| КСВН | ≤1,3 |
| Входная мощность | 200 Вт |
| PIM3 | ≤−150 дБн (2 × 43 дБм) |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Полосы портов, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт |
|---|---|---|---|---|
| КМ-3-17 | 800–960 + 1710–2170 + 2400–2500 | ≤0,5 | ≥70 | 200 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N, 7/16 DIN или 4.3-10 (розетка) — по исполнению |
| Исполнение | для помещений |
| Монтаж | уточняйте у менеджера |
| Температура эксплуатации | −25…+60 °C |
| Относительная влажность | 5–95 % |
| Габариты, масса | уточняйте у менеджера |
Как подобрать КМ-3-17
- Исполнение для помещений — для уличной установки берут комбайнеры КМ в корпусе IP65 / IP67.
- Порт 2400–2500 МГц — для точек доступа Wi-Fi 2,4 ГГц.
- Разъёмы — N, 7/16 DIN или 4.3-10 по заказу.
- Суммарная мощность передатчиков на входе КМ-3-17 — не выше 200 Вт, с запасом на пиковые значения.
- Если на КМ-3-17 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн (2 × 43 дБм)), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-3-17 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
