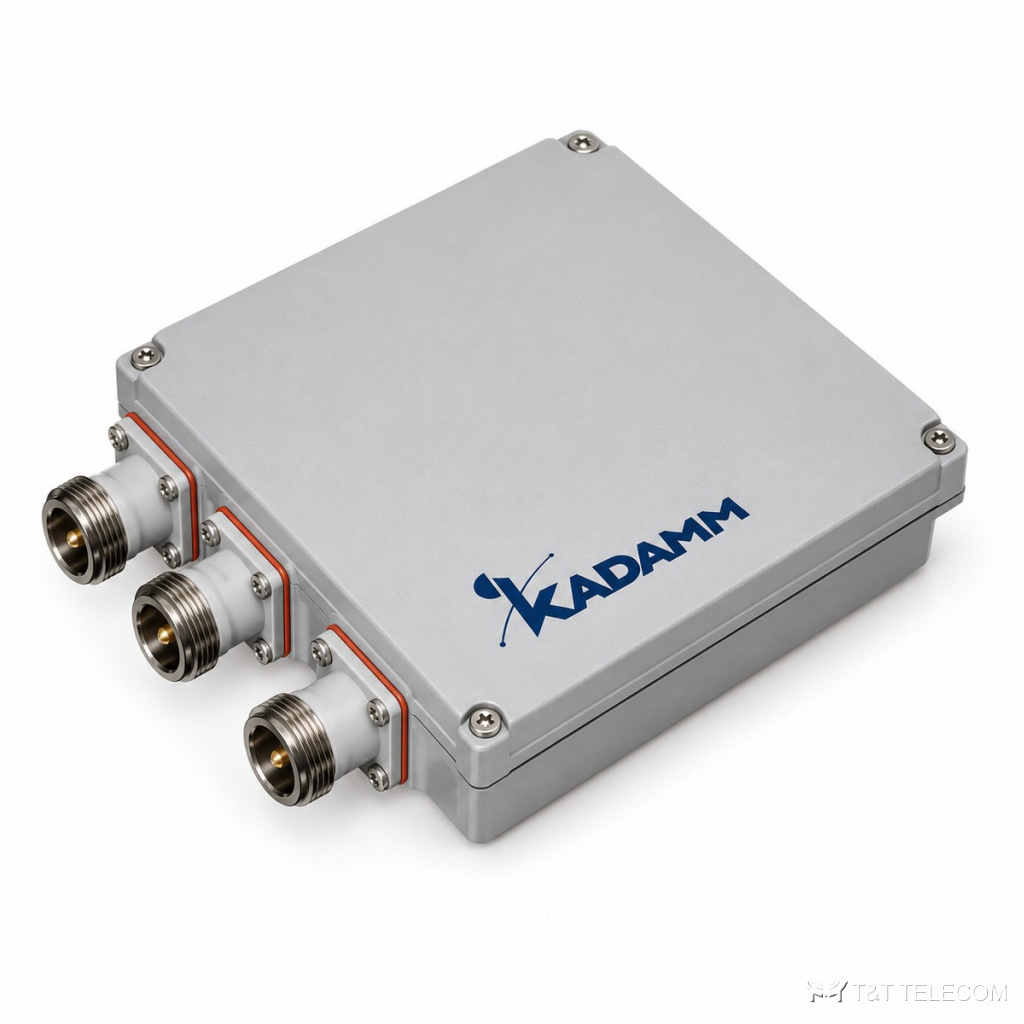

Комбайнер трёхдиапазонный KADAMM КМ-3-16 — 698–2170 + 2300–2400 + 2500–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-3-16 — резонаторный комбайнер на три полосы: 698–2170, 2300–2400 и 2500–2700 МГц. Отдельные порты для LTE 2300 и LTE 2600 позволяют подключить их к одной DAS вместе с остальными сотовыми системами. Развязка между портами не менее 50 дБ, потери не более 0,6 дБ, 300 Вт на вход, IP65 / IP67.
Принцип работы и конструкция
КМ-3-16 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-3-16 — 698–2170 / 2300–2400 / 2500–2700 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, LTE-2600.
Полосы по входам КМ-3-16: 698–2170 + 2300–2400 + 2500–2700 МГц. КСВН КМ-3-16 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход КМ-3-16 — 300 Вт. Разъёмы КМ-3-16: N / DIN / 4.3-10. Вносимые потери КМ-3-16 — не более 0,6 дБ. Выходов: 3. Развязка между портами не менее 50 дБ.
Конструкция КМ-3-16: крепление: на трубу или стену; защита IP65 / IP67; работает при −25…+60 °C.
Где применяют
- DAS торговых и офисных центров: несколько систем в одном кабеле и одних антеннах.
- Объекты, где операторы делят общую распределённую систему, а их полосы нужно развести фильтрами.
- Узлы ретрансляторов и базовых станций, где важна высокая развязка между системами.
- Объединение нескольких диапазонов на одну антенну или фидер (КМ-3-16).
- Распределённые системы покрытия зданий — КМ-3-16.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 698–2170 + 2300–2400 + 2500–2700 МГц |
| Вносимые потери | ≤0,6 дБ |
| Развязка между портами | ≥50 дБ |
| КСВН | ≤1,3 |
| Входная мощность | 300 Вт |
| PIM3 | ≤−150 / −155 / −160 дБн (2 × 43 дБм) — по исполнению |
| Волновое сопротивление | 50 Ом |
| Грозозащита | IEC 61000-4-5, 3 кА, 10/350 мкс |
| Проход постоянного тока (DC) | есть |
Исполнения
| Артикул | Полосы портов, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт |
|---|---|---|---|---|
| КМ-3-16 | 698–2170 + 2300–2400 + 2500–2700 | ≤0,6 | ≥50 | 300 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N, 7/16 DIN или 4.3-10 (розетка) — по исполнению |
| Исполнение | помещения и улица, IP65 / IP67 |
| Монтаж | на трубу или стену |
| Температура эксплуатации | −25…+60 °C |
| Относительная влажность | 5–95 % |
| Габариты, масса | уточняйте у менеджера |
Как подобрать КМ-3-16
- Порты 2300–2400 и 2500–2700 МГц — для операторов с LTE 2300 и LTE 2600 на объекте.
- Нижний порт 698–2170 МГц принимает все полосы от 700 до 2100 МГц.
- Разъёмы — N, 7/16 DIN или 4.3-10 по заказу.
- Суммарная мощность передатчиков на входе КМ-3-16 — не выше 300 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM КМ-3-16 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
