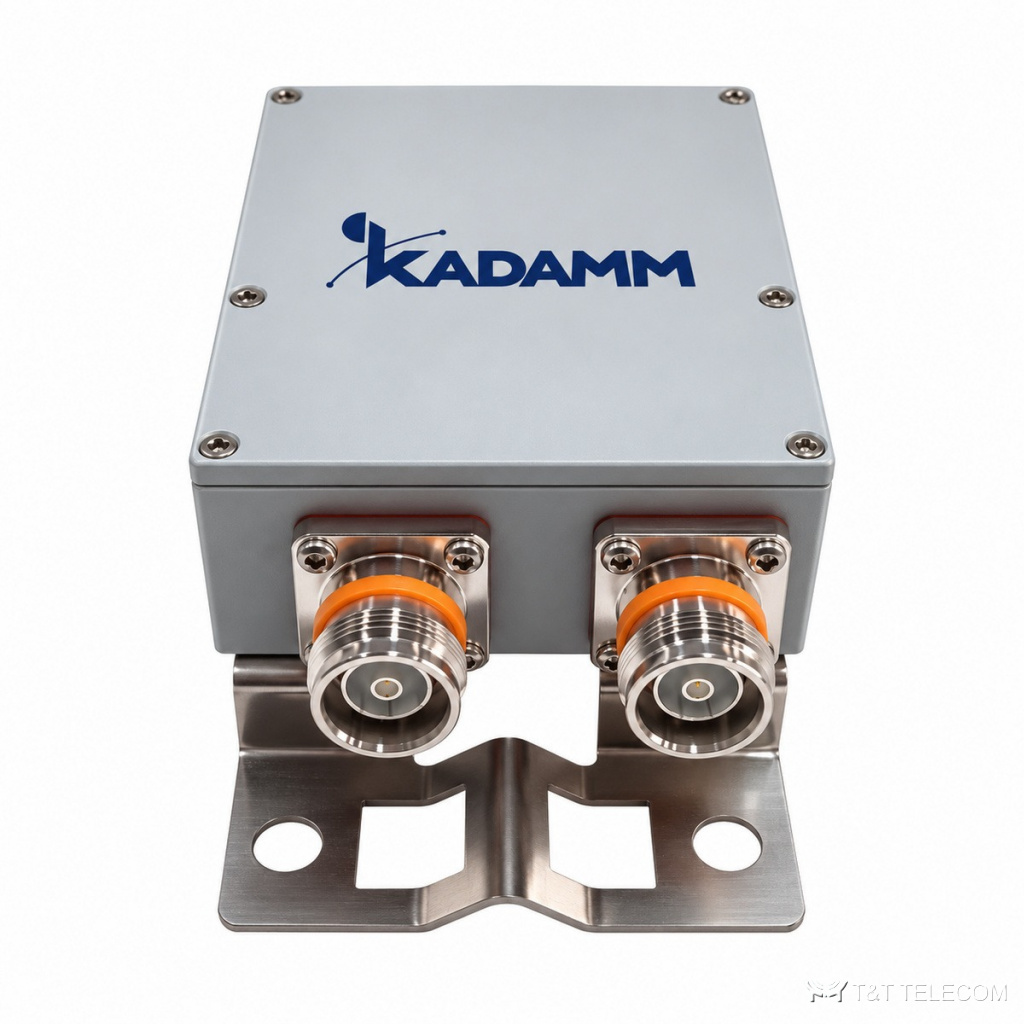

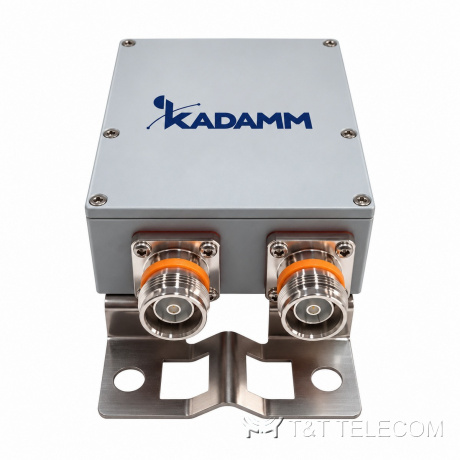

Комбайнер KADAMM КМ-2-41 — 80–2690 / 3300–5925 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-2-41 — сверхширокополосный комбайнер с портами 80–2690 МГц и 3300–5925 МГц. Нижний порт принимает всё от радиосвязи до LTE 2600, верхний — 5G NR 3,5 ГГц и Wi-Fi 5 ГГц. Потери до 0,3 дБ, развязка от 50 дБ, КСВН не более 1,3, PIM3 до −161 дБн, мощность 150 Вт, масса 0,85 кг, разъёмы 4.3-10.
Устройство и принцип работы
КМ-2-41 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-2-41 — 80–2690 / 3300–5925 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
Пассивная интермодуляция КМ-2-41 — не более −161 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. КСВН КМ-2-41 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход КМ-2-41 — 150 Вт. Разъёмы КМ-2-41: 4.3-10 (розетка).
Вносимые потери КМ-2-41 — не более 0,3 дБ. Выходов: 2. Развязка между портами не менее 50 дБ. Конструкция КМ-2-41: масса 0,85 кг; защита IP67; работает при −25…+65 °C.
Где применяют
- Модернизация DAS под 5G NR и Wi-Fi 5 ГГц без замены существующей сети.
- Многосистемные объекты с радиосвязью, сотовой сетью и Wi-Fi.
- Многооператорные системы, где важна низкая интермодуляция.
- Объединение нескольких диапазонов на одну антенну или фидер (КМ-2-41).
- Для КМ-2-41: распределённые системы покрытия зданий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 80–2690 / 3300–5925 МГц |
| Мощность | 150 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−161 дБн |
| КСВН | ≤1,3 |
| Развязка / подавление | ≥50 дБ |
| Вносимые потери | ≤0,3 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-2-41 | 80–2690 / 3300–5925 | 80–2690 / 3300–5925 | 150 | ≤1,3 | ≤−161 дБн | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | 0,85 кг |
| Температура эксплуатации | −25…+65 °C |
| Степень защиты | IP67 |
Как подобрать КМ-2-41
- Граница портов — между 2690 и 3300 МГц.
- Мощность до 150 Вт на комбайнер.
- Разъёмы 4.3-10 (розетка).
- Суммарная мощность передатчиков на входе КМ-2-41 — не выше 150 Вт, с запасом на пиковые значения.
- Если на КМ-2-41 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −161 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-2-41 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −161 дБн?
Чем ниже это значение у КМ-2-41, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у КМ-2-41 — не больше 1,7 %, остальное уходит в антенну.
