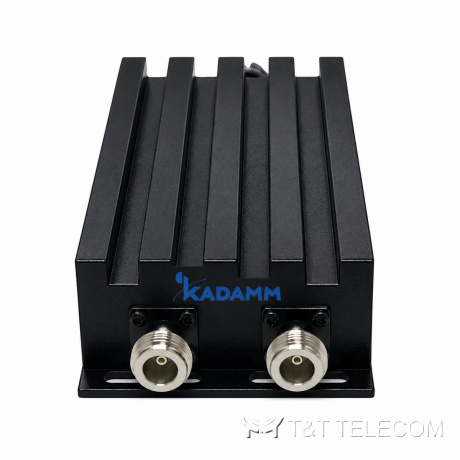

Комбайнер двухдиапазонный KADAMM КМ-2-37 — 134–170 + 400–470 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

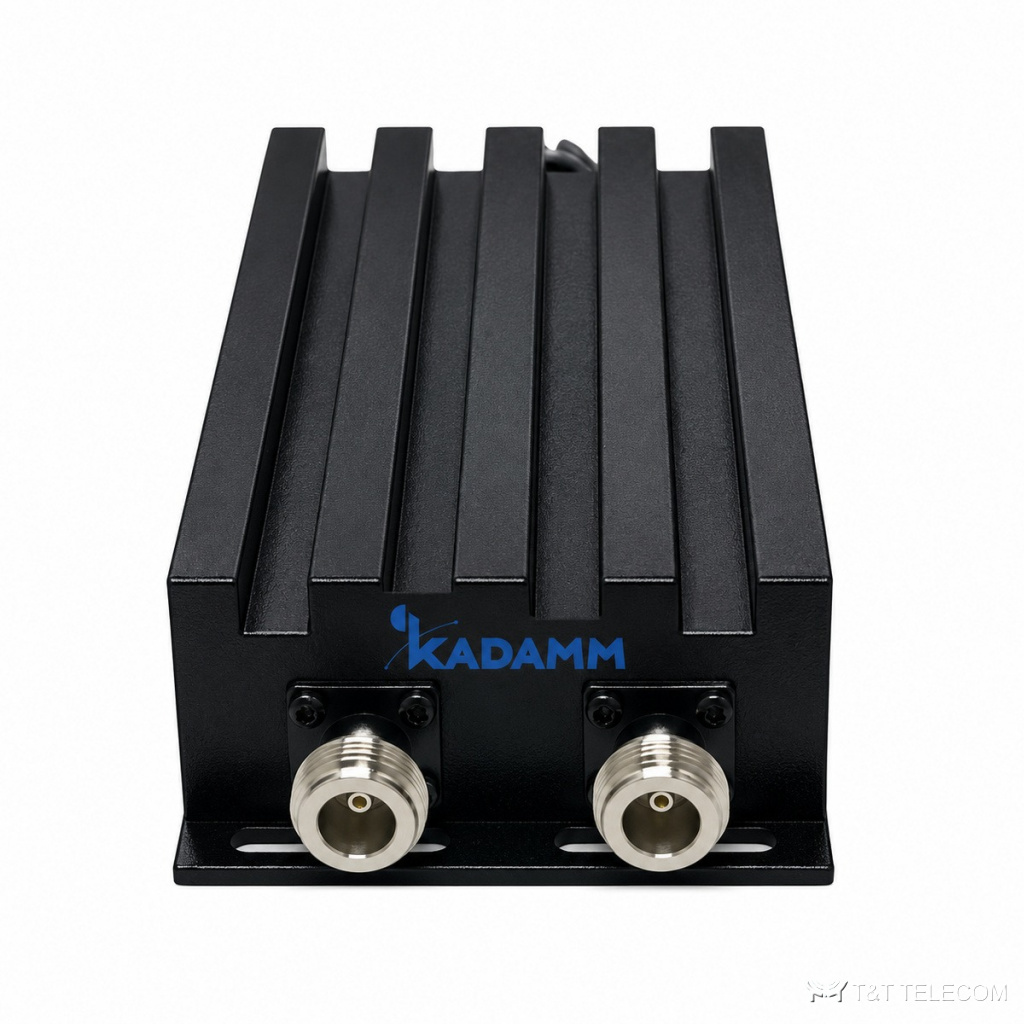

KADAMM КМ-2-37 — комбайнер двух радиосетей: УКВ 134–170 МГц и ДМВ 400–470 МГц. Объединяет передатчики двух диапазонов на общую антенну или кабель системы покрытия. Потери до 0,5 дБ, подавление соседнего порта от 60 дБ, КСВН не более 1,3, возвратные потери от 18 дБ, мощность 200 Вт, масса 1 кг, разъёмы N.
Как устроена КМ-2-37
КМ-2-37 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-2-37 — 134–170 / 400–470 МГц, в неё попадают LTE-450, радиосвязь 400–470 МГц. Полосы по входам КМ-2-37: 134–170 + 400–470 МГц.
КСВН КМ-2-37 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход КМ-2-37 — 200 Вт. Разъёмы КМ-2-37: N. Вносимые потери КМ-2-37 — не более 0,5 дБ. Выходов: 2. Развязка между портами не менее 60 дБ. Подавление вне полосы не менее 60 дБ в полосе соседнего порта.
Конструкция КМ-2-37: масса 1 кг; защита помещения; работает при −20…+60 °C.
Где применяют
- Объекты с УКВ и ДМВ радиосетями — служба охраны, транспорт, промышленность.
- Подача двух радиосетей в одну систему покрытия здания.
- Сокращение числа антенн на мачте.
- Объединение нескольких диапазонов на одну антенну или фидер — КМ-2-37.
- Распределённые системы покрытия зданий — КМ-2-37.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 134–170 + 400–470 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка / подавление | ≥60 дБ |
| КСВН | ≤1,3 |
| Возвратные потери | ≥18 дБ |
| Входная мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Подавление | ≥60 дБ в полосе соседнего порта |
Исполнения
| Артикул | Полосы портов, МГц | Потери, дБ | Развязка | Мощность, Вт |
|---|---|---|---|---|
| КМ-2-37 | 134–170 + 400–470 | ≤0,5 | ≥60 дБ | 200 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Исполнение | для помещений |
| Габариты | уточняйте у менеджера |
| Масса | 1 кг |
| Рабочая температура | −20…+60 °C |
Как подобрать КМ-2-37
- Порты 134–170 и 400–470 МГц — сверьте частоты обеих сетей.
- Мощность до 200 Вт.
- Корпус для помещений, −20…+60 °C.
- Суммарная мощность передатчиков на входе КМ-2-37 — не выше 200 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM КМ-2-37 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
