Комбайнер двухдиапазонный KADAMM КМ-2-36 — 889–954 + 1710–1830 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

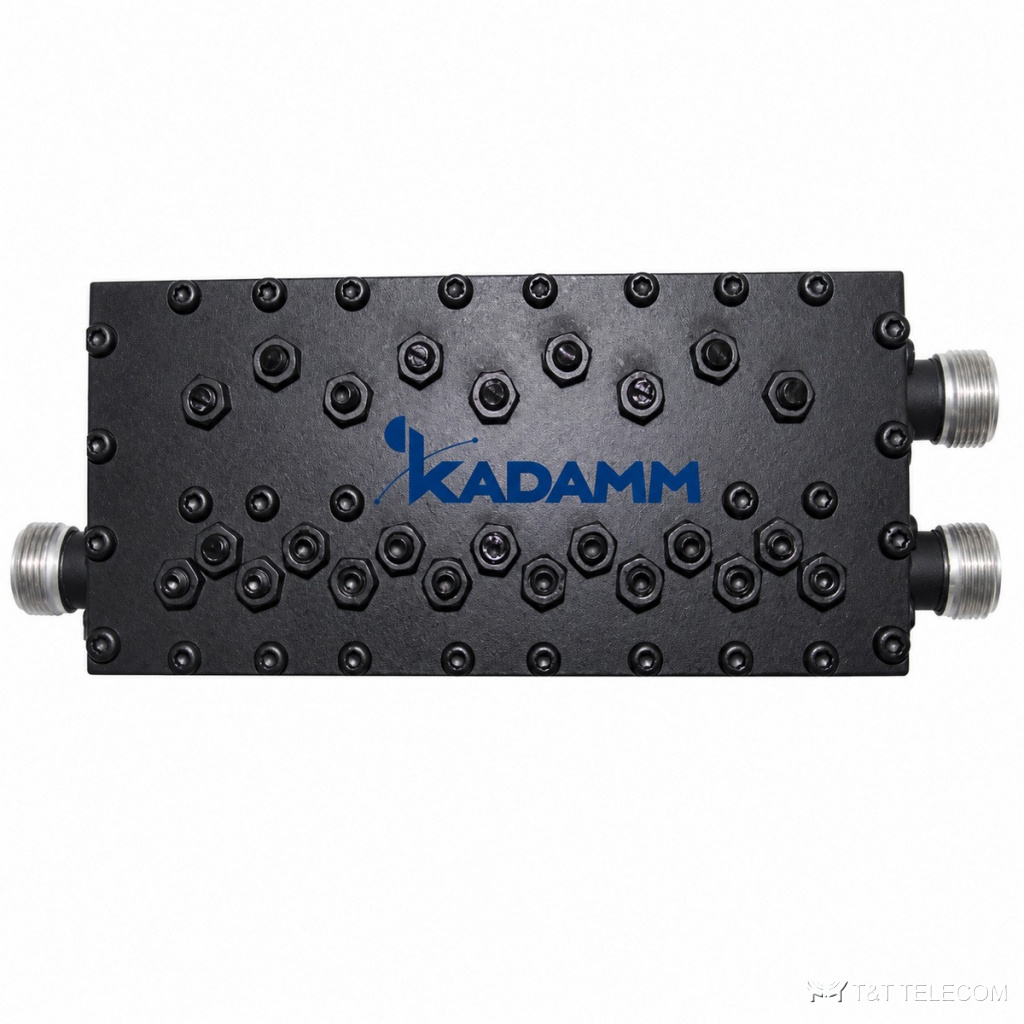

KADAMM КМ-2-36 — компактный комбайнер GSM 900 и DCS 1800: порты 889–954 МГц и 1710–1830 МГц. Сводит два сотовых диапазона в один кабель или разделяет их перед усилителями. Потери до 0,6 дБ, подавление от 80 дБ, КСВН не более 1,3, мощность от 200 Вт, PIM3 до −140 дБн. Корпус 131 × 75 × 36 мм для помещений, разъёмы N.
Как устроена КМ-2-36
КМ-2-36 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-2-36 — 889–954 / 1710–1830 МГц. Полосы по входам КМ-2-36: 889–954 + 1710–1830 МГц. Пассивная интермодуляция КМ-2-36 — не более −140 дБн (2 × 43 дБм); при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.
КСВН КМ-2-36 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход КМ-2-36 — не менее 200 Вт. Разъёмы КМ-2-36: N. Вносимые потери КМ-2-36 — не более 0,6 дБ. Выходов: 2. Развязка между портами не менее 80 (подавление) дБ. Неравномерность в полосе не более 0,5 дБ.
Конструкция КМ-2-36: габариты 131 × 75 × 36 мм; защита помещения; работает при −20…+55 °C.
Где применяют
- Репитеры и DAS на два диапазона — 900 и 1800 МГц.
- Раздельное усиление полос 900 и 1800 МГц в одной кабельной системе.
- Установка в помещении.
- Объединение нескольких диапазонов на одну антенну или фидер — КМ-2-36.
- Распределённые системы покрытия зданий (КМ-2-36).
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 889–954 + 1710–1830 МГц |
| Вносимые потери | ≤0,6 дБ |
| Развязка / подавление | ≥80 дБ (подавление) |
| КСВН | ≤1,3 |
| Входная мощность | не менее 200 Вт |
| PIM3 | ≤−140 дБн (2 × 43 дБм) |
| Волновое сопротивление | 50 Ом |
| Неравномерность в полосе | ≤0,5 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Потери, дБ | Развязка | Мощность, Вт |
|---|---|---|---|---|
| КМ-2-36 | 889–954 + 1710–1830 | ≤0,6 | ≥80 дБ (подавление) | не менее 200 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Исполнение | для помещений |
| Габариты | 131 × 75 × 36 мм |
| Масса | уточняйте у менеджера |
| Рабочая температура | −20…+55 °C |
Как подобрать КМ-2-36
- Порты узкие: 889–954 и 1710–1830 МГц — проверьте полосы операторов.
- Полосы 2100 и 2600 МГц через комбайнер не проходят.
- Небольшой корпус удобен для монтажа рядом с репитером.
- Суммарная мощность передатчиков на входе КМ-2-36 — не выше не менее 200 Вт, с запасом на пиковые значения.
- Если на КМ-2-36 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −140 дБн (2 × 43 дБм)), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-2-36 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
