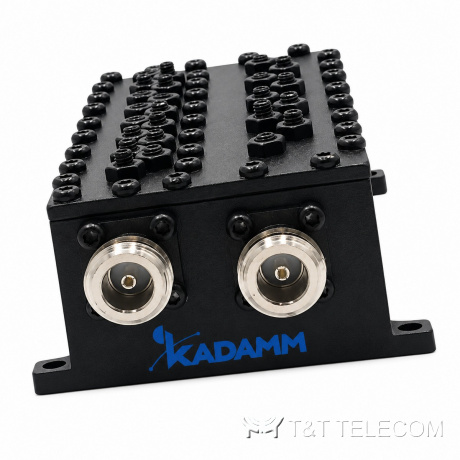

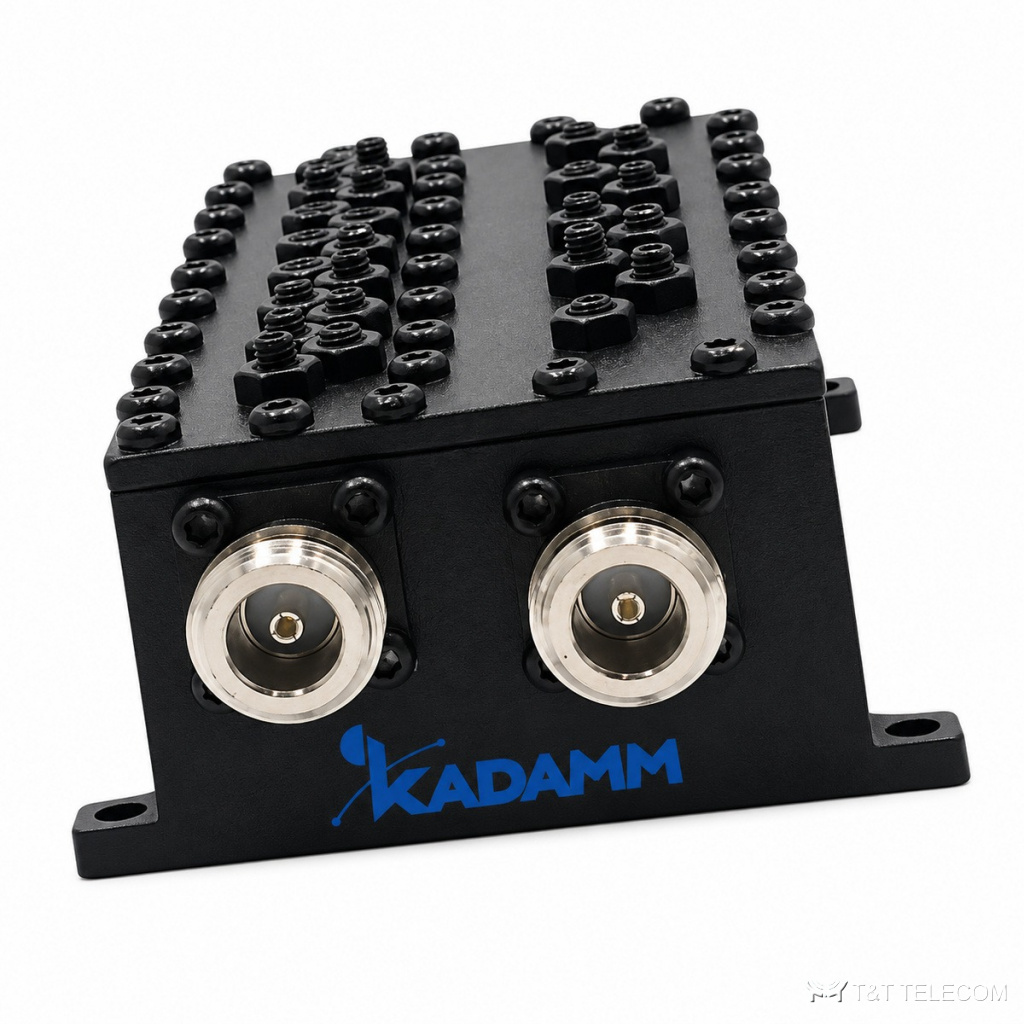

Комбайнер двухдиапазонный KADAMM КМ-2-35 — 800–2170 + 2400–2500 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-2-35 — комнатный комбайнер сотовой связи и Wi-Fi: порт 800–2170 МГц и порт 2400–2500 МГц. Позволяет подать беспроводную сеть 2,4 ГГц в кабельную систему покрытия вместе с сотовыми полосами. Потери до 0,5 дБ, подавление соседнего порта от 80 дБ, КСВН не более 1,25, мощность от 200 Вт, PIM3 до −145 дБн. Плоский корпус 171 × 107 × 21 мм, разъёмы N.
Устройство и принцип работы
КМ-2-35 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-2-35 — 800–2170 / 2400–2500 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, Wi-Fi 2,4 ГГц, GPS L1 / ГЛОНАСС L1, ISM 868 МГц.
Полосы по входам КМ-2-35: 800–2170 + 2400–2500 МГц. Пассивная интермодуляция КМ-2-35 — не более −145 дБн (2 × 43 дБм); при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН КМ-2-35 — не более 1,25: обратно отражается не больше 1,2 % подводимой мощности. Допустимая мощность на вход КМ-2-35 — не менее 200 Вт. Разъёмы КМ-2-35: N.
Вносимые потери КМ-2-35 — не более 0,5 дБ. Выходов: 2. Развязка между портами не менее 80 (подавление) дБ. Неравномерность в полосе не более 0,4 дБ. Конструкция КМ-2-35: габариты 171 × 107 × 21 мм; защита помещения; работает при −20…+55 °C.
Где применяют
- Совмещение Wi-Fi 2,4 ГГц и сотовых полос 800–2100 МГц в DAS здания.
- Офисы, гостиницы, торговые центры с общей кабельной сетью.
- Установка в помещении: −20…+55 °C.
- Для КМ-2-35: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий — КМ-2-35.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 800–2170 + 2400–2500 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка / подавление | ≥80 дБ (подавление) |
| КСВН | ≤1,25 |
| Входная мощность | не менее 200 Вт |
| PIM3 | ≤−145 дБн (2 × 43 дБм) |
| Волновое сопротивление | 50 Ом |
| Неравномерность в полосе | ≤0,4 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Потери, дБ | Развязка | Мощность, Вт |
|---|---|---|---|---|
| КМ-2-35 | 800–2170 + 2400–2500 | ≤0,5 | ≥80 дБ (подавление) | не менее 200 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Исполнение | для помещений |
| Габариты | 171 × 107 × 21 мм |
| Масса | уточняйте у менеджера |
| Рабочая температура | −20…+55 °C |
Как подобрать КМ-2-35
- Верхний порт — только 2400–2500 МГц: LTE 2600 через него не проходит.
- Подавление 80 дБ защищает точки Wi-Fi от сотовых усилителей.
- Для улицы этот корпус не предназначен.
- Суммарная мощность передатчиков на входе КМ-2-35 — не выше не менее 200 Вт, с запасом на пиковые значения.
- Если на КМ-2-35 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −145 дБн (2 × 43 дБм)), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-2-35 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
