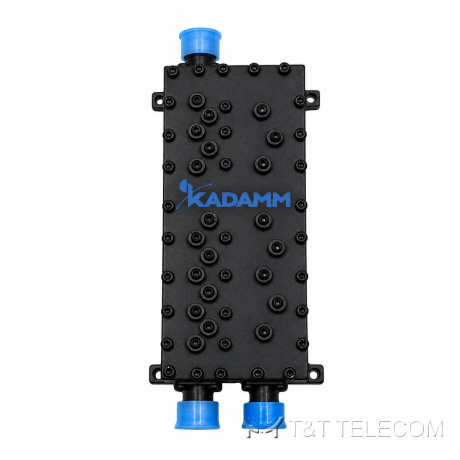

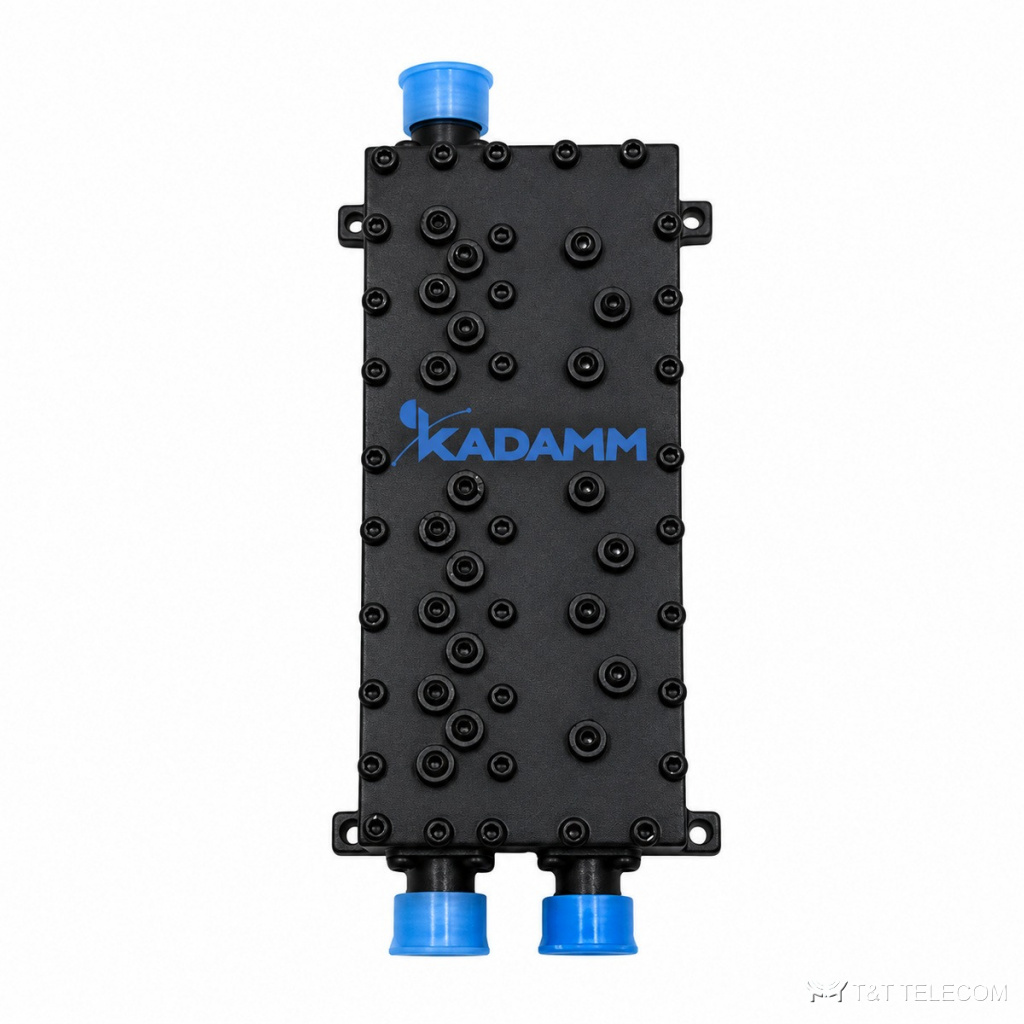

Комбайнер двухдиапазонный KADAMM КМ-2-34 — 136–520 + 698–960 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-2-34 — комбайнер радиосвязи и сотовой связи: порт 136–520 МГц и порт 698–960 МГц. Объединяет УКВ/ДМВ радиостанции и нижние сотовые полосы в одном кабеле. Потери не более 0,5 дБ, неравномерность в полосе до 0,5 дБ, подавление соседнего порта от 45 дБ, 300 Вт, PIM3 до −150 дБн. Исполнение IP65 / IP67, 247 × 111 × 49 мм, 3 кг, разъёмы N.
Как устроена КМ-2-34
КМ-2-34 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-2-34 — 136–520 / 698–960 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
Полосы по входам КМ-2-34: 136–520 + 698–960 МГц. Пассивная интермодуляция КМ-2-34 — не более −150 дБн (2 × 43 дБм); при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. Допустимая мощность на вход КМ-2-34 — 300 Вт. Разъёмы КМ-2-34: N.
Вносимые потери КМ-2-34 — не более 0,5 дБ. Выходов: 2. Развязка между портами не менее 45 дБ. Неравномерность в полосе не более 0,5 дБ. Конструкция КМ-2-34: габариты 247 × 111 × 49 мм; масса 3 кг; защита IP65 / IP67; работает при −35…+85 °C.
Где применяют
- Объекты, где УКВ/ДМВ радиосвязь и сотовая связь идут по общей кабельной сети.
- Тоннели, промышленные площадки и здания с внутренней и наружной установкой.
- Тракты мощностью до 300 Вт.
- Объединение нескольких диапазонов на одну антенну или фидер (КМ-2-34).
- Для КМ-2-34: распределённые системы покрытия зданий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 136–520 + 698–960 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка / подавление | ≥45 дБ |
| Возвратные потери | ≥20 дБ |
| Входная мощность | 300 Вт |
| PIM3 | ≤−150 дБн (2 × 43 дБм) |
| Волновое сопротивление | 50 Ом |
| Неравномерность в полосе | ≤0,5 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Потери, дБ | Развязка | Мощность, Вт |
|---|---|---|---|---|
| КМ-2-34 | 136–520 + 698–960 | ≤0,5 | ≥45 дБ | 300 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Исполнение | помещения и улица, IP65 / IP67 |
| Габариты | 247 × 111 × 49 мм |
| Масса | 3 кг |
| Рабочая температура | −35…+85 °C |
Как подобрать КМ-2-34
- Нижний порт 136–520 МГц охватывает и УКВ, и ДМВ; сотовые полосы выше 960 МГц не проходят.
- Рабочая температура −35…+85 °C.
- Разъёмы N (розетка).
- Суммарная мощность передатчиков на входе КМ-2-34 — не выше 300 Вт, с запасом на пиковые значения.
- Если на КМ-2-34 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн (2 × 43 дБм)), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-2-34 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
